901301120

厂牌: MOLEX
产品描述: Molex 2.54mm间距20p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: 14M-901301120
供应商: 云汉优选
标准整包数: 1

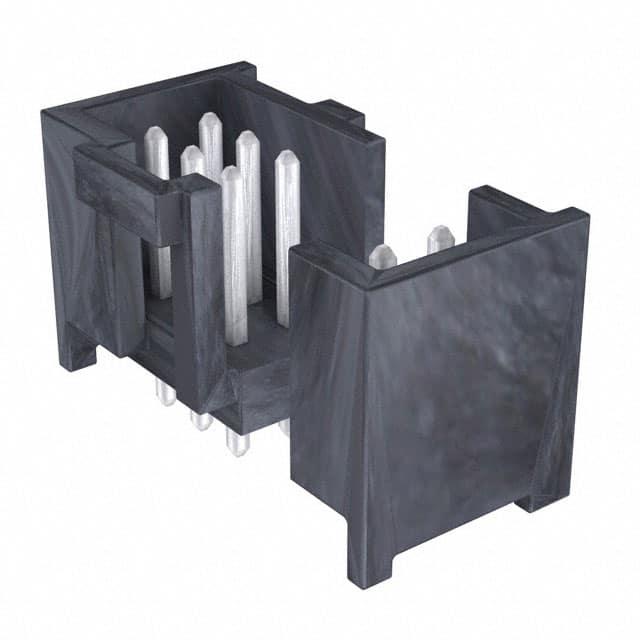

MOLEX 矩形连接器 - 针座 - 公插针 901301120

901301120概述

    C-Grid III Header 技术手册概述

    产品简介


    C-Grid III Header 是一款双排垂直式插座连接器,特别设计用于信号和板对板连接。这款连接器具有完全加载的20电路结构,黑色外壳,并且镀有3µm锡(Sn)和镍(Ni)。产品系列为90130,属于PCB Headers和Receptacles类别。它由金属制成,采用黄铜材料,并通过焊接和通孔方式安装。这些特点使得C-Grid III Header在多种电子应用中表现出色。

    技术参数


    - 产品型号: 901301120
    - 描述: C-Grid III 双排垂直式插座连接器,完全加载20电路,黑色,3µm锡(Sn)镀层。
    - 系列: 90130
    - 电路数(已加载): 20
    - 电路数(最大): 20
    - 颜色(树脂): 黑色
    - 最高电流: 3.0A
    - 最高电压: 350V AC/DC
    - 匹配次数(耐用性): 最大30次
    - 接头材质: 镀锡黄铜
    - 外壳材质: 聚酯
    - 引脚长度: 2.90mm
    - 间距(对接界面): 2.54mm
    - 间距(终止界面): 2.54mm
    - 镀层最小厚度(对接): 3.048µm
    - 镀层最小厚度(终止): 3.048µm
    - 工作温度范围: -55°C至+125°C

    产品特点和优势


    C-Grid III Header 在信号传输方面表现出卓越性能,耐用性高达30次插拔,同时具备出色的电气特性。其完全加载的设计使其能够满足大部分复杂应用需求。此外,该连接器具有3µm锡镀层,确保长时间使用中的可靠性和稳定性。这些特点使C-Grid III Header 在各种严苛的应用环境中表现出色,如汽车、工业自动化和消费电子等。

    应用案例和使用建议


    C-Grid III Header 广泛应用于各种电子设备中,如汽车控制单元、工业自动化系统和消费电子产品。为了优化其性能,建议在高密度电路布局中使用。例如,在汽车制造过程中,可以将其用于动力总成控制器的连接。另外,在消费电子设备中,可以用于主板与子板之间的连接。在实际应用中,用户应注意其工作温度范围,并确保正确的装配过程以保持其耐用性。

    兼容性和支持


    C-Grid III Header 与C-Grid III Dual Row Crimp Housings 90142 和 90143 系列适配器相兼容。制造商提供了一系列的支持服务,包括详尽的技术文档和在线技术支持。对于任何使用中的问题,用户可以通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题: 连接器无法正确插入?
    - 解决方案: 检查连接器的键位是否与目标插槽匹配。如果问题依旧存在,请确认是否需要更清洁或更换新的连接器。

    2. 问题: 电流传输不稳定?
    - 解决方案: 确认所有连接点都已牢固安装。检查电路是否存在短路或其他故障。如有必要,重新焊接连接点。
    3. 问题: 温度过高导致性能下降?
    - 解决方案: 确保工作环境温度在-55°C至+125°C之间。如果超出此范围,可能需要采取散热措施或更换其他类型的连接器。

    总结和推荐


    总体而言,C-Grid III Header是一款高度可靠的PCB连接器,适用于各种高要求的应用场合。其独特的双排垂直设计、出色的电气特性和广泛的工作温度范围使其在市场上具备强大的竞争力。因此,我们强烈推荐此款连接器给那些寻求高性能和可靠性的电子设计师和工程师。

901301120参数

参数 值
针脚数 20pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 3μm
类型 Header,Latch Holder
颜色 黑色
防护等级 -
额定电流 3A
触头镀层 - 配接 锡
长*宽*高 28.12mm*9.7536mm*9.75mm
通用封装 -
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘装

901301120厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301120数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301120 901301120数据手册

901301120封装设计

查看详情并下载
Symbol
Footprint
3D Model
