430451000

厂牌: MOLEX
产品描述: Molex 3.0mm间距10p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: 14M-430451000
供应商: 云汉优选
标准整包数: 1

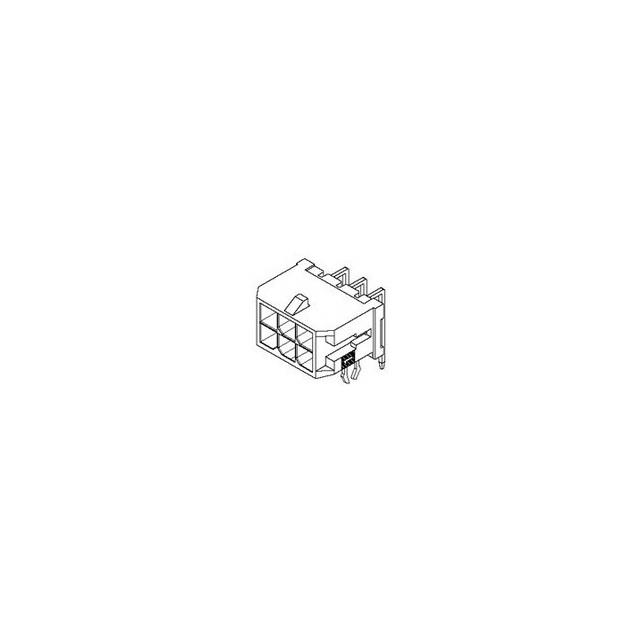

MOLEX 矩形连接器 - 针座 - 公插针 430451000

430451000概述


    产品简介


    Micro-Fit 3.0 右角插座是一款专为电源和线对板连接设计的高性能电子元器件。该产品具有10个电路,采用双排结构,每个接触点的最大电流可达到8.5A,最大电压可承受600V。这些特性使其广泛应用于各种工业控制、家电、通信设备等领域。Micro-Fit 3.0 具备高温耐受性和阻燃特性,使得其在恶劣环境下依然能保持稳定的性能表现。

    技术参数


    | 参数项 | 值 |

    | 最大电流 | 8.5A |
    | 最大电压 | 600V |
    | 工作温度范围 | -40°C 至 +105°C |
    | 针数 | 10 |
    | 插座厚度 | 1.60mm |
    | 脱开力 | 无 |
    | 配合高度 | 10.29mm |
    | 端子镀层 | 锡镀层 |
    | 绝缘材料 | 高温热塑性树脂 |
    | 火焰等级 | UL 94V-0 |
    | 极化到PCB | 是 |
    | 屏蔽 | 全屏蔽 |
    | 接触寿命 | 最大30次接插周期 |

    产品特点和优势


    Micro-Fit 3.0 右角插座具备以下显著特点和优势:
    - 高可靠性:每个接触点都经过严格测试,确保长期稳定的工作。
    - 耐高温:具有较高的GWIT(775°C)和GWFI(>850°C),能够承受高温环境。
    - 阻燃性:符合IEC 60695-2-11标准,确保在极端条件下也不会引起火灾。
    - 易于安装:采用双排结构,便于安装和拆卸,节省时间和成本。

    应用案例和使用建议


    应用案例
    Micro-Fit 3.0 作为线对板连接的高性能电子元器件,适用于多种应用场景,如工业自动化、汽车电子、家用电器等。例如,在一个典型的工业控制系统中,Micro-Fit 3.0 可以用来连接传感器和控制器,保证信号传输的稳定性。
    使用建议
    - 在选择插座时,应确保所选插座的额定电流和电压与连接设备相匹配。
    - 安装过程中,注意插头与插座的极化方向,确保正确连接。
    - 如需在高温环境下使用,建议进行额外的环境测试,确保产品能在预期温度范围内正常工作。

    兼容性和支持


    Micro-Fit 3.0 右角插座具有良好的兼容性,可与 Micro-Fit 3.0 双排插座、Micro-Fit TPA 接收器插座等型号配合使用。Molex 公司提供全面的技术支持和服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头与插座是否完全插入,确认极化方向。 |
    | 端子损坏 | 更换新的端子,并确保焊接质量。 |
    | 发热异常 | 检查连接线路是否过载,确认连接稳固并更换更高额定值的产品。|

    总结和推荐


    Micro-Fit 3.0 右角插座凭借其卓越的电气特性和坚固耐用的结构,在各种应用环境中表现出色。其高可靠性、耐高温、阻燃等特点使其成为市场上不可或缺的优质产品。我们强烈推荐在需要稳定连接和高效信号传输的应用中使用此产品。

430451000参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
额定电流 8A
间距-配接 3mm
排数 2
类型 Header,Locking Ramp
防护等级 -
针脚数 10pin
颜色 黑色
长*宽*高 19.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451000 430451000数据手册

430451000封装设计

查看详情并下载
Symbol
Footprint
3D Model
