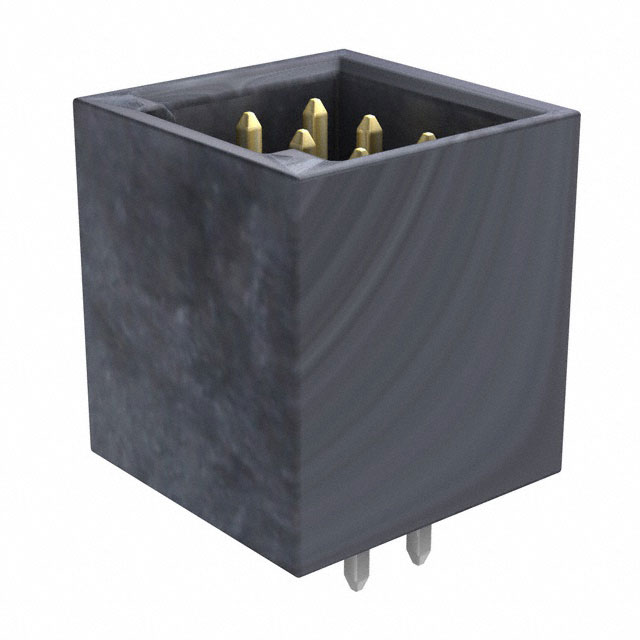

15800063

厂牌: MOLEX
产品描述: Detent Lock,Header 2.54mm 2 6pin 2.5A 380nm 金 黑色 通孔安装 10.47mm(长度)
供应商型号: Q-15800063
供应商: 期货订购
标准整包数: 3600
MOLEX 矩形连接器 - 针座 - 公插针 15800063

15800063概述

    电子元器件产品技术手册

    产品简介


    本文档描述了一种高度集成的四面屏蔽连接器,专门设计用于高温环境下的电气连接。此款连接器采用2.54mm/0.100英寸间距的网格结构,配以0.64mm/0.025英寸直径的插针,非常适合于复杂电路板的应用场景。该产品广泛应用于电信、工业控制、汽车电子、医疗设备及消费电子产品等领域。

    技术参数


    - 尺寸规格:
    - 插针间距:2.54mm/0.100英寸
    - 插针直径:0.64mm/0.025英寸
    - 插针长度:范围在1.68mm至67.72mm之间,具体视电路数量而定
    - 材料与镀层:
    - 材料:玻璃填充液晶聚合物,黑色,阻燃等级为94V-0
    - 镀层:铜合金插针,采用锡和金混合镀层,确保电接触稳定
    - 电气特性:
    - 推出力:最小4磅
    - 焊接性:符合Molex公司标准SMES-152
    - 环境要求:
    - 工作温度:宽温范围,适合在高温环境下长期稳定运行
    - 气候条件:耐受湿度变化

    产品特点和优势


    - 稳定性与可靠性: 采用高性能材料和精密加工工艺,保证长期使用中的稳定性与可靠性。
    - 高效散热设计: 金属屏蔽结构有助于提高散热效率,延长产品寿命。
    - 多样化选择: 支持多种电路数(从6到56)的定制化需求,满足不同应用场景的需求。
    - 高插拔寿命: 优异的机械设计使其具有较高的插拔次数,适应频繁插拔的工况。

    应用案例和使用建议


    - 应用案例:
    - 在智能电表上,作为电源与信号传输的接口。
    - 在电动汽车充电站中,作为控制信号的接口。
    - 使用建议:
    - 安装时需注意避免过度弯曲或扭曲,以防插针损坏。
    - 使用前确认连接器的正确方向和电路数匹配。

    兼容性和支持


    - 兼容性:
    - 与市面上主流的电路板相兼容。
    - 支持与Molex公司的其他配件产品配套使用。
    - 厂商支持:
    - Molex公司提供详尽的技术支持和售后服务,包括在线资源、培训和技术咨询等。

    常见问题与解决方案


    - 问题一:插针无法插入连接器
    - 解决方案:检查插针是否弯曲,连接器是否有异物阻碍,确保两者匹配后再进行安装。
    - 问题二:连接不牢固
    - 解决方案:重新校准插针位置,确保每根插针均准确插入对应孔位,必要时可以借助专用工具辅助安装。

    总结和推荐


    总体而言,该四面屏蔽连接器凭借其独特的设计和优良的性能,在多种应用场景中表现出色。它不仅具备出色的电气和机械性能,还通过合理的设计和精选材料确保了长时间使用的可靠性和稳定性。对于追求高性能连接解决方案的工程师和制造商来说,这是一款值得信赖的产品。因此,我强烈推荐在需要高性能连接器的应用场合使用该产品。

15800063参数

参数
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
防护等级 -
颜色 黑色
间距-配接 2.54mm
排数 2
额定电流 2.5A
类型 Detent Lock,Header
针脚数 6pin
长*宽*高 10.47mm(长度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装
