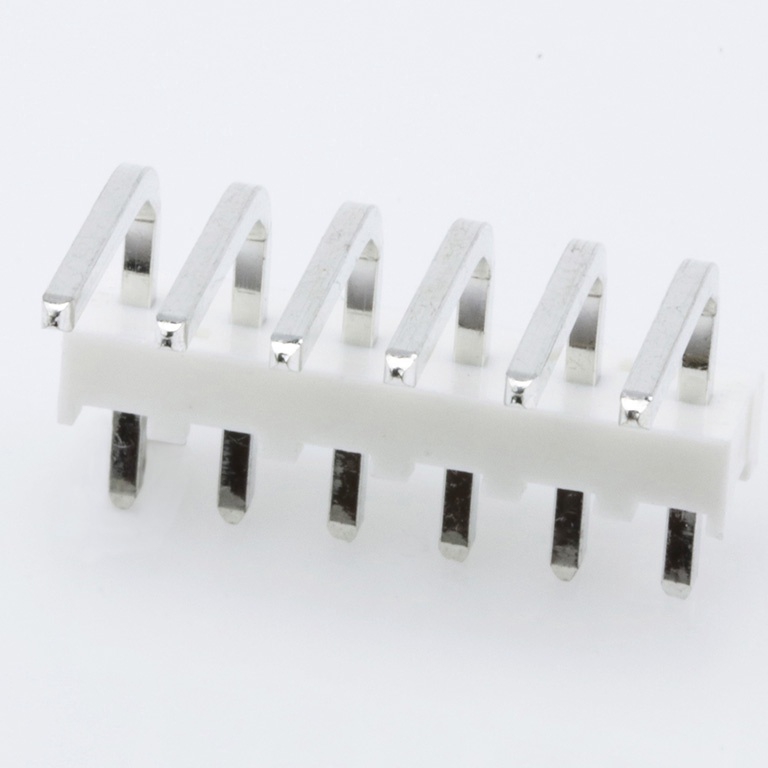

26603060

厂牌: MOLEX
产品描述: Header,Push-Pull 3.96mm 1 6pin 7A 1.52μm 锡 通孔安装 18.03mm(高度)
供应商型号: Q-26603060
供应商: 期货订购
标准整包数: 2100
MOLEX 矩形连接器 - 针座 - 公插针 26603060

26603060概述


    产品简介


    产品名称
    KK 396 Header, Right-Angle, without Peg, 6 Circuits, Tin (Sn) Plating
    产品类型
    本产品属于PCB(印刷电路板)连接器系列,具体为单排直角PCB接头,主要用于电路板到电路板、电源及电线到电路板的连接。
    主要功能
    该产品设计用于实现电路板间的电气连接,提供可靠的机械固定和电气传输能力。特别适用于高电流和高电压的应用场景。
    应用领域
    - 电路板到电路板连接
    - 电源应用
    - 电线到电路板连接

    技术参数


    - 电流:最大7.0A
    - 电压:最高250V
    - 接触次数:6次
    - 耐久性:最多可进行25次插拔
    - 材料:插针材质为黄铜,表面镀锡;树脂材质为聚酯
    - 环境温度范围:请参考产品规范文档
    - 引脚长度:3.56mm
    - 焊接工艺:通孔焊接
    - 插拔接口:部分屏蔽,插拔方向为直角
    - 阻燃等级:V-0级
    - 重量:2.160克
    - 电路板厚度推荐值:1.60mm
    - 极化方式:与接头极化
    - 包装形式:袋装
    - 兼容性:兼容标准的3.96mm间距

    产品特点和优势


    该产品具有以下几个显著的特点和优势:
    - 可靠性:可支持高达7.0A的电流和250V的电压,保证稳定的电气连接。
    - 耐用性:经过严格的测试和验证,可进行多达25次的插拔操作,适合在高密度布线环境中使用。
    - 稳定性:采用黄铜插针和聚酯树脂材质,确保长期稳定的工作表现。
    - 易于安装:通过直角设计和部分屏蔽,方便安装在各种不同的电路板上。

    应用案例和使用建议


    应用案例
    - 在汽车电子控制单元(ECU)中作为电源输入端子。
    - 在工业自动化控制系统中实现多个电路板之间的连接。
    - 在家用电器中用于电源线路的连接。
    使用建议
    - 确保电路板的厚度不超过1.60mm,以保证最佳的接触效果。
    - 在进行多次插拔操作时,注意避免过度弯曲插针,以免影响使用寿命。
    - 保持连接器和电路板之间的清洁,避免灰尘和污染物进入,导致接触不良。

    兼容性和支持


    该产品支持与符合3.96mm间距标准的其他PCB连接器配合使用。制造商提供了详细的安装指南和技术支持服务,以帮助用户顺利完成安装和调试过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针损坏 | 更换新的接头 |
    | 接触不良 | 清理接触面,重新插拔一次 |
    | 插入困难 | 检查电路板厚度,确认是否符合要求 |

    总结和推荐


    产品优点

    总结


    - 高可靠性,可支持高电流和高电压
    - 良好的耐用性,可进行多次插拔操作
    - 材质选择合理,确保长期稳定的工作表现
    - 易于安装和维护
    推荐意见
    总体而言,这款KK 396 Header凭借其出色的技术参数和多种优势,是适用于高密度电路板连接的理想选择。对于需要进行高电流和高电压传输的应用场景,推荐使用这款产品。

26603060参数

参数
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 1.52μm
额定电流 7A
类型 Header,Push-Pull
防护等级 -
排数 1
针脚数 6pin
间距-配接 3.96mm
长*宽*高 18.03mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装
