430452027

厂牌: MOLEX
产品描述: Molex 3mm间距20p双排排针, 43045系列
供应商型号: AV-A-MLX430452027
供应商: Avnet
标准整包数: 54

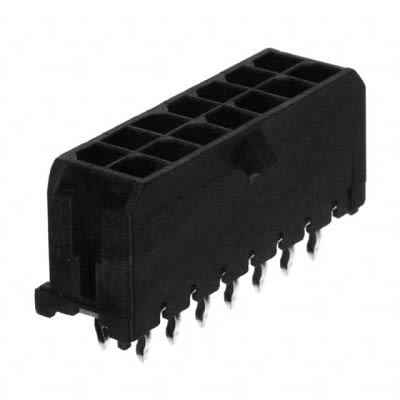

MOLEX 矩形连接器 - 针座 - 公插针 430452027

430452027概述

    Micro-Fit Dual Row Connectors 技术手册

    产品简介


    Micro-Fit 双排连接器是一种广泛应用于电子设备中的高性能连接解决方案。它们主要用于电线到板端子和电线到电线之间的连接,通过压接技术与18至30 AWG绞合线相连,支持镀锡或镀金端子。这些连接器具有优异的电气特性和机械强度,适用于各种工业和消费电子产品领域。

    技术参数


    以下是Micro-Fit双排连接器的主要技术规格:
    - 电压额定值:交流(AC RMS)或直流(DC)为250伏、350伏、600伏不等,具体取决于系列。
    - 电流额定值:单电路最大电流为5安培到8安培不等。
    - 接触电阻:初始接触电阻为10毫欧姆最大;线缆端接接触电阻为5毫欧姆最大。
    - 绝缘电阻:最小绝缘电阻为1000兆欧姆。
    - 耐电压:2分钟内施加{两倍额定电压+1000伏特} AC耐电压,无击穿。
    - 温升:最高温升为+30°C。

    产品特点和优势


    Micro-Fit 双排连接器的独特优势在于其广泛的电压和电流范围,能够在恶劣环境下保持稳定的性能。此外,这些连接器具有出色的机械稳定性和耐用性,能够承受频繁插拔操作。其紧凑的设计也使得它们易于集成到各种电子设备中。

    应用案例和使用建议


    Micro-Fit 双排连接器被广泛用于汽车、工业控制、医疗设备和消费电子产品等领域。例如,在汽车行业中,它们常用于车载音响系统和车身控制模块之间的连接。在使用过程中,建议确保适当的温度管理以避免过热,特别是在高电流应用中。对于复杂的应用场景,可以通过优化线缆设计来提高系统的整体可靠性。

    兼容性和支持


    Micro-Fit 双排连接器支持多种电线尺寸,并且具有良好的互换性。制造商提供详细的技术文档和支持,帮助用户进行正确的安装和测试。对于特殊需求,还可以联系制造商获取定制解决方案。

    常见问题与解决方案


    - 问题:如何正确进行焊接?
    - 解决方案:严格按照制造商提供的焊接规范进行操作,确保波峰焊过程中的焊接温度不超过260°C,同时检查是否有损坏的绝缘材料。

    - 问题:插拔力过大如何处理?
    - 解决方案:检查插头和插座的匹配度,确保安装正确。如果需要,可以调整压接工具的压力设置。

    总结和推荐


    综上所述,Micro-Fit 双排连接器凭借其高可靠性、广泛适用性和良好的性价比,成为众多电子设备的理想选择。我们强烈推荐使用这种连接器以满足各种高要求的应用场景。

430452027参数

参数
额定电流 8A
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 1.52μm
颜色 黑色
防护等级 -
间距-配接 3mm
针脚数 20pin
类型 Header,Locking Ramp
长*宽*高 34.15mm*7.366mm*8.77mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430452027厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452027数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452027 430452027数据手册

430452027封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 2.4185 ¥ 21.4035
324+ $ 2.3974 ¥ 21.2174
库存: 1944
起订量: 108 增量: 54
交货地:
最小起订量为:108
合计: ¥ 2311.57
