901301320

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 2 20pin 3A 760nm 金 黑色 通孔安装 28.12mm*9.7536mm*9.75mm
供应商型号: Q-901301320
供应商: 期货订购
标准整包数: 2640
MOLEX 矩形连接器 - 针座 - 公插针 901301320

901301320概述

    C-Grid III Interconnects 技术手册

    1. 产品简介


    产品名称: C-Grid III
    产品系列: PCB Headers
    制造商: Molex

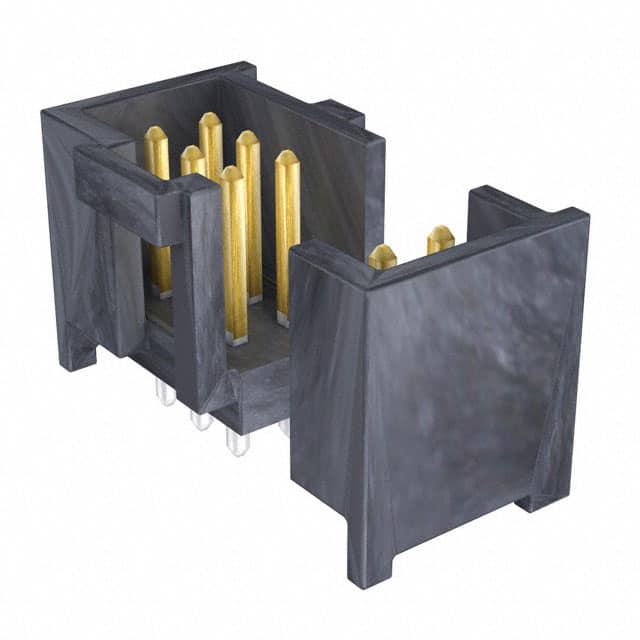

    描述: C-Grid III Header 是一款双排垂直插头,具有封闭式端口设计,20个电路,黑色树脂外壳,金选择性镀层(0.76µm),适用于信号和线到板连接。该产品广泛应用于汽车、工业自动化、通信设备等领域。

    2. 技术参数


    - 电路数(已加载): 20
    - 最大电路数: 20
    - 颜色: 黑色树脂
    - 耐用性(最大对接次数): 200
    - 燃烧行为: UL 94V-0
    - 接合端口间距: 2.54mm
    - 电镀最小厚度: 接合端口 0.762µm,焊接端口 3.048µm
    - 最大电流: 每触点 3.0A
    - 最大电压: 350V AC/DC
    - 工作温度范围: -55°C 到 +125°C

    3. 产品特点和优势


    - 高可靠性: 可承受高达200次对接,确保长期稳定性。
    - 安全认证: 符合UL E29179和CSA LR19980标准,确保产品在恶劣环境下也能安全运行。
    - 耐热: 能够在极端温度下稳定工作,适用于各种工业应用。
    - 兼容性: 设计易于与其他Molex连接器系列兼容,便于集成。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车工业: 用于车内控制模块间的信号传输。
    - 工业自动化: 用于机器人手臂上的传感器和执行器连接。
    - 使用建议:
    - 环境适应: 确保安装环境符合规定的温度和湿度范围。
    - 正确对接: 使用正确的对接工具,以避免对插针造成损坏。
    - 定期检查: 定期检查连接器的外观,确保没有破损或松动。

    5. 兼容性和支持


    - 兼容性: C-Grid III可与90142 C-Grid III Crimp Housing等其他Molex产品兼容。
    - 技术支持: 厂商提供详细的产品文档和在线支持,包括3D模型、包装规范和产品规格书。

    6. 常见问题与解决方案


    - Q: 插入困难怎么办?
    A: 确保对接过程中正确使用对接工具,并确认两连接器之间的空间足够。
    - Q: 电路数不足如何处理?
    A: 检查所需的电路数是否符合规格,如有需要可更换更高电路数的连接器。
    - Q: 温度过高导致故障怎么办?
    A: 确认安装环境温度在规定的范围内,并使用散热措施。

    7. 总结和推荐


    总结: C-Grid III Interconnects是一款高性能、高可靠性的连接器,适合在多种工业环境中使用。它具备出色的电气特性和广泛的温度适应性,可以满足不同应用场景的需求。
    推荐: 鉴于其优异的性能和市场认可度,强烈推荐在各类工业控制系统、汽车电子和通信设备中使用C-Grid III连接器。

901301320参数

参数
间距-配接 2.54mm
颜色 黑色
针脚数 20pin
类型 Header,Latch Holder
触头镀层 - 配接
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 760nm
排数 2
长*宽*高 28.12mm*9.7536mm*9.75mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901301320厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301320数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301320 901301320数据手册

901301320封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2640+ ¥ 11.5232
5280+ ¥ 11.2302
库存: 264000
起订量: 2640 增量: 2640
交货地:
最小起订量为:2640
合计: ¥ 30421.24
