0757571261

厂牌: MOLEX
产品描述: 12pin 3.5mm 2 6mm Breakaway,Header,Push-Pull 17A 51nm 金 黑色 通孔安装 21mm(长度)*9.6mm(高度)
供应商型号: 0757571261-ND
供应商: Digi-Key
标准整包数: 1

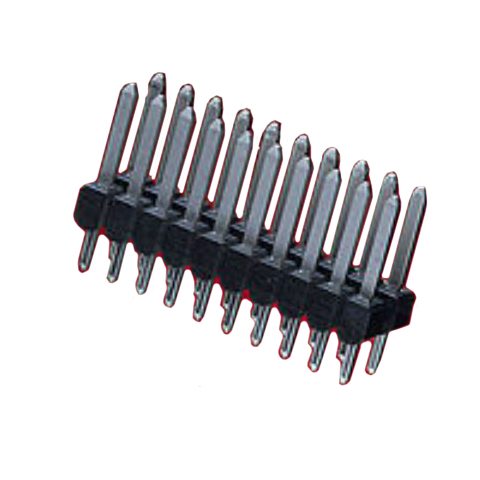

MOLEX 矩形连接器 - 针座 - 公插针 0757571261

0757571261概述

    MX150 Dual Row Header: A Comprehensive Technical Overview

    1. 产品简介


    MX150 Dual Row Header 是一款垂直安装的印刷电路板 (PCB) 连接器,广泛应用于电源连接、线对板连接及汽车电子等领域。它采用双行设计,具备12个电路通道,镀金(Au)闪镀工艺,能够承受高达500V的直流电压。本产品是Molex公司旗下MX150连接器系统的一部分,适用于多种高要求的工业应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 产品型号 | 757571261 |
    | 系列编号 | 75757 |
    | 电路数(最大) | 12 |
    | 接触电流(最大) | 17.0A |
    | 最大电压 | 500V DC |
    | 镀层材料 | 金(Au)闪镀 |
    | 电尾长度 | 3.05mm |
    | 插针对接长度 | 11.20mm |
    | 芯片厚度建议 | 1.57mm |
    | 操作温度范围 | -40°C 到 +125°C |
    | 引脚间距 | 3.50mm |
    | 导电接口形式 | 通孔 |

    3. 产品特点和优势


    MX150 Dual Row Header 具备多项显著的特点和优势:
    - 高耐用性:可进行高达25次插拔操作,保证长期稳定的连接可靠性。
    - 低阻抗:采用优质镀金材料,确保信号传输的稳定性和低损耗。
    - 环境友好:符合RoHS标准,且具备低卤素状态,适合用于高要求的应用环境。
    - 高温度耐受性:能够在极端的高低温环境中稳定工作,适用于汽车及其他工业领域。

    4. 应用案例和使用建议


    MX150 Dual Row Header 可用于以下应用场景:
    - 电源连接:为电源模块提供可靠的连接,保证电力系统的稳定性。
    - 线对板连接:实现线缆与PCB之间的高效可靠连接。
    - 汽车电子:适用于车载控制单元和其他车载设备的连接。
    使用建议:
    - 在安装过程中,确保所有引脚均正确插入对应孔位,避免短路或接触不良。
    - 使用推荐的芯板厚度以确保连接器的稳定性和可靠性。
    - 定期检查连接器的外观和内部清洁度,防止灰尘和污垢积累影响性能。

    5. 兼容性和支持


    MX150 Dual Row Header 与其他相关组件具有良好的兼容性。Molex公司提供了详细的技术文档和支持服务,包括详细的安装指南和故障排除手册。此外,客户还可以通过官方技术支持渠道获得帮助。

    6. 常见问题与解决方案


    - Q: 连接器插针断裂如何处理?
    - A: 检查安装过程中是否有误操作导致应力集中;如需更换新的连接器,请联系销售商。

    - Q: 如何确保连接器不会松动?
    - A: 严格按照设计手册中的指导进行安装,必要时可以使用辅助固定措施。

    7. 总结和推荐


    综上所述,MX150 Dual Row Header凭借其高可靠性、宽温度适应性和良好的兼容性,在多个领域内表现出色。无论是用于汽车电子还是其他工业用途,这款产品都是一款值得信赖的选择。我们强烈推荐此款产品,特别是在需要高性能连接器的应用场景中。

0757571261参数

参数
针脚数 12pin
间距-配接 3.5mm
排数 2
排距 6mm
颜色 黑色
触头镀层 - 配接
额定电流 17A
防护等级 -
触头镀层厚度 - 配接 51nm
类型 Breakaway,Header,Push-Pull
长*宽*高 21mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0757571261厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0757571261数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0757571261 0757571261数据手册

0757571261封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 12.1469
10+ $ 1.1034 ¥ 9.2344
450+ $ 0.8428 ¥ 7.0533
900+ $ 0.8026 ¥ 6.7166
1350+ $ 0.7799 ¥ 6.5271
库存: 1390
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.14
