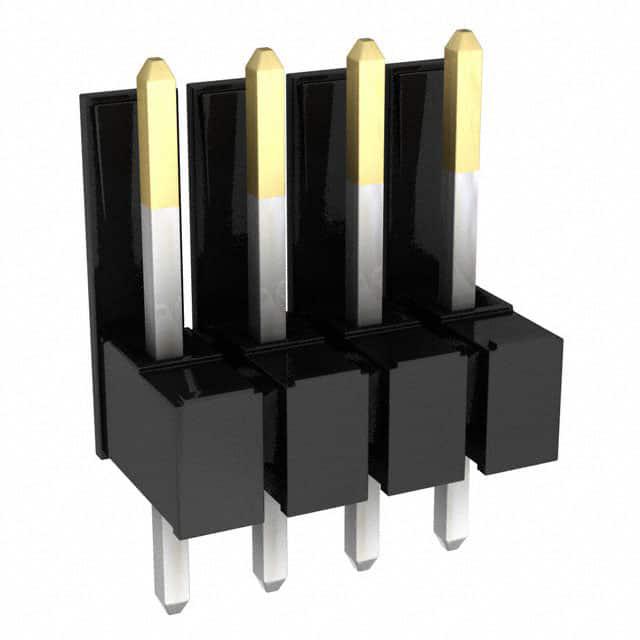

0022283042

厂牌: MOLEX
产品描述: 4pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 760nm 金 黑色 通孔安装 10.16mm(长度)*7.21mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 0022283042

0022283042概述

    Product Overview: 100 Center KK Connectors

    1. 产品简介


    100 Center KK Connectors 是一款高性能的电子元器件,主要用于连接各种电气和电子设备。该系列提供两种主要类型的组件:公头(Header)和母头(PCB Connector),用于印刷电路板(PCB)或通过压接技术安装在22至30 AWG电线上的连接器。产品类型涵盖压接终端(Crimp Terminals)、压接插座(Crimp Housings)、PCB连接器和头部组件,广泛应用于工业控制、自动化设备、消费电子产品等领域。

    2. 技术参数


    以下为100 Center KK Connectors的关键技术参数:
    - 电压等级:500 V AC 或 600 V DC
    - 电流能力:单路额定电流为2.5 A(视具体型号而定,最高可达600 V @ 2.5 A)。
    - 操作温度范围:-40°C 至 +120°C(取决于具体材料和型号)。
    - 尺寸及材料:
    - 针脚:黄铜或磷青铜。
    - 壳体:尼龙或聚酯。
    - 插针材料:黄铜或磷青铜。
    - 电镀:支持多种镀层选择,具体参考详细图纸。
    - 安全认证:UL (E29179) 和 CSA (LR19980) 认证。

    3. 产品特点和优势


    - 高可靠性:通过严格的设计和测试,确保在极端条件下依然稳定运行。
    - 多功能兼容性:支持广泛的应用场景,适用于工业、汽车及消费电子行业。
    - 卓越的电气性能:具备低接触电阻(≤10毫欧姆)和高绝缘电阻(≥1000兆欧)。
    - 耐用性强:可承受多次插拔循环(最多可达25次),并具备优异的振动和冲击防护能力。

    4. 应用案例和使用建议


    100 Center KK Connectors 的典型应用场景包括:
    - 工业自动化设备:如PLC接口连接。
    - 汽车电子系统:例如传感器和执行器的信号传输。
    - 家用电器:连接电源与主控模块。
    使用建议:
    - 在设计时,需考虑周围环境温度及湿度条件,避免高温、潮湿环境对产品寿命的影响。
    - 使用Molex官方工具进行压接操作,以确保最佳性能。

    5. 兼容性和支持


    该系列产品具有高度的通用性,能够与多种电子设备兼容,尤其是其他Molex产品线的组件。制造商提供详尽的技术文档和支持服务,包括安装指南、故障排查手册及在线客服支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 确保正确安装和压接工具匹配。 |
    | 连接松动 | 检查插入力和拔出力是否符合规范。 |
    | 环境耐久性差 | 替换为更高温等级的型号。 |

    7. 总结和推荐


    总体而言,100 Center KK Connectors 是一款品质卓越且应用广泛的电子元器件,特别适合需要可靠连接的场景。其稳定的电气性能、坚固的机械结构和全面的安全认证使其在市场上具有很强的竞争力。我们强烈推荐此产品作为高端电子设备的首选连接解决方案。
    最终评价:高度推荐!

0022283042参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
颜色 黑色
额定电流 4A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 760nm
长*宽*高 10.16mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 散装

0022283042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022283042数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022283042 0022283042数据手册

0022283042封装设计

查看详情并下载
Symbol
Footprint
3D Model
