2125280401

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 4pin 12.5A 380nm 金 通孔安装 6.85mm(长度)*12.18mm(高度)
供应商型号: TS-2125280401
供应商: 海外现货
标准整包数: 47

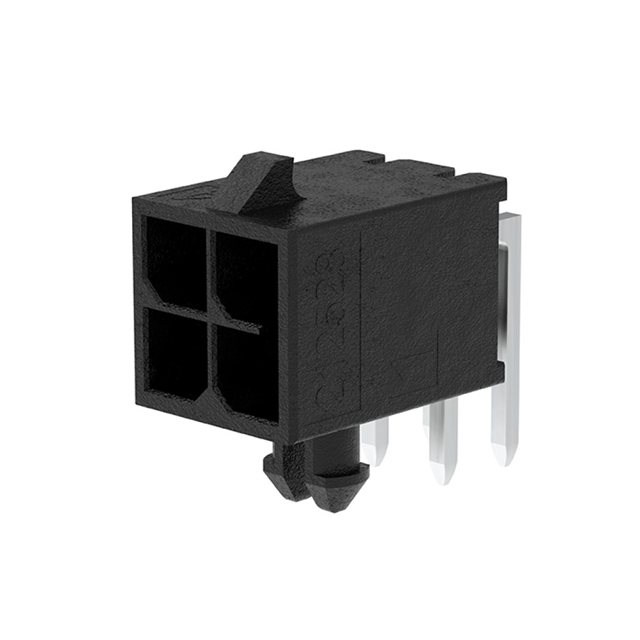

MOLEX 矩形连接器 - 针座 - 公插针 2125280401

2125280401概述

    电子元器件技术手册解析:Micro-Fit+ 连接器系统

    1. 产品简介


    Micro-Fit+连接器系统是专为满足小型化和高密度互连需求而设计的产品系列。它包括Micro-Fit+直角插头,提供多种电路配置选项。本款产品特别适用于电源及线对板应用,具有优异的耐用性和可靠性。其紧凑的设计使得它成为消费电子、通信设备、工业控制等多种应用场景的理想选择。

    2. 技术参数


    - 电路配置: 4电路
    - 颜色: 黑色树脂
    - 耐用性: 最大200次插拔
    - 操作温度范围: -40°C 到 +105°C
    - 最大电流: 每个触点12.5A
    - 最大电压: 交流(RMS)/直流 600V
    - 接触电镀: 厚度为0.38µm的金电镀
    - 接触材料: 高铜合金
    - 终端电镀: 锡合金
    - 间距: 插配界面3.00mm;终端界面3.00mm
    - 引脚长度: 3.18mm
    - 板材厚度: 推荐1.57mm
    - 防护罩: 是
    - 阻燃等级: UL 94V-0
    - 电弧起始温度: 能够通过灼热丝测试

    3. 产品特点和优势


    - 兼容性强: 与Micro-Fit+接插件配套使用,实现高效可靠的连接。
    - 高可靠性: 经过200次插拔循环测试,确保长时间使用下的稳定性能。
    - 环境适应性广: 温度范围广泛,适合各种恶劣环境的应用。
    - 高电流承载能力: 每个触点能够承受高达12.5A的电流,适用于大功率设备。

    4. 应用案例和使用建议


    该连接器可用于消费电子、通信设备和工业控制等多个领域。例如,在无线路由器中作为电源接口使用,或者在工业自动化控制系统中用于信号传输。建议用户在安装过程中注意确保正确的焊接工艺以达到最佳效果,并在高负载情况下定期检查连接器状态,以保证长期稳定运行。

    5. 兼容性和支持


    此Micro-Fit+连接器系统与特定的Micro-Fit+接插件相兼容。制造商提供全面的技术支持,包括安装指导、故障排查以及售后服务,确保客户能够获得满意的服务体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确认所有接触点正确插入并锁定到位 |
    | 电流过载导致损坏 | 使用适当的保险丝或断路器保护电路 |
    | 接触电阻高 | 清洁触点并重新插拔 |

    7. 总结和推荐


    综上所述,Micro-Fit+连接器以其出色的耐用性、高可靠性和宽泛的操作温度范围成为众多应用场景的理想选择。无论是在消费电子还是工业控制领域,它都能提供卓越的表现。强烈推荐在需要高密度互连且空间有限的项目中使用这款连接器系统。如需了解更多信息,请访问莫仕公司官网或联系客服获取详细资料。

2125280401参数

参数
触头镀层 - 配接
额定电流 12.5A
间距-配接 3mm
针脚数 4pin
排数 2
颜色 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 380nm
防护等级 -
长*宽*高 6.85mm(长度)*12.18mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2125280401厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2125280401数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2125280401 2125280401数据手册

2125280401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
47+ $ 2.2326 ¥ 18.9771
282+ $ 1.8369 ¥ 15.6137
564+ $ 1.7556 ¥ 14.9226
1128+ $ 1.6188 ¥ 13.7598
2820+ $ 1.5846 ¥ 13.4691
库存: 4841
起订量: 141 增量: 47
交货地:
最小起订量为:47
合计: ¥ 891.92
