0022287240

厂牌: MOLEX
产品描述: 24pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 2.54μm 锡 黑色 通孔安装 60.96mm(长度)*10.41mm(高度)
供应商型号:
供应商:
标准整包数: 0

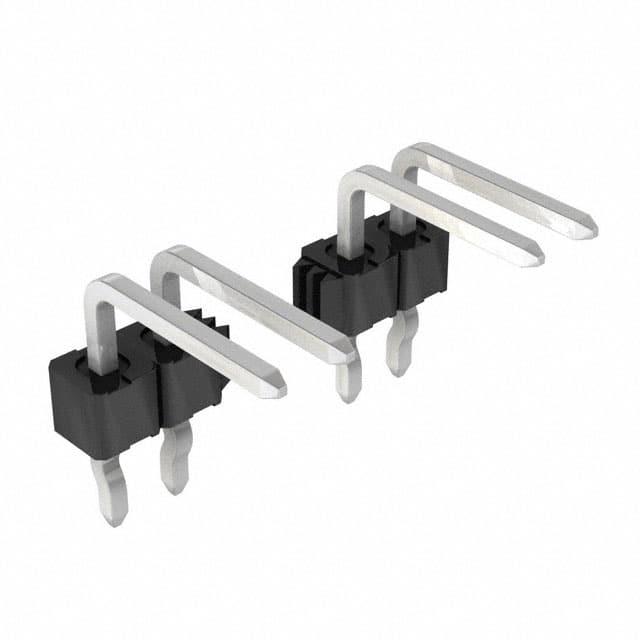

MOLEX 矩形连接器 - 针座 - 公插针 0022287240

0022287240概述


    产品简介


    产品名称:KK 254 Solid Header
    产品类型:PCB接头(PCB Header)
    主要功能:用于信号传输的插针和插座系统,支持线到板连接,提供高达14个电路的连接。
    应用领域:广泛应用于各种电子设备中,如通信设备、工业自动化设备、汽车电子、医疗设备等。

    技术参数


    - 电流最大值:4.0A
    - 电压最大值:500V
    - 电路数:14个
    - 接触材料:黄铜
    - 端子电镀:锡(Sn)电镀
    - 接触间距:2.54mm
    - 引脚长度:3.58mm
    - 焊接工艺数据:支持波峰焊接
    - 锁紧机构:具备摩擦锁紧机制,保证稳固连接
    - 材料:树脂材质
    - 耐温范围:具体温度范围见产品说明书
    - 环保标准:符合RoHS标准,低卤素

    产品特点和优势


    - 高电流承载能力:每个接触点可承受最高4.0A的电流,适用于大功率设备。
    - 高电压耐受性:可承受高达500V的工作电压,适用于高压应用环境。
    - 耐磨耐用:可承受最多25次的插拔循环,保证长期稳定的电气连接。
    - 低卤素:符合IEC 61249-2-21标准,环保友好。
    - 易于安装:通过摩擦锁紧机构,安装简便,确保连接稳固可靠。

    应用案例和使用建议


    应用案例:KK 254 Solid Header 在各种设备中均有广泛应用,例如通信基站的信号传输接口、工厂自动化控制系统的信号连接、汽车电子模块的电源和信号传输等。
    使用建议:
    1. 环境适应性:使用时需注意温度和湿度的变化,避免超出其工作温度范围。
    2. 安装操作:采用合适的焊接工艺进行连接,如波峰焊接,以确保良好的电气性能。
    3. 维护保养:定期检查连接点是否有松动或磨损情况,及时更换损坏部件。

    兼容性和支持


    - 兼容性:与Molex系列其他产品兼容,例如KK 254单排压接外壳(Part Number: 2695)、KK 254印刷电路板连接器(Part Number: 4455)和KK 254插座外壳(Part Number: 7880)。
    - 支持:厂商提供详尽的技术支持和售后服务,包括安装指导、故障排除和配件更换服务。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查是否有松动现象,必要时重新焊接或更换新的连接件。
    2. 问题:电流过载导致烧毁。
    - 解决方案:根据额定电流负载选择合适的电路数量,确保不超过其电流承载能力。
    3. 问题:焊接不良。
    - 解决方案:使用正确的焊接工艺,确保焊点充分融化并牢固附着。

    总结和推荐


    总体评价:KK 254 Solid Header是一款高性能、高可靠性的电子元件,具有优良的电流承载能力和高电压耐受性。它在多种应用场景中表现出色,特别适合于需要高稳定性和高可靠性的场合。
    推荐使用:鉴于其卓越的性能和广泛的适用性,我们强烈推荐在通信、工业自动化、汽车电子等领域使用此产品。

0022287240参数

参数
针脚数 24pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
额定电流 4A
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 2.54μm
长*宽*高 60.96mm(长度)*10.41mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022287240厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022287240数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022287240 0022287240数据手册

0022287240封装设计

查看详情并下载
Symbol
Footprint
3D Model
