878310442

厂牌: MOLEX
产品描述: Molex 2.0mm间距4p双排排针 线对板连接器, Milli-Grid系列, 直角, 通孔安装
供应商型号: 878310442
供应商: 云汉优选
标准整包数: 1

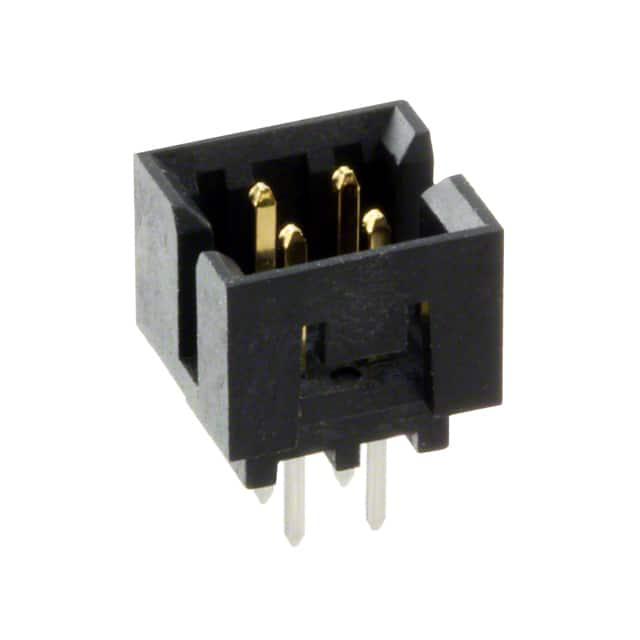

MOLEX 矩形连接器 - 针座 - 公插针 878310442

878310442概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册解析

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一种用于垂直插针式连接器的组件,广泛应用于各种电子设备中。此系列产品主要分为三种:垂直(MGrid Headers (Vertical) 87831系列)、表面贴装(MGrid Headers (SMT) 87832系列)和直角引脚(MGrid Headers (R/A) 87833系列)。它们与Molex公司的相关组件兼容,能够实现可靠的电气连接。这些产品已经通过了UL(E29179)和CSA(LR19980)的安全认证,确保了其可靠性和安全性。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压 | 125V |
    | 最大电流 | 2.00A |
    | 操作温度范围 | -55°C至+105°C |
    | 非操作温度范围 | -55°C至+105°C |
    | 绝缘电阻 | ≥1000兆欧 |
    | 耐压等级 | 1000Vrms (1分钟) |
    | 插针/端子保持力 | 850g/min (不包含焊接) |

    3. 产品特点和优势


    - 电气稳定性:耐压等级高,绝缘电阻强,确保了在各种条件下都能稳定工作。
    - 机械强度:高插针保持力,即使在受力情况下也能保证连接的可靠性。
    - 宽温度适应性:能够在极端温度环境下工作,适应性强。
    - 安全认证:通过了多项国际安全认证,如UL和CSA,保障了产品的质量和安全性。
    - 兼容性:与Molex公司的其他组件完全兼容,便于集成和使用。

    4. 应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers 可广泛应用于工业自动化、汽车电子、医疗设备等领域。对于表面贴装类型的产品,推荐采用红外回流焊工艺进行组装,以确保焊接质量和连接可靠性。针对不同应用场景,可能需要调整焊接温度和时间,具体参数可以参考技术手册。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 与Molex公司旗下的Milli-Grid 2mm Grid Wire to Board Connector (51110系列) 和2mm Milli-Grid Dual Row IDT Receptacle (87568系列) 完全兼容。此外,制造商还提供详细的安装指导和技术支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:在进行再流焊接时,连接器的外观损坏。
    - 解决方法:检查焊接温度和时间是否符合技术手册的要求,避免过高的温度或长时间的焊接导致材料受损。
    - 问题:焊接后,连接器出现空洞或针孔。
    - 解决方法:确保焊接时间和温度都处于规定的范围内,并且连接器在焊接前要保持干燥,避免湿气进入影响焊接效果。
    - 问题:连接器吸潮后出现起泡现象。
    - 解决方法:如果连接器在使用前暴露在潮湿环境中,建议进行烘烤处理以去除水分,然后再进行再流焊接。

    7. 总结和推荐


    总体而言,Milli-Grid 2mm Dual Row Shrouded Headers 是一款在电气性能和机械强度方面表现优异的产品。它具有高绝缘电阻、宽温度范围适应性及安全认证等优势,在多种工业应用中表现出色。然而,在使用过程中需要注意湿度管理和焊接参数控制,以确保最佳性能。对于追求高性能和高可靠性的用户来说,这款产品是值得推荐的选择。

878310442参数

参数
类型 Header,Latch Holder
颜色 黑色
额定电流 2A
间距-配接 2mm
排数 2
针脚数 4pin
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 6.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878310442厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878310442数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878310442 878310442数据手册

878310442封装设计

查看详情并下载
Symbol
Footprint
3D Model
