717640314

厂牌: MOLEX

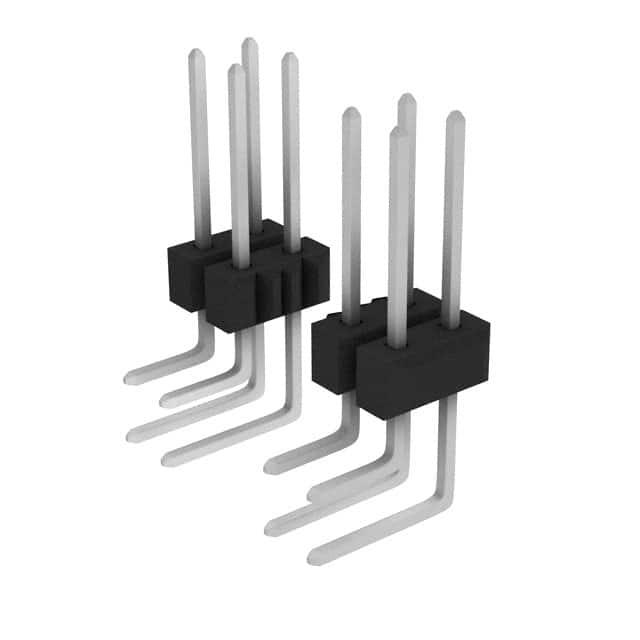

产品描述: Breakaway,Header,Push-Pull 2.54mm 2 14pin 3A 3.81μm 锡 黑色 通孔安装 17.78mm(长度)*15.57mm(高度)
供应商型号: Q-717640314
供应商: 期货订购
标准整包数: 1200
MOLEX 矩形连接器 - 针座 - 公插针 717640314

717640314概述

    电子元器件技术手册解析:Molex DUAL ROW WAFER ASS’Y

    产品简介


    Molex的DUAL ROW WAFER ASS’Y(双排引脚接线片组装)是一种具有多个电路和特定尺寸的连接器组件。这款产品专为提高可靠性、耐用性和功能性而设计,广泛应用于通信设备、工业自动化、计算机和消费电子等领域。该组件具有独特的“0.64/[.025]方形引脚”,并可选择带有断开选项的直角设计,以满足不同应用需求。

    技术参数


    - 材质:基板材料为高耐热塑料,等级为94V-0,颜色为黑色;针脚材料为铜合金。
    - 电镀:
    - 镀锡:最低0.00381/[.000150]厚度。
    - 镀金:根据型号分为15金(0.00038/[.000015])和30金(0.00076/[.000030]),局部镀金区域和整体镀锡。
    - 电气规格:
    - 引脚尺寸:标准0.64/[.025]英寸方形,可根据需要调整。
    - 引脚长度:具体长度依据型号和电路数量,如双10引脚的长度约为12.70/[.500]英寸。
    - 推荐PCB孔布局:直径公差±0.002英寸,中心距公差±0.05英寸。
    - 包装信息:
    - 每种电路数量有相应的包装规格,如4到8电路使用PK-70873-0353包装,超过10电路则使用PK-70873-0075。


    产品特点和优势


    1. 多种镀层选项:提供镀锡、镀15金和镀30金三种电镀方案,以适应不同的电气要求。
    2. 高耐热性塑料:采用94V-0等级的高耐热塑料,确保产品在高温环境下的稳定性。
    3. 灵活性:允许断开设计,提高了安装和拆卸的便利性。
    4. 严格质量控制:符合PS-71764标准,确保产品质量可靠。

    应用案例和使用建议


    - 通信设备:适用于基站、路由器等设备中的高速信号传输。
    - 工业自动化:用于机器人控制器、传感器接口等。
    - 消费电子:适合平板电脑、智能手机等设备中的精密连接。
    使用建议:
    - 在设计PCB时,确保焊盘尺寸和间距准确匹配。
    - 由于可能有引脚焊盘空洞现象,安装时应注意焊接质量。
    - 根据具体应用需求选择合适的电镀类型。

    兼容性和支持


    - 该产品与大多数标准PCB设计兼容,可直接用于常规的电子组装流程。
    - 厂商提供了详尽的技术支持和售后保障,包括产品说明、安装指南和故障排查文档。

    常见问题与解决方案


    - Q1:如何确定正确的电镀类型?
    - A1:依据电路板的具体要求选择。对于高频信号传输,镀金更为合适;而对于普通信号,则镀锡即可。
    - Q2:如何处理引脚上的焊接空洞?
    - A2:确保焊接过程中温度均匀,使用合适的焊接设备和技术,避免过度加热导致焊料流动性不佳。
    - Q3:如何保证产品的RoHS合规性?
    - A3:确保包装上有合规标签,并检查制造商的声明以确认符合相关环保法规。

    总结和推荐


    总体来看,Molex的DUAL ROW WAFER ASS’Y是一款高性能、多用途的电子元器件,尤其适用于对连接可靠性和电气性能要求较高的场合。无论是在工业自动化还是消费电子产品中,都能发挥重要作用。强烈推荐此产品给需要高质量、高性能连接器的应用开发者和制造商。

717640314参数

参数
额定电流 3A
间距-配接 2.54mm
排数 2
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 3.81μm
针脚数 14pin
类型 Breakaway,Header,Push-Pull
防护等级 -
长*宽*高 17.78mm(长度)*15.57mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装
