22289132

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 13pin 4A 380nm 金 黑色 通孔安装 33.02mm(长度)*10.6mm(高度)
供应商型号: Q-22289132
供应商: 期货订购
标准整包数: 6000

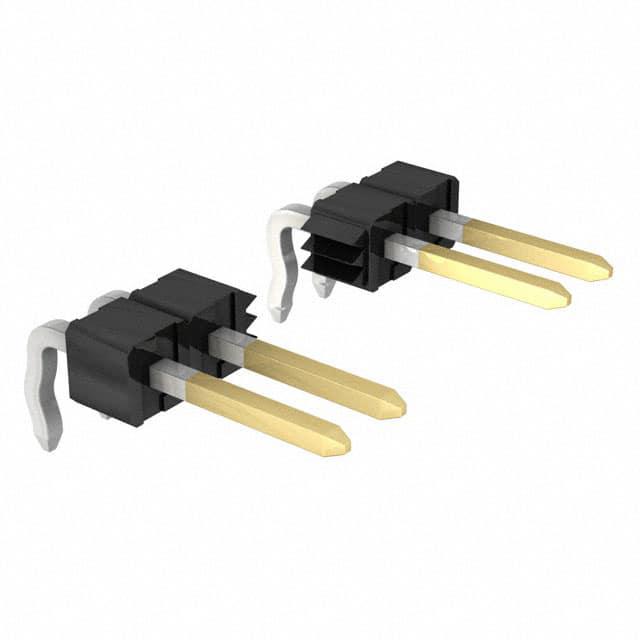

MOLEX 矩形连接器 - 针座 - 公插针 22289132

22289132概述


    产品简介


    本文档介绍了中心间距为2.54毫米(0.100英寸)的0.64毫米(0.025英寸)方型针头连接器系列产品。这些连接器适用于与印刷电路板(PCB)连接器或通过压接技术连接22至30 AWG电线的情况。产品系列包括端子、压接插槽、PCB连接器和接头等多种型号,广泛应用于电子设备的连接需求中。

    技术参数


    - 终端材料: 黄铜或磷青铜(推荐使用磷青铜以获得最佳性能)
    - 插槽材质: 尼龙或聚酯
    - 针材: 黄铜或磷青铜
    - 电压等级: AC 500V 或 DC 600V
    - 电流等级: 最大2.5安培
    - 温度等级: -40°C 至 +105°C
    - 引脚压接规格:
    - AWG 22: 4.00毫米直径绝缘层
    - AWG 24: 3.75毫米直径绝缘层
    - AWG 26: 3.50毫米直径绝缘层
    - AWG 28: 3.00毫米直径绝缘层
    - AWG 30: 2.50毫米直径绝缘层
    - 接触电阻:
    - 连接时最大10毫欧
    - 压接线时最大2毫欧
    - 绝缘电阻: 最小1000兆欧
    - 介电耐压: 两倍额定电压加1000V AC 保持1分钟无击穿
    - 温度上升: 最大+30°C
    - 机械要求: 插拔力、保持力、插针力、焊接等详细参数参见文档

    产品特点和优势


    本系列产品具有优异的电气性能和可靠性,可承受恶劣的工作环境,如高低温变化、振动、冲击等。此外,其坚固耐用的设计使得它们能够长时间稳定运行。磷青铜材料的应用显著提高了抗腐蚀能力和载流能力,特别适合高电流密度的场合。其独特的结构设计也简化了安装过程,减少了布线复杂度,提高生产效率。

    应用案例和使用建议


    本系列产品广泛应用于工业控制、通信设备、汽车电子等领域。例如,在一个自动化生产线中,这些连接器可用于传感器和控制器之间的信号传输,确保数据准确可靠。另外,在车载电子系统中,它们能用于动力管理系统,保障系统的稳定运行。
    为了确保最佳性能,建议在实际安装前仔细阅读产品手册,选择合适的工具进行压接操作,尤其是对于压接线部分。同时,定期检查连接器的状态,确保其始终处于良好工作状态。

    兼容性和支持


    本产品与其他常见的电子元器件具有良好的兼容性,可以轻松集成到现有的系统中。制造商提供了详尽的技术支持和售后服务,用户可以通过电话、邮件或在线论坛获取帮助。

    常见问题与解决方案


    - 问题: 安装过程中压接不到位。
    - 解决方案: 使用正确的工具进行压接,并严格按照说明书进行操作。

    - 问题: 产品出现接触不良。
    - 解决方案: 检查是否有杂质或灰尘进入,定期清洁连接器,确保连接面干净无污染。

    - 问题: 长期使用后性能下降。
    - 解决方案: 定期检查和更换老化部件,确保系统的长期稳定运行。

    总结和推荐


    综上所述,这款2.54毫米中心间距的连接器产品凭借其卓越的电气性能、稳定的机械性能以及适应性强的特点,使其成为各种电子设备的理想选择。强烈推荐用户在设计和组装相关项目时考虑使用这一系列的连接器。无论是从性能还是性价比来看,它都是市场上的一大亮点。

22289132参数

参数
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
间距-配接 2.54mm
排数 1
额定电流 4A
触头镀层 - 配接
针脚数 13pin
触头镀层厚度 - 配接 380nm
长*宽*高 33.02mm(长度)*10.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22289132厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22289132数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22289132 22289132数据手册

22289132封装设计

查看详情并下载
Symbol
Footprint
3D Model
