430451223

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 12pin 8A 760nm 金 黑色 通孔安装 22.15mm*8.763mm*12.24mm
供应商型号: Q-430451223
供应商: 期货订购
标准整包数: 1008

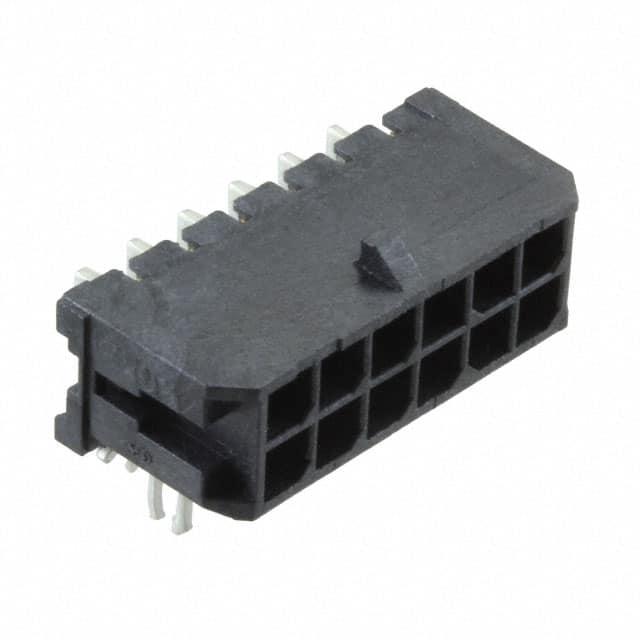

MOLEX 矩形连接器 - 针座 - 公插针 430451223

430451223概述

    MICRO-FIT 双排连接器技术手册

    1. 产品简介


    Micro-Fit双排连接器是一种适用于电线到板端和电线到电线连接的高性能连接器系统。其主要功能是提供稳定可靠的电气连接,适用于汽车、工业自动化、医疗设备等多种领域。

    2. 技术参数


    - 适用电线规格:18 AWG 至 30 AWG(单股线)
    - 中心线间距:3.00毫米(0.118英寸)
    - 端子材料:磷青铜
    - 外壳材料:聚酯、尼龙、LCP
    - 认证信息:UL、CSA、IEC 61984认证
    - 工作温度范围:操作 -40°C 到 +105°C;非操作 -40°C 到 +105°C

    3. 产品特点和优势


    - 高电流承载能力:在各种电路条件下表现出色,最大电流可达到8安培。
    - 机械坚固性:经过多次振动和冲击测试,确保长期可靠使用。
    - 环境适应性:通过热老化、湿度、盐雾等多种环境测试,确保产品在恶劣环境下仍能正常工作。
    - 多种安装方式:支持面板安装、电缆扎带安装等,满足不同应用场景的需求。

    4. 应用案例和使用建议


    Micro-Fit双排连接器广泛应用于汽车、工业控制和医疗设备等领域。例如,在汽车制造中,可用于发动机控制系统、安全气囊系统等关键部件的连接。在工业控制中,可以用于PLC控制系统,实现稳定的信号传输。
    使用建议:
    - 在进行安装时,建议使用标准的连接器插头进行连续性测试。
    - 确保连接器插入到位并锁紧,避免接触不良导致的电气故障。

    5. 兼容性和支持


    - Micro-Fit双排连接器支持18 AWG至30 AWG的电线,适用于多种应用场景。
    - 厂商提供详细的技术支持文档和售后服务,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题一:接触电阻不稳定
    - 解决方案:确保端子正确压接,检查端子与电线的连接质量。
    - 问题二:机械连接松动
    - 解决方案:重新装配连接器,确保锁定机构正常工作。
    - 问题三:焊接过程中出现损坏
    - 解决方案:严格按照焊接工艺参数进行操作,避免过热或焊接时间过长。

    7. 总结和推荐


    综上所述,Micro-Fit双排连接器凭借其卓越的电气性能、机械强度和环境适应性,在各类应用中表现出色。我们强烈推荐该产品用于需要高可靠性连接的应用场合。无论是在汽车行业还是工业自动化领域,它都是一个值得信赖的选择。

430451223参数

参数
排数 2
额定电流 8A
触头镀层厚度 - 配接 760nm
间距-配接 3mm
触头镀层 - 配接
针脚数 12pin
防护等级 -
类型 Header,Locking Ramp
颜色 黑色
长*宽*高 22.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451223厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451223数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451223 430451223数据手册

430451223封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ ¥ 14.1238
库存: 100800
起订量: 1008 增量: 1008
交货地:
最小起订量为:1008
合计: ¥ 14236.79
