87759-0875

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 8pin 2A 760nm 金 黑色 贴片安装 7.9mm(长度)*6.35mm(高度)
供应商型号: 538-87759-0875
供应商: Mouser
标准整包数: 1

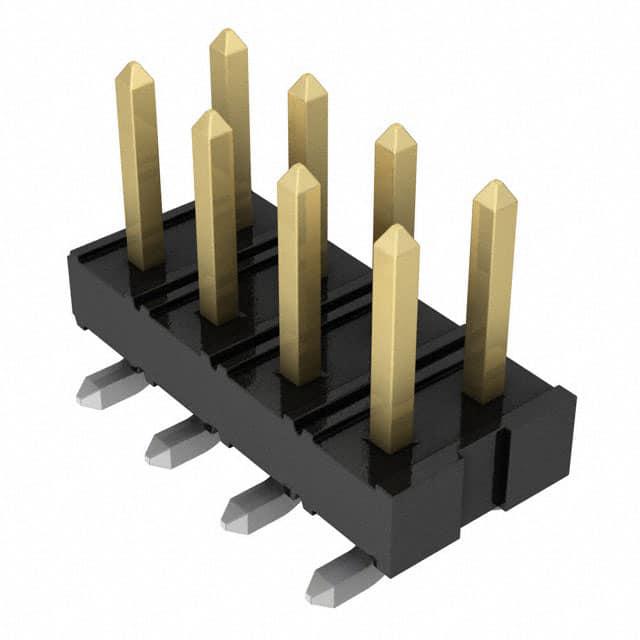

MOLEX 矩形连接器 - 针座 - 公插针 87759-0875

87759-0875概述


    产品简介


    MGRID 2mm Dual Row Header for SMT(表面贴装技术) 是一款高可靠性、高性能的电子连接器产品,专为现代电子设备设计。该产品广泛应用于消费电子、工业控制、通信设备以及汽车电子等领域,主要用于信号传输和电路板间的连接。其紧凑的设计与高密度接口使得它在空间受限的应用场景中具有显著优势。

    技术参数


    以下是产品的核心技术规格与性能参数:
    | 参数类别 | 规格 |

    | 尺寸 | 针间距:2.00 mm |
    接触面积:0.50 mm² |
    总长度:11.00 mm(典型值) |
    | 材料 | 基座及盖帽:玻璃纤维填充尼龙,UL 94V-0,黑色
    针脚:磷青铜镀金 |
    | 镀层选项 | (1)金层厚度 ≥ 0.76 µm(接触区域),焊锡区域镀锡
    (2)金层厚度 ≥ 0.38 µm(接触区域),焊锡区域镀锡
    (3)金层厚度 0.05-0.25 µm(接触区域),焊锡区域镀锡 |
    | 推力测试 | 针脚拔出力 ≥ 1 kg,双向操作 |
    | 耐久性 | 高插拔次数(1000次以上循环) |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 工作温度范围 | -40°C 至 +85°C |
    | 包装规格 | 盘装(Tray)、管装(Tube)、带卷式包装(T&R) |

    产品特点和优势


    1. 高密度设计:2 mm 的针间距使产品能够实现高密度布局,在有限的空间内提供更多的信号连接点。
    2. 抗腐蚀性:采用优质镀金工艺和玻璃纤维填充尼龙基材,确保在各种环境中具有良好的耐用性和抗腐蚀能力。
    3. 灵活性:通过多样的镀层选项和包装方式,满足不同客户的需求。
    4. 机械稳定性:设计上考虑了针脚拔出力和接触可靠性的优化,确保长期运行中的稳定性。
    5. 兼容性强:适配市面上主流 PCB 制造标准,易于集成到现有的电子产品设计中。

    应用案例和使用建议


    应用案例
    - 消费电子设备:手机、平板电脑、智能音箱等设备中的信号传输模块。
    - 工业控制设备:PLC(可编程逻辑控制器)、人机界面(HMI)等工业自动化系统。
    - 通信设备:路由器、交换机、基站等网络设备。
    - 汽车电子:车载信息娱乐系统、行车记录仪等。
    使用建议
    - 在安装过程中,确保 PCB 焊盘的尺寸和位置符合推荐的焊接设计(如本文提供的焊盘布局图)。
    - 在高振动或高温环境下使用时,建议选用更厚的镀金层(选项 1)以增强耐久性。
    - 使用带卷式包装时,需注意拉出方向与撕离力的标准化操作。

    兼容性和支持


    - 兼容性:MGRID 2mm Dual Row Header 支持多种主流 PCB 加工标准,如 IPC-6012D 和 IPC-6013C。
    - 支持服务:制造商提供全面的技术支持与售后服务,包括产品选型指导、定制化解决方案和技术文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 针脚插入后出现变形 | 检查 PCB 孔径与针脚公差是否匹配 |
    | 长期使用后接触不良 | 更换为更高金层厚度的镀层选项 |
    | 装配时针脚弯曲 | 使用专业工具辅助插入,避免过度用力 |

    总结和推荐


    MGRID 2mm Dual Row Header 是一款技术先进、性能可靠的电子元器件,特别适合需要高密度、高性能连接的应用场景。其卓越的机械稳定性和广泛的适用性使其在市场上具备强大的竞争力。对于需要高效信号传输且对产品寿命要求较高的客户来说,这款产品无疑是一个值得信赖的选择。强烈推荐用于现代电子设备设计中。
    推荐指数:★★★★★

87759-0875参数

参数
间距-配接 2mm
颜色 黑色
针脚数 8pin
触头镀层 - 配接
额定电流 2A
排数 2
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 7.9mm(长度)*6.35mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

87759-0875厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

87759-0875数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 87759-0875 87759-0875数据手册

87759-0875封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.495 ¥ 12.6328
100+ $ 1.1448 ¥ 9.6736
500+ $ 1.0908 ¥ 9.2173
1000+ $ 1.039 ¥ 8.7792
2500+ $ 0.987 ¥ 8.3402
4500+ $ 0.9545 ¥ 8.0651
库存: 2471
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
