15916059

厂牌: MOLEX

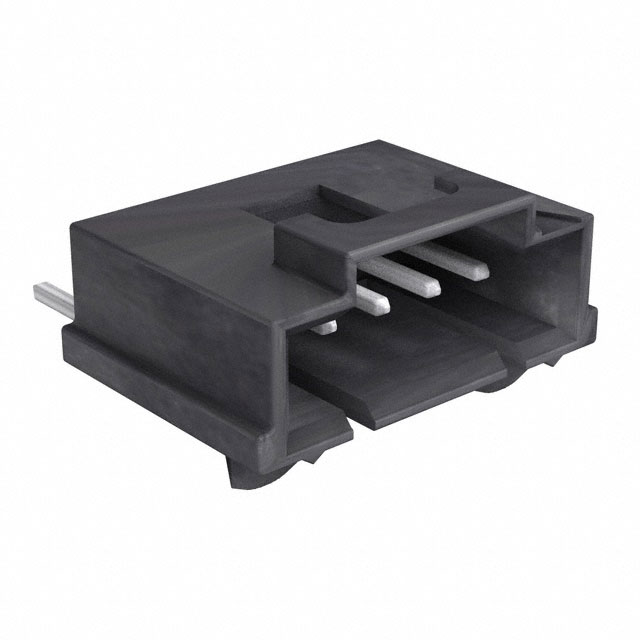

产品描述: Header,Latch Holder 2.54mm 1 5pin 3A 1.9μm 锡 黑色 贴片安装 16.51mm(长度)*13.59mm(高度)
供应商型号: Q-15916059
供应商: 期货订购
标准整包数: 500
MOLEX 矩形连接器 - 针座 - 公插针 15916059

15916059概述

    单排可堆叠线性 (SL) 连接器系统

    产品简介


    单排可堆叠线性 (SL) 连接器系统是一种适用于高密度信号应用的连接器系统。该系统主要包括垂直和直角头部、低轮廓盖子(适用于男性和女性压接端子)、绝缘位移技术(IDT)的预组装单件针和插座连接器、模块化线对线远程互连的面板安装、以及提供设计灵活性和自动化束带制作能力。该系统广泛应用于各种需要高密度信号传输的领域,如消费电子、通信设备、工业控制等。

    技术参数


    - 电压: 250 V
    - 电流:
    - 1.2 A - 28 AWG
    - 1.8 A - 26 AWG
    - 3.0 A - 24 AWG
    - 3.0 A - 22 AWG
    - 温度范围:
    - 工作温度:-40 °C 到 +105 °C
    - 非工作温度:-40 °C 到 +105 °C
    - 加工温度:
    - 插座焊接:260°C 最大(仅限通孔波峰焊接)
    - 红外回流焊接:245°C 最大(表面贴装技术和通孔膏焊)

    产品特点和优势


    - 设计灵活性: 可与工具配合使用,实现自动化束带制作。
    - 高可靠性: 满足多项测试标准,如 MIL-STD-202 和 UL-94。
    - 多种连接选项: 包括垂直和直角头部、IDT 连接器等,适用于不同应用场景。
    - 耐用性强: 能承受多次插拔和振动,确保长期稳定性。

    应用案例和使用建议


    SL 系统适用于需要高密度信号传输的应用场合,如服务器、路由器、医疗设备等。实际应用中,可以根据具体需求选择不同的型号和配置。例如,在自动化生产线中,可以考虑使用 SMT 版本以提高生产效率;在需要高度可靠性的医疗设备中,则可以选择带防水功能的版本。此外,建议在组装过程中注意端子插入和拔出力的要求,以避免损坏连接器。

    兼容性和支持


    SL 系统与 Molex 电缆兼容,包括但不限于 7307, 7767, 8996, 8997, 24226, 24241, 24369 和 24389。制造商提供了详细的技术文档和支持服务,以帮助客户解决安装和使用过程中遇到的问题。如需进一步支持,可联系厂家获取更多技术指导。

    常见问题与解决方案


    - 问题: 在焊接过程中发现连接器出现短路现象。
    - 解决办法: 检查焊接工艺是否符合规范,确保焊接温度不超过规定值。
    - 问题: 插入和拔出力过大,难以操作。
    - 解决办法: 确保使用正确的端子压接工具,并按规范进行操作。
    - 问题: 使用过程中接触电阻不稳定。
    - 解决办法: 定期检查并清洁连接器接口,确保良好的电气连接。

    总结和推荐


    总体而言,SL 单排可堆叠线性连接器系统以其灵活的设计、高可靠性和多样化的配置,成为市场上备受青睐的产品。其出色的电气性能和机械特性使其能够适应广泛的高密度信号传输需求。推荐在需要高可靠性连接器的应用中使用 SL 系统。

15916059参数

参数
间距-配接 2.54mm
颜色 黑色
针脚数 5pin
触头镀层厚度 - 配接 1.9μm
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
排数 1
额定电流 3A
长*宽*高 16.51mm(长度)*13.59mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

15916059厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

15916059数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 15916059 15916059数据手册
