444280806

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 8pin 8.5A 760nm 金 黑色 通孔安装 19mm(长度)*17.75mm(高度)
供应商型号: Q-444280806
供应商: 期货订购
标准整包数: 1428

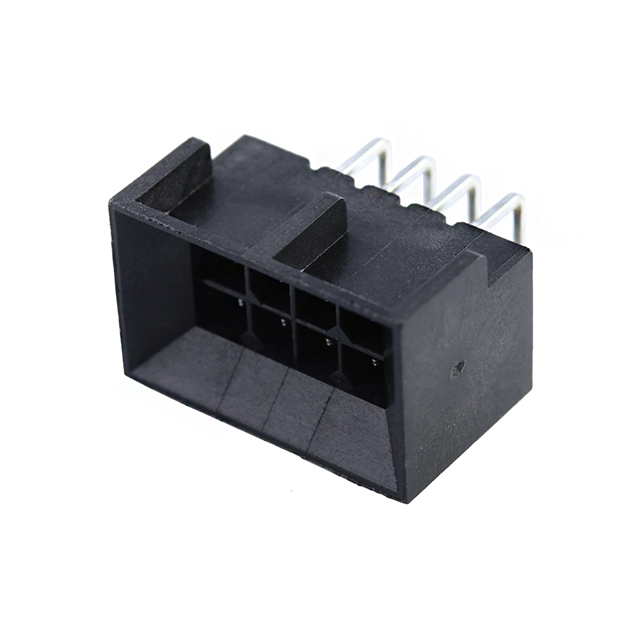

MOLEX 矩形连接器 - 针座 - 公插针 444280806

444280806概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款高可靠性、高性能的电子连接器系统,适用于多种应用场景。该系统采用20到30 AWG线缆,并通过压接技术进行端接,具有镀锡处理,保证长期稳定的工作表现。它主要包括面板插座、面板安装插头、直立CPI头等部件,适用于多电路板设计和复杂的线束连接需求。

    2. 技术参数


    - 产品类型:Micro-Fit (3.0) BMI Floating Connector System
    - 中心线间距:3.00 mm (.118英寸)
    - 电压等级:
    - UL/CSA/IEC: 250/250/250 VAC或DC(视型号而定)
    - 电流等级:
    - 单个电路:5~7 A(视型号而定)
    - 多个电路:如2-circuit, 6-circuit等具体电流值需参考手册表格
    | 型号系列 | 额定电压(V) | 最大电流(A) |
    |
    | 44133 | 250 | 5 |
    | 44300 | 250 | 5 |
    | 44428 | 600 | 5 |
    | 44764 | 600 | 5 |
    | 46622 | 待定 | 待定 |
    - 工作温度范围:
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C
    - 接触电阻:
    - 初始接触电阻:10毫欧姆最大
    - 线路终止接触电阻:5毫欧姆最大
    - 绝缘电阻:
    - 最小绝缘电阻:1000兆欧姆
    - 耐压测试:
    - 在相邻触点和地之间施加两倍额定电压加1000伏特,无击穿且漏电流<5mA

    3. 产品特点和优势


    Micro-Fit (3.0) BMI Floating Connector System 具有如下显著优势:
    - 浮动式设计:允许一定程度的对齐误差,提高装配便利性和连接稳定性。
    - 高机械强度:插拔力和终端保留力均符合严格标准,确保长时间使用下的可靠性。
    - 电气性能优越:低接触电阻和高绝缘性能,适应复杂环境下的信号传输需求。
    - 广泛适用性:适配不同线径和应用场景,是多电路板设计的理想选择。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于汽车电子系统的线束连接
    - 数据通信和电信设备中的板间连接
    - 医疗设备和工业控制装置中的高压电源连接

    - 使用建议:
    - 在高温环境中使用时,建议进行热老化测试以验证长期稳定性。
    - 安装时注意保持连接器的浮动设计,避免过大的安装应力导致性能下降。

    5. 兼容性和支持


    - 兼容性:与多种电子元器件和设备兼容,提供灵活的互连方案。
    - 厂商支持:Molex官方技术支持团队可提供详尽的产品咨询和售后保障服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - Q1:如何测试连接器的连续性?
    - 使用专门的测试插头(如44242)进行测试,切勿使用标准的配套零件进行测试,以免损坏连接器。

    - Q2:如何正确处理连接器的焊接过程?
    - 参考手册中的焊接规范进行操作,确保焊接时间和温度的准确性,防止材料损伤。

    7. 总结和推荐


    综上所述,Micro-Fit (3.0) BMI Floating Connector System 在机械强度、电气性能和环境适应性方面表现优异,适用于多种高要求应用场景。强烈推荐用于需要高度可靠连接和广泛温度适应性的场合,特别适合汽车、工业控制、医疗等领域。

444280806参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 8.5A
防护等级 -
排数 2
触头镀层厚度 - 配接 760nm
针脚数 8pin
间距-配接 3mm
颜色 黑色
长*宽*高 19mm(长度)*17.75mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444280806厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444280806数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444280806 444280806数据手册
