878332019

厂牌: MOLEX

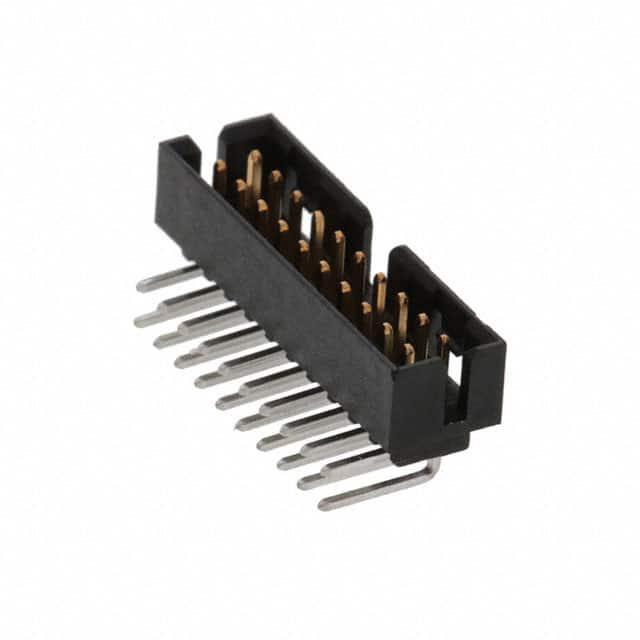

产品描述: Molex 2.0mm间距20p双排排针, Milli-Grid系列, 直角
供应商型号: 878332019
供应商: 国内现货
标准整包数: 5
MOLEX 矩形连接器 - 针座 - 公插针 878332019

878332019概述

    # Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一种适用于连接电线与电路板的高性能电子元器件。该产品系列包括垂直式、表面贴装式(SMT)和直角式(R/A)三种类型的插头。它们主要用于各种电子设备和系统中,例如计算机主板、通信设备和工业控制系统等,确保可靠而稳定的电气连接。

    技术参数


    电气特性
    - 电压: 最高可达 125V
    - 电流: 最大支持 2.00 安培
    - 绝缘电阻: 最低为 1000 兆欧姆
    - 介电强度: 在相邻终端之间施加 1000 Vrms 的电压,持续 1 分钟无击穿现象
    - 引脚/端子保持力: 在外壳内施加轴向负载,每针至少保持 850g 力量
    工作温度范围
    - 操作温度: -55°C 至 +105°C
    - 非操作温度: -55°C 至 +105°C
    焊接特性
    - 可焊性: 锡波接触时间 5 ± 0.5 秒,温度 260 ± 5°C
    - 耐焊接热: 插针需要通过符合 MIL-STD-202F 方法 210 条件 B 的焊接过程,无外观损坏
    - 耐红外再流热: 符合特定再流温度曲线,无外观损坏
    包装及存储
    - 包装方式: 管装或卷带式包装
    - 存储条件: 建议将产品保存在密封的防潮袋中,以防止吸收湿气

    产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers 以其高可靠性、稳定性和广泛的适用性在市场上脱颖而出。它能够承受极端的工作温度,提供卓越的电气性能,并且通过严格的测试保证了连接的坚固性和耐用性。此外,这些连接器还经过专门设计,以满足现代电子设备对高速信号传输的需求。

    应用案例和使用建议


    这些连接器广泛应用于各种电子产品中,例如计算机主板、通信设备和工业控制系统。在实际应用中,应严格按照技术手册中的焊接工艺进行组装,以确保最佳的电气连接性能。例如,在使用红外回流焊机时,应遵循规定的再流温度曲线,避免因高温引起的塑料壳体变形或破裂。

    兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 与多种其他电子元器件和设备兼容,包括 Molex Milli-Grid 2mm Grid Wire to Board Connector 和 2mm Milli-Grid Dual Row IDT。制造商提供了详尽的技术文档和支持服务,确保用户能够在安装和使用过程中获得及时的帮助。

    常见问题与解决方案


    常见问题与解决方法
    1. 问题:产品焊接后出现外观损坏
    - 解决方案: 检查焊接过程是否符合规定的焊接条件,包括温度、时间和助焊剂使用情况。
    2. 问题:焊接后的引脚保持力不足
    - 解决方案: 确认焊接前的装配过程正确无误,检查是否存在过度振动或其他机械应力的影响。

    总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers 在电气连接的可靠性和稳定性方面表现优异,适合用于各种高要求的应用场合。其广泛的适用性和严格的质量控制标准使其成为市场上备受推崇的产品。因此,强烈推荐在各类电子产品和系统中使用这一优质连接器。
    如果您对我们的产品有任何疑问或需要技术支持,请随时联系我们的客户服务团队。

878332019参数

参数
针脚数 20pin
触头镀层 - 配接
间距-配接 2mm
颜色 黑色
触头镀层厚度 - 配接 51nm
排数 2
防护等级 -
额定电流 2A
类型 Header,Latch Holder
长*宽*高 22.65mm*6.2992mm*8.4mm
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878332019厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878332019数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878332019 878332019数据手册

878332019封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.845
23+ ¥ 10.5549
92+ ¥ 10.292
184+ ¥ 10.1321
库存: 294
起订量: 50 增量: 0
交货地:
最小起订量为:23
合计: ¥ 242.76
