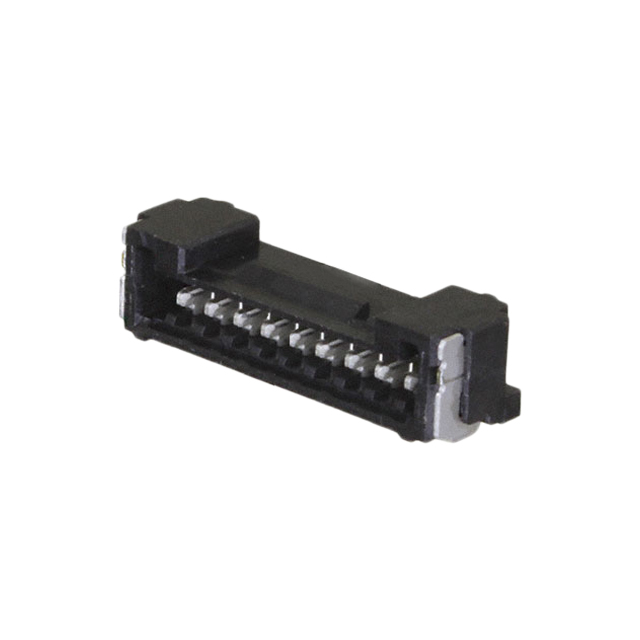

5055670971

厂牌: MOLEX
产品描述: Conn Shrouded Header (4 Sides) HDR 9 POS 1.25mm Solder RA Side Entry SMD Micro-Lock PLUS T/R
供应商型号: Q-5055670971
供应商: 期货订购
标准整包数: 7200
MOLEX 矩形连接器 - 针座 - 公插针 5055670971

5055670971概述

    Micro-Lock Plus Wire-to-Board Connector System

    1. 产品简介


    Micro-Lock Plus Wire-to-Board Connector System 是一种专为信号传输和线板连接设计的电子元器件。该系统采用1.25mm的细间距设计,具有表面贴装、锡铋镀层、正向锁定等特点。此系统包括一个直角PCB端子,带有9个电路,外观为黑色。这种微型连接器系统适用于多种应用场景,特别是在需要高密度连接和紧凑空间的应用场合。

    2. 技术参数


    - 基本特性:
    - 连接器类型:Wire-to-Board
    - 插头尺寸:1.25mm
    - 镀层:锡铋
    - 安装方式:表面贴装(SMT)
    - 正向锁定:是
    - 导电接触件数量:9个
    - 色彩:黑色
    - 接触件材料:黄铜
    - 连接器树脂材料:聚酰胺
    - 电气特性:
    - 最大电流:1.5A/每接触件
    - 最大电压:50V(AC/RMS)/DC
    - 机械特性:
    - 插拔次数:最大30次
    - 操作温度范围:-40°C 至 +105°C
    - 包装规格:
    - 包装类型:卷带(embossed tape on reel)

    3. 产品特点和优势


    - 紧凑设计:Micro-Lock Plus的1.25mm细间距使其能够在紧凑的空间内实现高效布线和连接。
    - 高可靠性:采用正向锁定机制和高强度材料(如黄铜),确保长期稳定的连接性能。
    - 适用广泛:可用于各种应用场景,如工业控制、消费电子和汽车电子等。
    - 环境适应性强:耐温范围宽广(-40°C 至 +105°C),能够应对恶劣的工作环境。

    4. 应用案例和使用建议


    - 应用案例:在工业控制系统中,Micro-Lock Plus可以用于连接传感器和控制器。在消费电子产品中,可用于智能手机或平板电脑的内部连接。
    - 使用建议:为确保最佳性能,建议在组装过程中使用真空拾取区域进行自动贴装,并在焊接前预热以防止焊接时因热冲击而损坏。同时,在使用过程中应注意避免超过规定的最大电流值,以防过载。

    5. 兼容性和支持


    - 兼容性:Micro-Lock Plus可与Micro-Lock Plus插座适配器配套使用,以实现高效可靠的信号传输。
    - 支持:制造商提供了详尽的产品文档和支持服务,包括用户手册、CAD文件和技术咨询,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查连接器是否正确插入且稳固,确认无氧化或污染。

    - 问题二:过载导致连接器损坏。
    - 解决方案:根据手册建议的最大电流值限制电流,定期检测负载情况,避免长时间超负荷运行。

    7. 总结和推荐


    Micro-Lock Plus Wire-to-Board Connector System 是一款高密度、高可靠性的连接器系统,适用于广泛的行业和应用。其独特的设计和卓越的性能使得它在市场上具有很强的竞争力。强烈推荐给需要高效紧凑连接解决方案的设计工程师和采购经理。

5055670971参数

参数
针脚数 9pin
间距-配接 1.25mm
排数 1
排距 -
触头镀层厚度 - 配接 1μm
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 1.5A
防护等级 -
颜色 黑色
长*宽*高 14.5mm(长度)*4.2mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装
