首页  >  产品百科  >  1722871106

1722871106

厂牌: MOLEX
产品描述: Header,Latch Holder 3.5mm 1 6pin 14A 1.52μm 锡 黑色 通孔安装
供应商型号: WM11705-ND
供应商: Digi-Key
标准整包数: 1

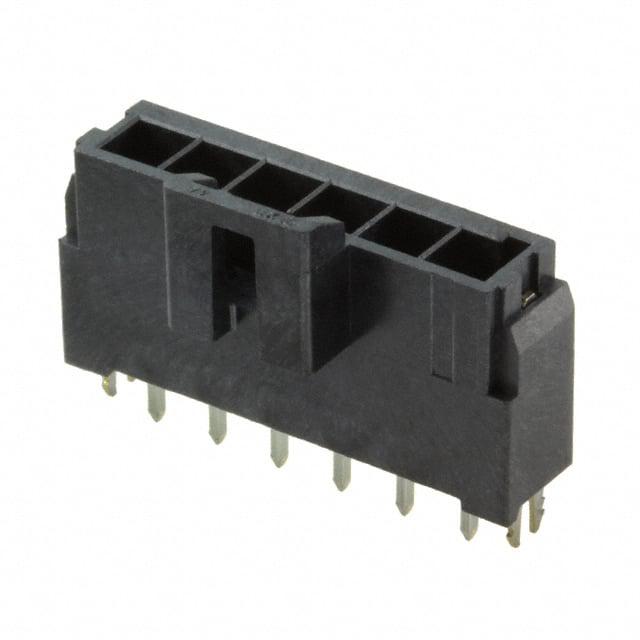

MOLEX 矩形连接器 - 针座 - 公插针 1722871106

1722871106概述

    Ultra-Fit Power Connectors: A Comprehensive Guide

    1. 产品简介


    Ultra-Fit Power Connectors 是一种专为电线到板应用设计的电源连接器系统。这些连接器提供了3.50mm的间距,电流承载能力高达14.0A,特别适用于消费类电子产品、家用电器、电信/网络设备、交通运输(如娱乐和内饰)、照明、工业自动化、医疗设备等多种应用领域。

    2. 技术参数


    Ultra-Fit Power Connectors 系列的关键技术参数如下:
    - 电气特性:最大电压为600V(交流或直流),最大电流为14.0A,最大接触电阻为7毫欧姆,耐压绝缘电压为1800 VAC,最小绝缘电阻为1000兆欧。
    - 机械特性:间距为3.50mm,最大接触插入力为14.7牛顿,接触保持力为24.5牛顿,插入力到PCB为35牛顿,最大配对力为4.5牛顿,断开力为7毫欧,耐用性为最少25次循环。
    - 物理特性:壳体材料为94 V-/Glow Wire Combo,接触部分为高铜合金,镀层为镍上锡整体镀层,PCB厚度标准为1.57mm,工作温度范围为-40至+105°C。
    - 其他特性:符合RoHS标准,无卤素,阻燃等级为Glow Wire Capable。

    3. 产品特点和优势


    Ultra-Fit Power Connectors 的关键特点是:
    - 多机械键控和颜色编码选项:允许相同电路中多次连接,且几乎不会发生误配。颜色编码提供了正确的配对连接的视觉指示,从而加快装配速度。
    - 超低配对接合力:减少操作员疲劳并提高高电路应用的装配合规性。
    - 正向锁定壳体与防卡设计:确保配对连接器组件不会意外脱开,提供可听的咔嗒声,并保护闩锁免受线束卡住造成的损坏。
    - 完全隔离的终端:防止在处理和配对过程中损坏插头和插座端子。
    - 六点独立接触界面(分盒终端设计):提供冗余的二次电流路径,以实现长期性能和可靠性。

    4. 应用案例和使用建议


    Ultra-Fit Power Connectors 在多种应用中表现卓越,例如洗衣机、冰箱、电信/网络设备、服务器、交通工具(如娱乐和内饰)、照明装置、工业自动化设备和医疗设备等。使用时,需要根据具体的应用场景选择合适的型号,并遵循手册中的安装指南进行正确安装,以确保最佳性能和可靠性。

    5. 兼容性和支持


    这些连接器具有良好的兼容性,可以与多种系列的产品一起使用,如172258、172256、172253、172258和172256等。制造商提供了全面的支持,包括详细的使用说明和技术文档,以确保用户能够正确地安装和维护这些连接器。

    6. 常见问题与解决方案


    - 问题1:如何确保终端完全座入?
    解决办法:安装带有TPA(终端位置保证)固定件,以确保终端完全座入外壳,减少终端松动的风险。
    - 问题2:如何减少接触电阻?
    解决办法:通过确保正确的安装和使用高质量的终端,可以显著降低接触电阻。
    - 问题3:如何应对高温环境?
    解决办法:在-40至+105°C的工作温度范围内,Ultra-Fit Power Connectors 仍能保持稳定的性能。

    7. 总结和推荐


    Ultra-Fit Power Connectors 是一款高度可靠且功能强大的电源连接器,具有多种独特的功能和优势,非常适合各种应用场合。其高电流承载能力和低接触电阻使其成为市场上同类产品的有力竞争者。强烈推荐使用这些连接器,特别是在需要高效、稳定连接的应用中。

1722871106参数

参数
触头镀层厚度 - 配接 1.52μm
类型 Header,Latch Holder
排数 1
颜色 黑色
防护等级 -
额定电流 14A
间距-配接 3.5mm
触头镀层 - 配接
针脚数 6pin
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装,托盘

1722871106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1722871106数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1722871106 1722871106数据手册

1722871106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4145 ¥ 11.9525
10+ $ 1.0858 ¥ 9.0865
100+ $ 0.9229 ¥ 7.7235
840+ $ 0.7941 ¥ 6.6455
1680+ $ 0.7562 ¥ 6.3283
5040+ $ 0.6998 ¥ 5.8565
10080+ $ 0.6664 ¥ 5.5772
库存: 1500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.95
