430451218

厂牌: MOLEX

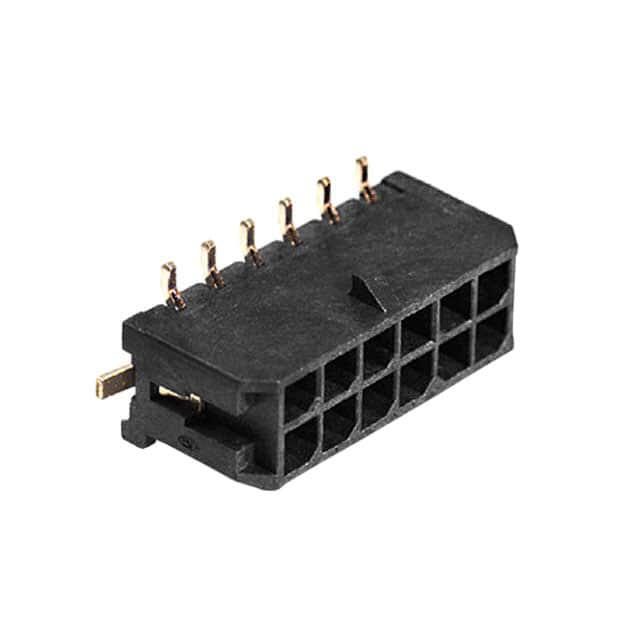

产品描述: Molex 3.0mm间距12p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: 14M-430451218
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 430451218

430451218概述

    Micro-Fit 3.0 垂直式插座连接器产品手册

    产品简介


    Micro-Fit 3.0 垂直式插座连接器是一款适用于电源和线到板连接的应用的高可靠性电子元件。此产品采用了3.00mm的间距设计,提供双排结构,共有12个电路。此外,该连接器具有焊锡片、镀锡处理及具备荧光丝能力,外壳为黑色,并采用卷带包装,便于自动组装和运输。

    技术参数


    | 参数 | 规格 |

    | 最大电流(每接触点) | 8.5A |
    | 最大电压 | 600V |
    | 耐用性(插拔循环次数) | 30次 |
    | 接触电路数(已加载) | 12个 |
    | 接触电路数(最大) | 12个 |
    | 插针间距 | 3.00mm |
    | 操作温度范围 | -40°C至+105°C |
    | 外壳材料 | 高温热塑性塑料 |
    | 插针材料 | 黄铜 |
    | 连接器高度 | 17.64mm |
    | 包装方式 | 卷带包装 |

    产品特点和优势


    - 高可靠性:该连接器符合国际标准IEC 60335-1第5版关于家电和类似电器安全的标准,具有很高的耐热和阻燃性。
    - 高电流和电压承载能力:最大电流可达8.5A,最大电压可达600V,适用于各种高压、大电流的工业应用。
    - 多用途应用:不仅适合用于家用电器,还可以应用于工业自动化、电信设备等多种场合。
    - 易于安装和维护:采用卷带包装,方便自动装配,降低人工成本;同时,插拔次数高达30次,确保长期使用的稳定性。

    应用案例和使用建议


    - 电源供应系统:例如在通信基站的电源分配单元中使用,满足高电流需求的同时,具备较高的安全性和可靠性。
    - 工控设备:在工业控制系统中,此连接器可用于连接各种传感器和执行机构,确保稳定的数据传输。
    - 智能家居设备:在智能插座和控制面板中使用,提供可靠的电源连接,支持高频信号传输。
    使用建议:
    - 确保每次插拔操作时平稳进行,避免硬拉和强扭。
    - 定期检查连接器的状态,以确保其始终处于良好状态。
    - 在高温环境下使用时,应注意散热措施,避免过热。

    兼容性和支持


    - 兼容性:该连接器可与Micro-Fit 3.0系统的其他组件兼容,例如垂直式插座,实现灵活配置。
    - 支持和服务:Molex公司为客户提供全面的技术支持和售后服务,包括产品选型指导、样品测试及批量采购支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查连接器和插座是否正确对齐;清理插入区域的异物。 |
    | 接触不良 | 确保接触面清洁无污染;适当增加插拔次数以改善接触质量。 |
    | 发热异常 | 检查电流是否超出额定值;使用更合适的导体材料以减少电阻。 |

    总结和推荐


    Micro-Fit 3.0 垂直式插座连接器以其卓越的性能、可靠性和广泛应用前景,在电力连接和工业自动化领域表现出色。它不仅是众多电子设备的理想选择,而且能够满足不同应用场景下的多样化需求。综上所述,强烈推荐使用此款产品。

430451218参数

参数
额定电流 8A
颜色 黑色
排数 2
防护等级 -
触头镀层厚度 - 配接 1.52μm
触头镀层 - 配接
类型 Header,Locking Ramp
间距-配接 3mm
针脚数 12pin
长*宽*高 11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430451218厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451218数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451218 430451218数据手册

430451218封装设计

查看详情并下载
Symbol
Footprint
3D Model
