901220786

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 52pin 3A 380nm 金 黑色 通孔安装 66.04mm(长度)*13.71mm(高度)
供应商型号:
供应商:
标准整包数: 0

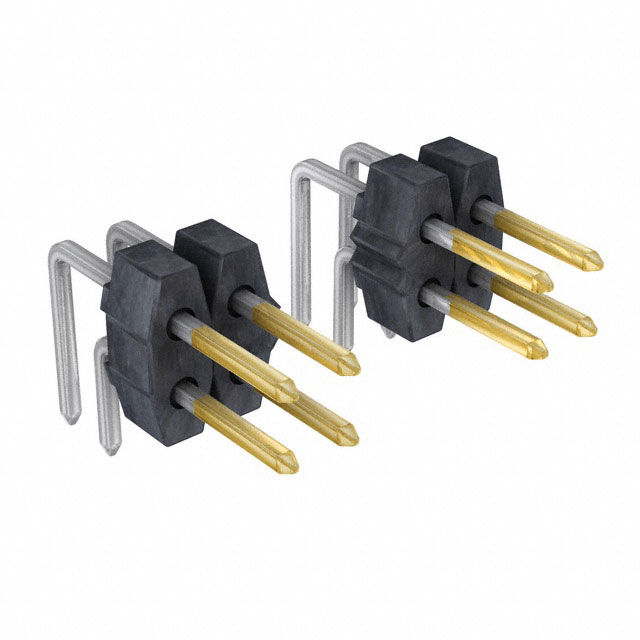

MOLEX 矩形连接器 - 针座 - 公插针 901220786

901220786概述

    C-Grid III 双排直角连接器技术手册

    产品简介


    C-Grid III 双排直角连接器是一种专为电路板设计的电子元器件,主要用于实现电路板间的高效、可靠连接。该产品广泛应用于通信设备、计算机网络系统、工业自动化控制、汽车电子及消费电子产品等领域,为用户提供稳定可靠的信号传输解决方案。

    技术参数


    - 尺寸:各引脚间距和高度需参考附图具体数据。
    - 材料:标准材料为铜合金,提供高导电性和机械强度。
    - 电流容量:最大额定电流因型号不同而异,但通常可达5A。
    - 电压等级:最高工作电压为100V。
    - 工作温度范围:-40°C 至 +85°C。
    - 接触电阻:小于5mΩ。
    - 插拔次数:不低于500次。
    - 推荐PCB厚度:1.6mm。
    - 推荐PCB孔径:详见附图中提供的孔径规格。

    产品特点和优势


    C-Grid III 双排直角连接器采用先进的制造工艺,具备以下显著特点:
    - 高可靠性:通过严格的质量控制流程,确保每个连接器的稳定性与耐用性。
    - 低接触电阻:采用高性能镀金触点,显著降低电阻,提高信号传输效率。
    - 高密度设计:双排布局有效提升空间利用率,适用于紧凑型设计需求。
    - 易于安装:符合行业标准的外形设计,方便用户快速安装与拆卸。
    - 广泛的应用兼容性:适用于多种类型的电路板,能够满足不同的应用场景需求。

    应用案例和使用建议


    应用案例:C-Grid III 连接器被广泛应用于笔记本电脑主板、服务器背板以及汽车ECU控制单元中。其稳定的连接性能,在高速信号传输过程中表现出色,显著提升了整体系统的运行效率和稳定性。
    使用建议:
    1. 正确安装:安装时请确保连接器与PCB孔对齐,并施加适当的力以确保稳固连接。
    2. 避免过度弯折:避免引脚部分受到过大的外力作用,以防损坏连接器结构。
    3. 定期检查:建议定期检查连接器是否有松动或腐蚀现象,及时进行更换或清洁处理。

    兼容性和支持


    C-Grid III 连接器设计符合行业通用标准,可与多种电子元件及设备兼容。制造商提供详尽的技术文档和售后服务,包括产品使用指南、故障排查手册等,以帮助用户更好地利用这一优质产品。

    常见问题与解决方案


    1. 连接不稳定:可能是因为引脚未完全插入或存在异物阻塞。建议重新拔插并清洁接口处。
    2. 信号传输质量差:可能是由于接触不良或引脚氧化引起。需检查连接器及接触点是否完好,必要时进行替换。
    3. 频繁损坏:长时间高负荷使用可能导致连接器老化。建议定期维护检查,并考虑更换新品以保证最佳性能。

    总结和推荐


    综上所述,C-Grid III 双排直角连接器凭借其出色的性能和可靠性,在众多同类产品中脱颖而出。它不仅拥有优越的电气特性和良好的机械稳定性,还具备广泛的应用兼容性及详细的使用指导。因此,我们强烈推荐此款连接器用于各种高要求的电路板连接场合。

901220786参数

参数
类型 Breakaway,Header,Push-Pull
防护等级 -
针脚数 52pin
触头镀层厚度 - 配接 380nm
颜色 黑色
排数 2
触头镀层 - 配接
额定电流 3A
间距-配接 2.54mm
长*宽*高 66.04mm(长度)*13.71mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘

901220786厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901220786数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901220786 901220786数据手册
