444282401

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 24pin 8.5A 5.08μm 锡 黑色 通孔安装 11.9126mm(宽度)*18.71mm(高度)
供应商型号: Q-444282401
供应商: 期货订购
标准整包数: 588

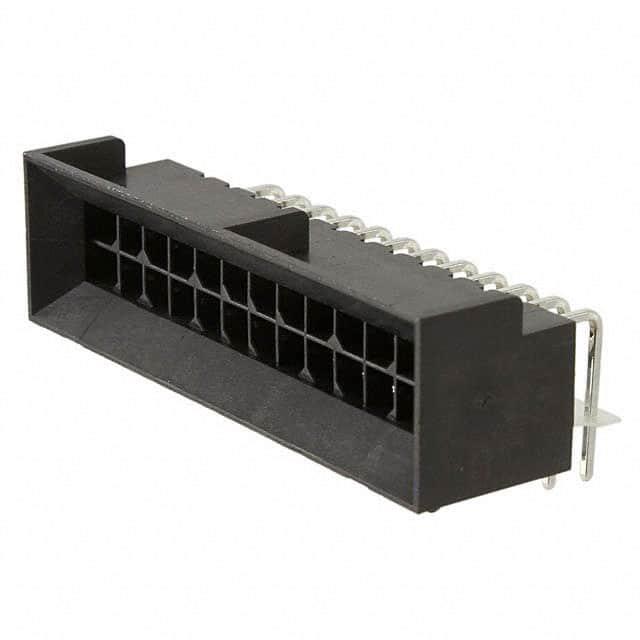

MOLEX 矩形连接器 - 针座 - 公插针 444282401

444282401概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款中心线间距为3.00毫米(0.118英寸)的高可靠性连接系统,适用于多种电气连接需求。该系统使用20至30 AWG导线通过压接技术进行终端处理,具有锡镀层,广泛应用于汽车、工业控制、通讯设备等领域。

    2. 技术参数


    - 适用导线规格:
    - 20 AWG:最大外绝缘直径为1.85毫米(0.073英寸)
    - 22 AWG:最大外绝缘直径为1.85毫米(0.073英寸)
    - 24 AWG:最大外绝缘直径为1.85毫米(0.073英寸)
    - 26 AWG:最大外绝缘直径为1.27毫米(0.050英寸)
    - 28 AWG:最大外绝缘直径为1.27毫米(0.050英寸)
    - 30 AWG:最大外绝缘直径为1.27毫米(0.050英寸)
    - 额定电压和电流:
    - 44133系列:交流或直流电压为250V,单电路电流为7A(UL)、5A(CSA)
    - 44300系列:交流或直流电压为250V,单电路电流为7A(UL)、5A(CSA)
    - 44428、44764和45280系列:交流或直流电压为600V,单电路电流为5A(UL)、5A(CSA)
    - 安全机构认证:
    - UL认证:E29179
    - CSA认证:LR19980
    - IEC认证:已测试并符合IEC 61984标准

    3. 产品特点和优势


    - 高可靠性:通过严格的质量控制和多项环境测试,确保产品在极端条件下的稳定运行。
    - 广泛的适用性:支持20至30 AWG导线,适用于各种应用场合。
    - 卓越的机械性能:具备出色的接触力、拉出力和插拔力,确保长期可靠连接。
    - 环境适应性强:能够在-40°C至+105°C的温度范围内正常工作,适应多种恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子、工业自动化设备、通信设备和消费电子产品中的高密度连接。
    - 使用建议:建议在安装过程中保持适当的接触压力和导线长度,避免过度弯曲或扭曲导线,以确保最佳性能和耐用性。

    5. 兼容性和支持


    - 兼容性:该系统与常见的电子元器件兼容,适用于各类设备和系统。
    - 技术支持:Molex公司提供全面的技术支持和售后服务,确保用户能够充分利用产品的性能和优势。

    6. 常见问题与解决方案


    - 问题1:导线与终端之间的接触电阻过高。
    - 解决方案:检查导线压接质量,重新压接或更换导线。

    - 问题2:插头和插座之间的温度上升超出预期。
    - 解决方案:增加散热措施,如增加散热片或优化电路设计。
    - 问题3:插拔过程中的阻力过大。
    - 解决方案:检查插头和插座是否有异物或损坏,清理并确保正确安装。

    7. 总结和推荐


    综上所述,Micro-Fit (3.0) BMI Floating Connector System是一款高可靠性、广泛适用的产品,具备出色的电气和机械性能。经过详细的技术参数和应用分析,我们强烈推荐该产品用于需要高密度连接和严格环境适应性的应用场景。

444282401参数

参数
颜色 黑色
触头镀层 - 配接
间距-配接 3mm
排数 2
额定电流 8.5A
触头镀层厚度 - 配接 5.08μm
类型 Header,Push-Pull
针脚数 24pin
防护等级 -
长*宽*高 11.9126mm(宽度)*18.71mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444282401厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444282401数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444282401 444282401数据手册

444282401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
588+ ¥ 19.6531
库存: 58800
起订量: 588 增量: 588
交货地:
最小起订量为:588
合计: ¥ 11556.02
