430451420

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 14pin 8A 760nm 金 黑色 贴片安装 8.763mm(宽度)
供应商型号: Q-430451420
供应商: 期货订购
标准整包数: 1400
MOLEX 矩形连接器 - 针座 - 公插针 430451420

430451420概述


    产品简介

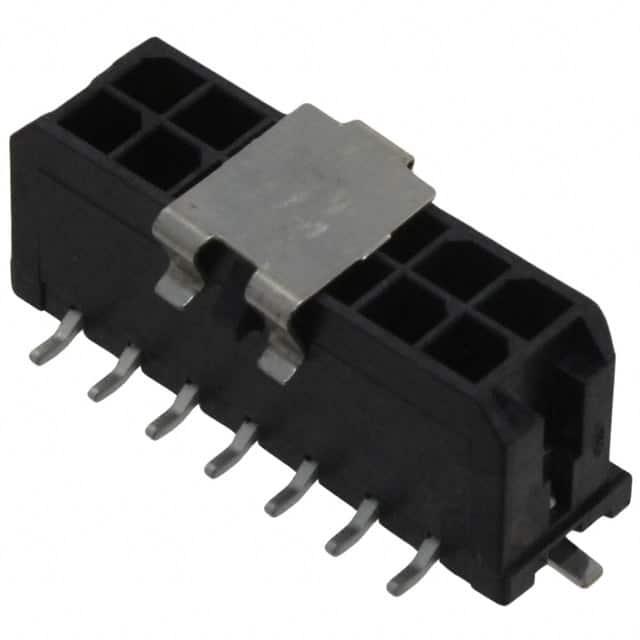

    本产品为MOLEX公司生产的Micro Fit(3.0)垂直表面贴装插针头,型号为43045系列。这类插针头广泛应用于消费电子、通信设备、工业控制等领域,尤其适合用于需要高密度连接的电路板设计中。它们可以提供可靠的电连接,确保电子设备的稳定运行。

    技术参数


    - 材料编号: 见图表
    - 镀层:
    - D: 最小镍镀层0.000100英寸(0.00254毫米),表面为哑光锡镀层;最小金镀层0.000050英寸(0.00127毫米)
    - C: 最小镍镀层0.000050英寸(0.00127毫米),接触区域选择金镀层;最小金镀层0.000030英寸(0.00076毫米)
    - B: 最小镍镀层0.000050英寸(0.00127毫米),接触区域选择金镀层;最小金镀层0.000015英寸(0.00038毫米)
    - A: 最小镍镀层0.000050英寸(0.00127毫米),焊锡尾部选择哑光锡镀层;最小锡镀层0.000100英寸(0.00254毫米)
    - 公差范围:
    - 长度公差:±0.08英寸(±2.03毫米)
    - 宽度公差:±0.003英寸(±0.076毫米)
    - 高度公差:±0.004英寸(±0.10毫米)
    - 圆孔直径公差:±0.003英寸(±0.076毫米)

    产品特点和优势


    该插针头具有以下特点和优势:
    - 高可靠性: 经过严格测试,确保在高密度电路板上提供稳定的电连接。
    - 良好的耐久性: 表面镀层增强了其耐腐蚀性,延长了使用寿命。
    - 易于焊接: 适用于回流焊接工艺,简化装配流程。
    - 多规格选择: 涵盖多种尺寸和镀层选项,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 消费电子产品,如手机充电接口。
    - 工业自动化设备,如PLC控制系统。
    - 医疗设备,如心电监护仪。
    使用建议:
    - 在回流焊接前确保电路板平整,以减少焊接过程中变形的风险。
    - 确保焊接温度和时间符合规范,避免焊点虚焊或过度熔化。

    兼容性和支持


    该产品与MOLEX公司的Micro Fit(3.0)插座系列兼容。制造商提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题: 焊接过程中插针出现虚焊。
    - 解决方法: 确保焊接温度和时间符合标准,同时检查电路板是否平整。

    - 问题: 插针与插座对接不准确。
    - 解决方法: 重新校准装配设备,确保插针和插座的位置精度。

    总结和推荐


    综上所述,MOLEX公司的43045系列Micro Fit插针头是一款高可靠性的电子元件,具备良好的耐用性和兼容性。它在高密度电路板应用中表现出色,可广泛应用于多个领域。鉴于其优良的技术参数和应用优势,我们强烈推荐此产品给那些寻求高品质连接解决方案的工程师和采购商。

430451420参数

参数
防护等级 -
颜色 黑色
额定电流 8A
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
针脚数 14pin
排数 2
触头镀层 - 配接
间距-配接 3mm
长*宽*高 8.763mm(宽度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430451420厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451420数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451420 430451420数据手册

430451420封装设计

查看详情并下载
Symbol
Footprint
3D Model
