22122194

厂牌: MOLEX

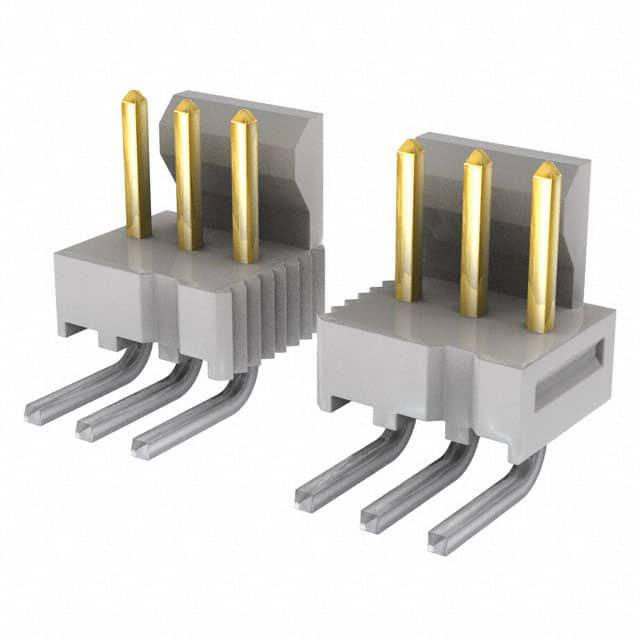

产品描述: Friction Lock,Header 2.54mm 1 19pin 4A 510nm 金 白色 通孔安装 12.83mm(高度)
供应商型号: Q-22122194
供应商: 期货订购
标准整包数: 1500
MOLEX 矩形连接器 - 针座 - 公插针 22122194

22122194概述

    KK 254 WEB PAGE: 技术手册概述

    1. 产品简介


    KK 254 WEB PAGE 是一款中心线距为2.54毫米(0.1英寸)的板对板连接器系统。此系列包括多个子系列产品,如Crimp Terminal系列、Crimp Housing系列、PCB Connector系列和Header系列。这些组件主要用于工业控制、通信设备及消费电子等多个领域的电子设备连接。

    2. 技术参数


    KK 254 WEB PAGE 的具体技术参数如下:
    - 电压: 额定电压500伏交流电或600伏直流电。
    - 电流: 支持22至30 AWG线材,具体电流值需根据应用环境评估确定。
    - 温度: 工作温度范围为-40°C至+105°C(终端温度上升不包括在内),非工作状态为-40°C至+105°C。
    - 耐久性: 金/锡镀层的耐久性可达25次插拔循环。
    - 安全认证: UL认证号为E29179,满足行业标准EIA-364-1000.01和UL-1977的要求。

    3. 产品特点和优势


    KK 254 WEB PAGE 系列的优点包括:
    - 高可靠性: 经过严格的环境和机械测试,确保在各种恶劣条件下的稳定性和耐用性。
    - 易于安装: 采用卡扣设计,便于快速装配和拆卸。
    - 宽广的应用范围: 适用于多种电子设备,特别是需要紧凑型连接解决方案的应用场合。
    - 高精度: 确保电气连接的稳定性和准确性。

    4. 应用案例和使用建议


    KK 254 WEB PAGE 在以下场景中有广泛应用:
    - 工业自动化: 用于机器间的数据传输。
    - 汽车电子: 在汽车内部进行信号和电源的传输。
    - 通信设备: 用于路由器、交换机等设备之间的连接。
    使用建议:
    - 在选择导线时,注意导线的绝缘直径和最大电流承载能力。
    - 使用Molex专用工具进行端子压接,以获得最佳性能。

    5. 兼容性和支持


    KK 254 WEB PAGE 系列与多种其他电子元件和设备兼容。Molex公司提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题1: 连接器插入力过大。
    - 解决方案: 检查端子是否正确压接,使用Molex推荐的专用工具进行压接。
    - 问题2: 连接不稳定。
    - 解决方案: 确认连接器和导线的选择符合要求,检查连接器的锁紧机制是否正常工作。

    7. 总结和推荐


    KK 254 WEB PAGE 是一款高性能、高可靠性的板对板连接器系统。其广泛的应用范围和易用性使其成为众多电子设备的理想选择。建议在选择电子连接器时考虑使用该系列产品,以获得最佳的性能和用户体验。

22122194参数

参数
触头镀层 - 配接
排数 1
间距-配接 2.54mm
防护等级 -
针脚数 19pin
触头镀层厚度 - 配接 510nm
颜色 白色
类型 Friction Lock,Header
额定电流 4A
长*宽*高 12.83mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22122194厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22122194数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22122194 22122194数据手册

22122194封装设计

查看详情并下载
Symbol
Footprint
3D Model
