901200799

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 39pin 3A 380nm 金 黑色 通孔安装 99.06mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0

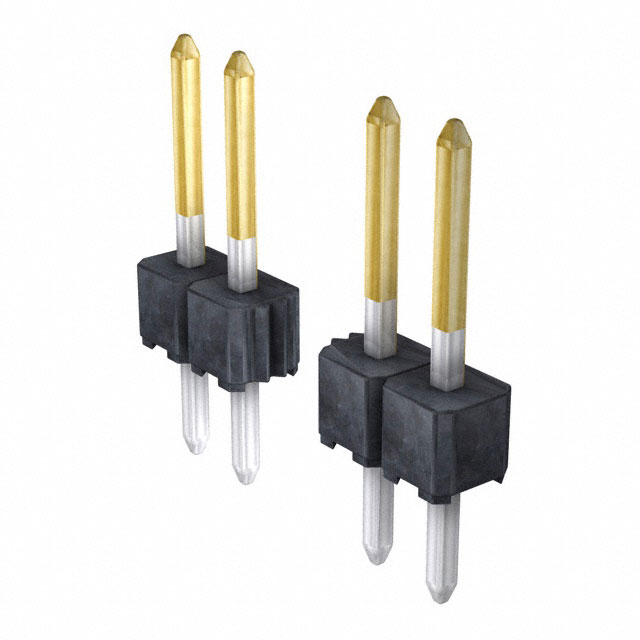

MOLEX 矩形连接器 - 针座 - 公插针 901200799

901200799概述

    单排直插式针座连接器技术手册

    产品简介


    单排直插式针座连接器(Single Row Straight Pin Header)是一种广泛应用于电路板组装中的基本电子元器件。这类连接器主要用于将电子设备的不同部件或电路板间进行电连接。它们具有结构紧凑、成本低廉且易于安装的特点,适用于各种消费电子、工业控制、通讯设备及汽车电子等领域。

    技术参数


    单排直插式针座连接器的主要技术规格如下:
    - 针间距:2.54毫米(0.100英寸)
    - 针脚数量:1至40个
    - 插拔次数:500次以上
    - 绝缘材料:玻璃填充聚酯,阻燃等级UL 94V-0
    - 颜色:黑色
    - 工作温度范围:-40°C 至 +85°C
    - 允许最大电流:每个引脚1安培
    - 引脚直径:0.65毫米(0.0255英寸)

    产品特点和优势


    该连接器的主要特点包括:
    - 简化的安装和拆卸过程,适用于频繁插拔的应用场景。
    - 采用铜基材料制成,具有良好的导电性和机械强度。
    - 多种镀层选项(如锡镍合金、金锡镍合金),提高了连接器的抗腐蚀性和可靠性。
    - 黑色外观设计,易于辨识,提高装配精度。
    - 精确的公差控制(±0.2 mm),确保连接的稳定性和一致性。

    应用案例和使用建议


    该连接器常用于计算机主板、打印机、医疗设备以及各类工业控制系统中。例如,在一个小型工控设备项目中,通过使用这种连接器实现了不同电路板间的信号传输。建议在选择合适型号时考虑以下几点:
    - 确认所需针脚数量与实际需求匹配;
    - 考虑是否需要特定的镀层以满足特定的工作环境要求;
    - 检查孔径与焊盘尺寸是否适合所选的PCB厚度。

    兼容性和支持


    单排直插式针座连接器具有广泛的兼容性,适用于多种不同的电子设备和电路板。制造商提供了详细的技术文档和支持服务,以帮助用户正确安装和使用该产品。此外,还提供了一系列标准化的测试和认证报告,确保产品符合国际标准。

    常见问题与解决方案


    - 问题1:如何确认所购产品的镀层类型?
    解决方案:查看包装上的型号代码或联系供应商查询,确保所购产品符合所需的镀层要求。

    - 问题2:插头与插座之间接触不良怎么办?
    解决方案:检查是否有异物进入导致接触不良;若接触良好但仍存在故障,需检查焊接质量和针脚表面处理情况。

    - 问题3:针座长期使用后生锈如何处理?
    解决方案:可使用无水酒精擦拭并重新涂覆一层防锈剂;严重锈蚀则需要更换新件。

    总结和推荐


    总体而言,单排直插式针座连接器以其稳定的性能、高可靠性和简便的安装方式,成为众多电子设备制造商的首选产品。鉴于其优良的质量和出色的性价比,强烈推荐该产品在需要高可靠性的应用场景中使用。无论是初次使用者还是专业工程师,均可通过仔细阅读相关技术手册获得更多的指导和支持。

901200799参数

参数
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
排数 1
防护等级 -
间距-配接 2.54mm
额定电流 3A
针脚数 39pin
长*宽*高 99.06mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装

901200799厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200799数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200799 901200799数据手册

901200799封装设计

查看详情并下载
Symbol
Footprint
3D Model
