1053121106

厂牌: MOLEX
产品描述: Header,Latch Holder 2.5mm 2 6pin 8A 1.5μm 锡 黑色 通孔安装 11.16mm(长度)*8.84mm(高度)
供应商型号: WM16936-ND
供应商: Digi-Key
标准整包数: 1

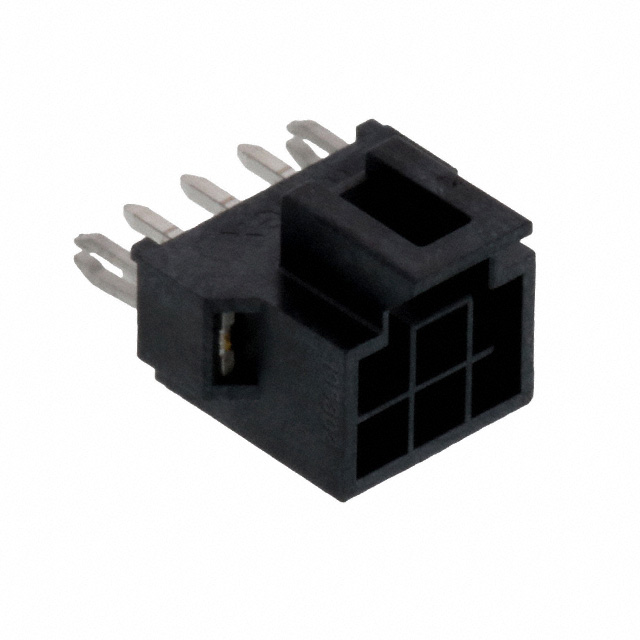

MOLEX 矩形连接器 - 针座 - 公插针 1053121106

1053121106概述


    产品简介


    Nano-Fit Power Connectors 是一款适用于电源和线到板连接的应用的电子元件。其具体型号为1053121106,设计用于提供紧凑、高效的电路连接。这种垂直插头通过孔式连接器采用2.50毫米间距设计,具有双排结构,配备6个电路通道,具备焊锡夹具,镀锡(Sn)涂层,黑色外壳,符合阻燃标准(94V-0),并通过了光焰测试。

    技术参数


    - 基本参数
    - 电路数量:6个(满载和最大值)
    - 颜色:树脂黑
    - 耐用性:最大25次插拔
    - 阻燃等级:94V-0
    - 环境温度范围:-40°C 到 +105°C
    - 电气特性
    - 接触最大电流:8.0安培
    - 电压:最大250V AC(RMS)/ DC
    - 材料和构造
    - 金属材料:黄铜
    - 电镀:接触面锡,焊接端锡
    - 树脂材料:液晶聚合物
    - 焊锡尾长:3.20毫米
    - PCB厚度推荐值:1.60毫米、2.40毫米
    - 其他
    - 极化:对连接器和PCB极化
    - 包装:托盘
    - 低卤素状态:符合标准
    - 中国RoHS:符合要求

    产品特点和优势


    Nano-Fit Power Connectors 在紧凑的设计中提供了可靠的电源连接解决方案,支持多达6个电路通道,适用于高密度板级应用。它们的黑壳设计不仅美观,还能提供额外的抗紫外线保护。这些连接器采用阻燃材料制成,能够在-40°C 到 +105°C 的宽广温度范围内稳定运行,适合恶劣环境条件下的使用。

    应用案例和使用建议


    Nano-Fit Power Connectors 广泛应用于需要紧凑且高效连接的设备中,如服务器、通信系统、工业控制和汽车电子等。例如,在服务器机箱内部,这些连接器可用于实现主板和电源供应模块之间的连接。由于其2.50毫米的间距,使得在有限的空间内可以轻松布线。此外,建议在使用这些连接器时,应确保按照制造商的指导手册进行正确的安装和操作,以避免因不规范操作导致的故障。

    兼容性和支持


    Nano-Fit Power Connectors 具备出色的兼容性,可以与相应的Nano-Fit插座适配器一起使用。Molex公司提供全面的技术支持和维护服务,帮助用户解决问题并保持系统的稳定运行。为了获得最新版本的信息和技术文档,建议访问官方网站 www.molex.com。

    常见问题与解决方案


    - 问题:连接器如何正确插入?
    - 解决方案:请确保正确对齐极化键,轻轻地插入连接器直到听到“咔哒”声,表示已完全连接。

    - 问题:如何检查连接器是否可靠?
    - 解决方案:使用专用工具进行电气测试,或者检查连接处是否有松动迹象。

    总结和推荐


    综上所述,Nano-Fit Power Connectors凭借其优良的电气特性和坚固的结构设计,成为了一款优秀的连接解决方案。它在广泛的温度范围和多种应用场景中表现优异,尤其适合需要紧凑高效连接的设备。鉴于其广泛的应用前景和卓越性能,强烈推荐使用此产品。

1053121106参数

参数
针脚数 6pin
间距-配接 2.5mm
触头镀层 - 配接
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 1.5μm
额定电流 8A
颜色 黑色
排数 2
长*宽*高 11.16mm(长度)*8.84mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

1053121106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1053121106数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1053121106 1053121106数据手册

1053121106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.404 ¥ 11.7497
156+ $ 1.1565 ¥ 9.6787
468+ $ 1.0702 ¥ 8.9566
1092+ $ 1.0081 ¥ 8.4367
4992+ $ 0.9057 ¥ 7.5794
10140+ $ 0.8615 ¥ 7.2101
库存: 460
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
