0015913267

厂牌: MOLEX
产品描述: 26pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 3.81μm 锡 黑色 贴片安装 33.02mm(长度)*6.99mm(高度)
供应商型号: 0015913267-ND
供应商: Digi-Key
标准整包数: 2592

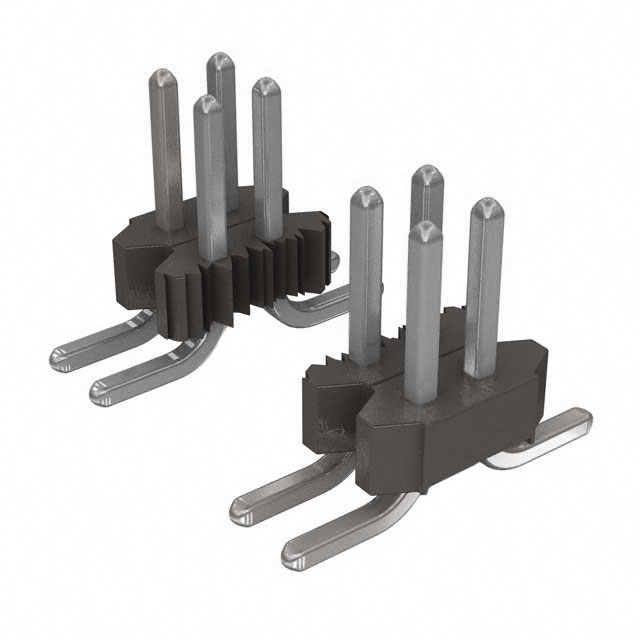

MOLEX 矩形连接器 - 针座 - 公插针 0015913267

0015913267概述


    产品简介


    该产品是一款专为电子电路设计的连接器系列,型号为71308。它具有多种配置选项,适用于不同的电气应用需求。主要功能是提供可靠的电连接,支持高密度布线和信号传输。产品广泛应用于计算机、通信设备、工业自动化控制系统等领域。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 尺寸:
    - 针对不同引脚数量,连接器的长度从101.60 mm到127.00 mm不等,宽度从2.54 mm到127.00 mm不等,高度根据不同的配置在6.10 mm到8.13 mm之间变化。

    - 材料:
    - 外壳材料:液晶聚合物(LCP),阻燃等级UL 94V-0,颜色为黑色。
    - 引脚材料:铜合金。

    - 镀层选项:
    - 镀层主要有镀锡、选择性金镀、以及焊锡再流镀锡等几种类型,其中镀锡层厚度最低要求为1.52微米到3.81微米不等。
    - 包装规格:
    - 每个包装包含特定数量的产品,通常采用管式包装(TUBE)或带卷式包装(T&R),并带有相应的包装标识。

    产品特点和优势


    1. 高可靠性:采用高质量材料制造,确保长期稳定的电连接性能。
    2. 广泛的配置选项:支持多种引脚数量及镀层选项,满足不同应用需求。
    3. 易于安装:设计符合SMT贴装标准,便于在PCB板上进行自动化装配。
    4. 兼容性强:适合多种工业标准,提高系统的兼容性。

    应用案例和使用建议


    在工业自动化控制系统中,这些连接器常用于连接不同模块之间的信号传输。例如,在自动生产线中,通过将传感器、执行器与控制单元相连,实现数据的快速准确传递。
    - 使用建议:建议根据实际布线空间选择合适的引脚数量和配置,同时考虑信号干扰等因素,合理安排连接器的位置。在组装过程中,注意遵循正确的焊接工艺,以确保良好的电气连接。

    兼容性和支持


    该连接器兼容主流的电子电路设计规范,且支持广泛的设备集成。厂商提供详尽的技术文档和客户支持服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题: 连接器安装后出现接触不良现象。
    - 解决方案: 检查引脚是否有损坏或弯曲,确保安装时引脚与插槽完全对接。

    2. 问题: 产品使用一段时间后出现信号衰减。
    - 解决方案: 重新检查所有连接点的焊锡质量,确保没有虚焊或漏焊的情况发生。

    总结和推荐


    这款71308系列连接器凭借其高可靠性、广泛的配置选项和易于安装的特点,在多个行业中展现出显著的应用价值。无论是针对新项目开发还是现有系统的升级,都是一个值得推荐的选择。通过详细的用户手册和技术支持,可以确保用户能够充分利用其各项功能。

0015913267参数

参数
针脚数 26pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 3.81μm
额定电流 3A
触头镀层 - 配接
长*宽*高 33.02mm(长度)*6.99mm(高度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0015913267厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015913267数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015913267 0015913267数据手册

0015913267封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2592+ $ 2.0123 ¥ 16.8402
库存: 0
起订量: 2592 增量: 1
交货地:
最小起订量为:2592
合计: ¥ 0
直接购买
加入购物车
