39299042

厂牌: MOLEX

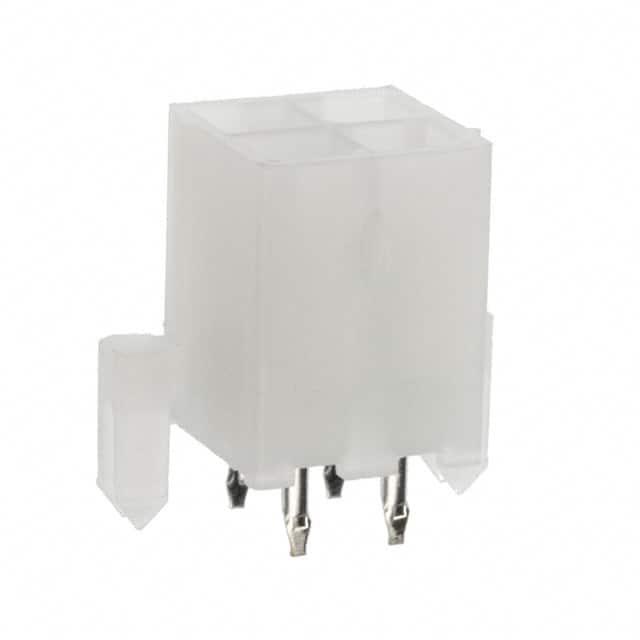

产品描述: Molex 4.2mm间距4p双排排针, Mini-Fit Jr.系列, 垂直, 通孔安装
供应商型号: 39299042
供应商: 国内现货
标准整包数: 50

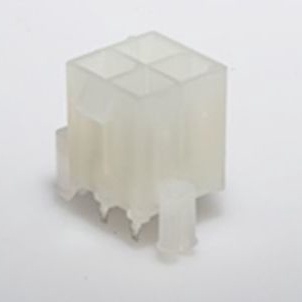

MOLEX 矩形连接器 - 针座 - 公插针 39299042

39299042概述

    Mini-Fit Jr. 垂直接线端子产品技术手册

    1. 产品简介


    Mini-Fit Jr. 垂直接线端子是一种适用于电源和板对板连接的PCB接头。它采用4.20毫米间距、双排结构,配备四个电路,支持插入式塑料固定钉PCB锁设计。此产品具有较高的可靠性,适用于多种电子设备的连接需求。主要应用领域包括计算机、通信设备、消费电子、工业自动化等。

    2. 技术参数


    | 参数 | 描述 |

    | 接触电流 | 最大9.0A |
    | 额定电压 | 最大600V |
    | 连接电路数 | 4个(额定/最大) |
    | 重量 | 1.000克 |
    | 螺丝刀分离 | 不支持 |
    | 引脚长度 | 3.50毫米 |
    | 操作温度范围 | -40°C 至 +105°C |
    | 插拔次数 | 最多30次 |
    | 通过孔焊接接口 | 支持 |
    | 电镀 | 接触面:锡;焊接面:锡 |
    | 极化 | 双极化 |
    | 密封性 | 完全密封 |

    3. 产品特点和优势


    - 高可靠性:Mini-Fit Jr. 采用坚固的设计,最多可支持30次插拔,确保长期使用过程中的稳定性。
    - 广泛的应用范围:适用于多种电子产品,如计算机、通信设备、消费电子等。
    - 安全可靠:符合低卤素标准(IEC 61249-2-21),满足环保要求。
    - 方便安装:提供锁定机制和塑料固定钉,简化安装过程。

    4. 应用案例和使用建议


    - 电源连接:Mini-Fit Jr. 适用于电源连接,尤其是需要高可靠性连接的应用。
    - 板对板连接:作为板对板连接器使用,可用于各种电子设备内部连接。
    - 注意事项:在大电流应用场合,建议考虑使用Mini-Fit Plus HCS系列终端(如45750终端),以增加载流能力至每电路13A。

    5. 兼容性和支持


    - 兼容性:与标准Mini-Fit女性终端兼容,且可与Mini-Fit TPA2到Mini-Fit TPA2电缆组件(45135)配套使用。
    - 厂商支持:Molex公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - Q: 如何判断Mini-Fit Jr. 是否适合高电流应用?
    - A: 查看产品规格,如果需要更高电流,应选择具备更高电流承载能力的Mini-Fit Plus HCS系列终端。

    - Q: 如何确保Mini-Fit Jr. 的正确安装?
    - A: 使用提供的塑料固定钉和锁定机制,确保终端完全安装到位,检查所有连接点是否牢固。

    7. 总结和推荐


    Mini-Fit Jr. 垂直接线端子凭借其高可靠性、广泛的适用范围和便捷的安装方式,成为电源和板对板连接的理想选择。特别是对于需要高度可靠的电源连接应用,它表现出色。我们强烈推荐使用这款产品,尤其在对环境要求严格的场合。

39299042参数

参数
额定电流 9A
排数 2
间距-配接 4.2mm
防护等级 -
针脚数 4pin
触头镀层厚度 - 配接 900nm
颜色 白色
触头镀层 - 配接
类型 Header,Locking Ramp
长*宽*高 9.652mm*9.652mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
