39306087

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 8pin 9A 2.54μm 锡 通孔安装
供应商型号: Q-39306087
供应商: 期货订购
标准整包数: 3120

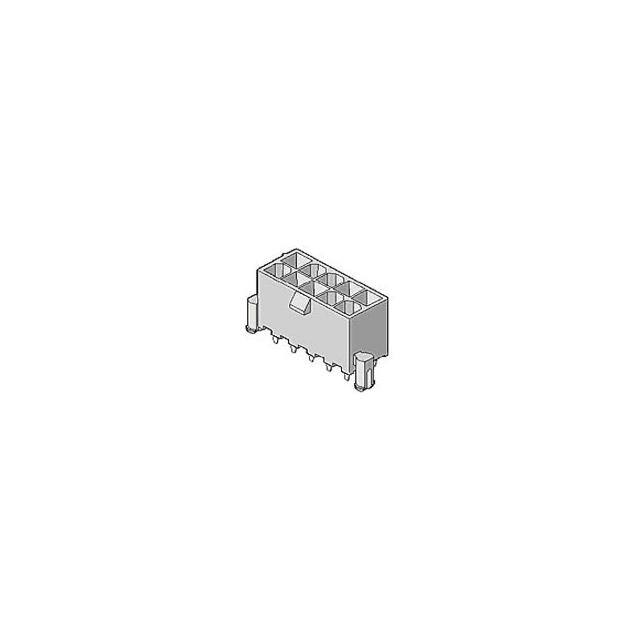

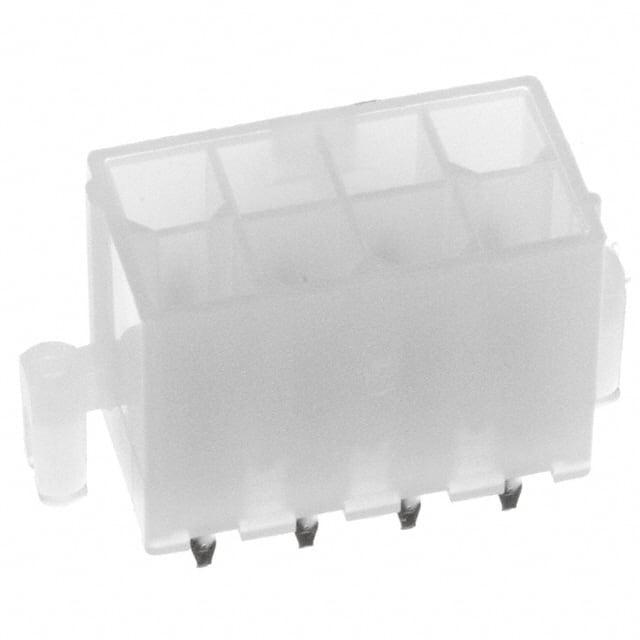

MOLEX 矩形连接器 - 针座 - 公插针 39306087

39306087概述

    MINI-FIT JR. 连接器系统技术手册

    产品简介


    MINI-FIT JR. 是一款专为小型空间设计的紧凑型连接器系统。适用于线对线和线对板的连接需求。该系列连接器具有高密度、多功能的特点,广泛应用于各种电子设备中,如工业自动化、医疗设备、通信设备等。

    技术参数


    1. 额定电压
    - 交流600V(或直流600V)

    2. 适用电线
    - 最大绝缘直径:16 AWG铜线最大为3.15mm;18-24 AWG铜线最大为3.10mm;22-28 AWG铜线最大为1.80mm

    3. 最大电流(安培)
    | 电线尺寸 | 电路尺寸 | 额定电流(安培) |
    |
    | 16 AWG | 2-3 | 9 |
    | 16 AWG | 4-6 | 8 |
    | 16 AWG | 7-10 | 7 |
    | 16 AWG | 12-24 | 6 |
    4. 温度范围
    - 操作温度:-40°C至+80°C
    - 非操作温度:-40°C至+80°C
    5. 波峰焊接过程温度
    - 带销钉的插头:240°C最大
    - 带亮锡镀镍插头:240°C最大
    6. 其他参数
    - 尺寸、材料、镀层及标记详见销售图纸
    - 安全认证:UL 29179、CSA LR 19980、IEC 61984

    产品特点和优势


    - 高可靠性:通过严格测试,确保在极端环境下仍能保持良好性能。
    - 广泛的适用性:能够处理不同种类的电线,满足多样化的应用需求。
    - 耐用性强:经过多次插拔测试,确保长期稳定可靠。
    - 安全认证:获得多项国际认证,符合严格的安全标准。

    应用案例和使用建议


    - 工业自动化:用于机器间的信号传输,提供稳定可靠的连接。
    - 医疗设备:在要求高度精确和安全的应用中,如心电图机等设备,确保数据准确无误。
    - 使用建议:根据具体应用场景选择合适的电线尺寸,并确保安装时遵循正确的工艺步骤以达到最佳效果。

    兼容性和支持


    - 该系列产品兼容多种电线和连接方式,且制造商提供详细的技术文档和支持服务,便于用户进行集成和调试。

    常见问题与解决方案


    1. 如何确定合适的电线尺寸?
    - 参考技术手册中的最大绝缘直径及适用电线表,选择合适的电线尺寸。
    2. 安装过程中遇到插拔困难怎么办?
    - 确保正确地清洁连接器并按照手册中的步骤操作,避免过度用力导致损坏。
    3. 如何处理温度过高的情况?
    - 检查电路设计是否合理,必要时调整电流负载或增加散热措施。

    总结和推荐


    MINI-FIT JR. 连接器系统凭借其高可靠性、广泛的适用性及耐用性,在众多应用中表现出色。推荐给需要高性能连接器的客户,特别是那些需要小体积、高密度连接解决方案的场合。由于其出色的电气性能和安全认证,使得它成为各种复杂应用的理想选择。

39306087参数

参数
防护等级 -
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
颜色 -
额定电流 9A
间距-配接 4.2mm
触头镀层 - 配接
排数 2
针脚数 8pin
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

39306087厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39306087数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39306087 39306087数据手册

39306087封装设计

查看详情并下载
Symbol
Footprint
3D Model
