452800801

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 8pin 8.5A 5.08μm 锡 黑色 通孔安装
供应商型号: Q-452800801
供应商: 期货订购
标准整包数: 714

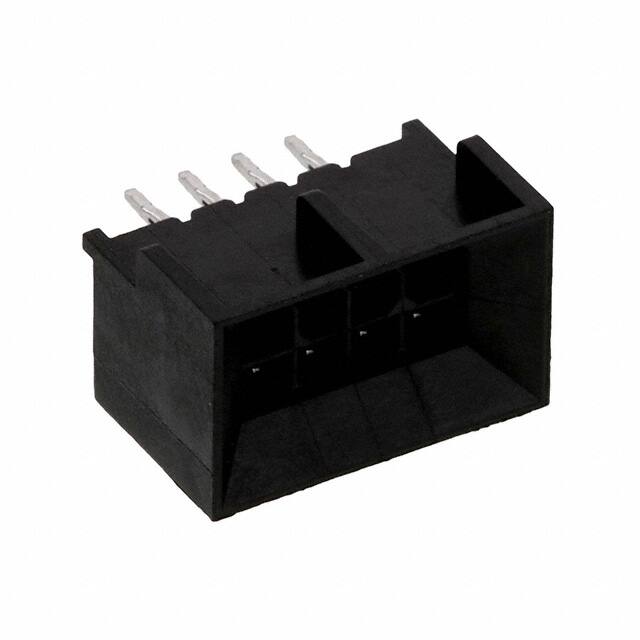

MOLEX 矩形连接器 - 针座 - 公插针 452800801

452800801概述

    # Micro-Fit (3.0) BMI Floating Connector System 技术手册

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一种专为高密度连接设计的电子元器件,中心线间距为3.00毫米(0.118英寸)。该系统采用20至30 AWG线缆,通过压接技术和锡镀层进行端接。产品系列涵盖了双排面板插座、插头、垂直水平接口以及单排相关组件,适用于广泛的工业和消费电子产品领域。
    主要功能:
    - 支持高电流和高电压传输
    - 采用浮动设计,适应装配偏差
    - 高可靠性机械连接,满足严苛的环境需求
    - 广泛应用于电源模块、工业控制、通信设备等领域

    2. 技术参数


    安全认证:
    - UL认证编号:E29179
    - CSA认证编号:LR19980
    - 符合IEC 61984标准
    电气参数:
    | 序列 | 额定电压(V) | 额定电流(A) |
    |
    | 44133 | 250/250/250 | 7/5/5 |
    | 44300 | 250/250/250 | 7/5/5 |
    | 44428 | 600/250/250 | 5/5/5 |
    温度范围:
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C
    其他性能:
    - 接触电阻:初始≤10mΩ,最大变化值≤10mΩ
    - 耐压测试:2倍额定电压+1000V,持续1分钟无击穿
    - 电容:<2皮法拉

    3. 产品特点和优势


    独特功能:
    - 浮动设计允许±2°的装配偏差,提高安装灵活性
    - 支持盲插技术,减少插拔力
    - 模块化设计便于定制化开发
    市场竞争力:
    - 高可靠性确保长时间运行稳定
    - 多样化的尺寸和配置满足不同应用场景
    - 严格的环境适应性,适合恶劣工况

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备中的电源连接
    - 医疗仪器内部信号传输
    - 汽车电子控制单元连接
    使用建议:
    - 安装时需确保终端正确对齐,避免过度扭曲
    - 定期检查接触点状况以防止老化

    5. 兼容性和支持


    兼容性:
    - 与Micro-Fit系列其他产品完全兼容
    - 支持多种线缆直径,适配性强
    厂商支持:
    - 提供详尽的技术文档和技术培训服务
    - 全球化的售后服务网络

    6. 常见问题与解决方案


    问题1:连接不稳定
    解决办法:重新校准插入角度并检查锁扣状态。
    问题2:接触电阻增大
    解决办法:清理接触表面氧化物,必要时更换部件。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 是一款集高性能、高可靠性和易用性于一体的电子元器件。其卓越的设计使其成为众多行业首选的连接解决方案。推荐给需要高效能、多功能连接器的应用场景。
    如果您正在寻找一个能够应对复杂工况同时保证长期稳定的连接器,那么Micro-Fit (3.0) BMI Floating Connector System 绝对值得考虑!

452800801参数

参数
触头镀层厚度 - 配接 5.08μm
类型 Header,Push-Pull
额定电流 8.5A
针脚数 8pin
排数 2
颜色 黑色
触头镀层 - 配接
防护等级 -
间距-配接 3mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

452800801厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

452800801数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 452800801 452800801数据手册

452800801封装设计

查看详情并下载
Symbol
Footprint
3D Model
