460150206

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 2pin 13A 2.54μm 锡 通孔安装 5.4mm(长度)*9.6mm(高度)
供应商型号: Q-460150206
供应商: 期货订购
标准整包数: 24000

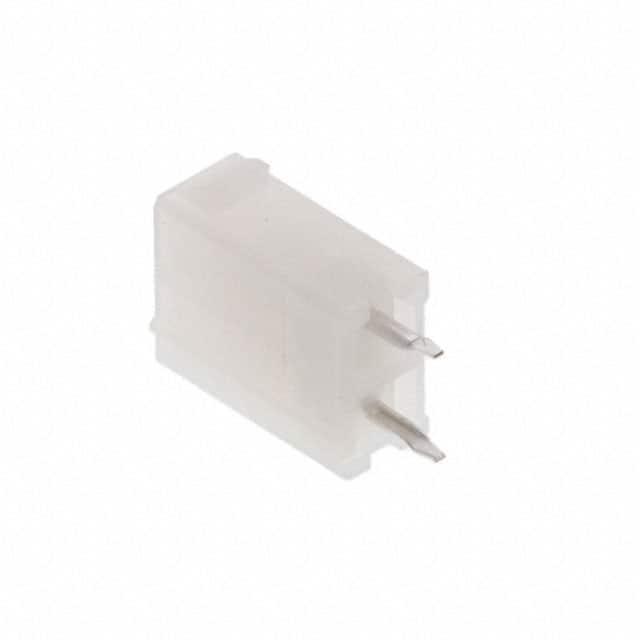

MOLEX 矩形连接器 - 针座 - 公插针 460150206

460150206概述

    Mini-Fit Plus Header 技术手册概述

    1. 产品简介


    Mini-Fit Plus Header 是一种专为电源和板对线连接而设计的电子元器件。它属于 Molex 公司的 PCB Headers 系列,具有双行垂直排列的特点,能够承载最多两个电路。此产品特别适用于需要高效连接且空间有限的应用场景,如工业控制、通信设备、汽车电子等领域。

    2. 技术参数


    | 参数 | 值 |

    | 电路数(最大) | 2 |
    | 接触电流(最大) | 13.0A |
    | 最大电压 | 600V |
    | 工作温度范围 | -40°C 到 +105°C |
    | 引脚长度 | 1.80mm |
    | 锡镀层厚度 | 1.270µm |
    | 铜合金材料 | 高导电性铜合金 |
    | 模塑树脂材料 | 尼龙 |

    3. 产品特点和优势


    - 高载流能力:每个电路的最大载流能力达到 13A,适合高功率应用场景。
    - 宽温度范围:工作温度范围从 -40°C 到 +105°C,确保在极端环境下的稳定性能。
    - 双排设计:提供紧凑的布局空间,适合多种复杂安装环境。
    - 安全认证:通过 CSA 和 UL 认证,确保符合国际安全标准。
    - 耐久性强:最高可达 75 次插拔周期,满足长期使用需求。

    4. 应用案例和使用建议


    Mini-Fit Plus Header 主要应用于工业自动化设备、通信基站、汽车电子等领域。例如,在工业控制柜中,这些连接器可以用于连接各种传感器和执行器,保证设备的可靠运行。使用建议包括:选择合适的焊锡温度以避免材料损伤;定期检查连接部位的磨损情况,确保良好的接触性能。

    5. 兼容性和支持


    - 兼容性:Mini-Fit Plus Header 与 Molex 其他型号的 Mini-Fit Jr. Receptacle Housing 兼容,能够实现便捷连接。
    - 技术支持:制造商提供了详细的产品规格书和技术支持文档,用户可随时访问 Molex 官方网站获取最新信息和帮助。

    6. 常见问题与解决方案


    - Q: 连接器插拔困难怎么办?
    - A: 检查引脚是否有弯曲或损坏,确认焊锡过程没有导致连接器变形。

    - Q: 如何正确选择合适的连接器?
    - A: 根据实际应用需求(如电流负载、工作环境等),参考产品规格书进行选择。

    7. 总结和推荐


    综上所述,Mini-Fit Plus Header 具有高性能、高可靠性和广泛应用领域的优势,特别是在高电流应用环境中表现出色。我们强烈推荐这一系列的产品,以满足您在工业控制和自动化领域的多样化需求。

460150206参数

参数
颜色 -
排数 2
间距-配接 4.2mm
额定电流 13A
防护等级 -
针脚数 2pin
触头镀层 - 配接
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
长*宽*高 5.4mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

460150206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

460150206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 460150206 460150206数据手册

460150206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ ¥ 1.9025
48000+ ¥ 1.8541
72000+ ¥ 1.8058
库存: 240000
起订量: 24000 增量: 24000
交货地:
最小起订量为:24000
合计: ¥ 45660
