530480810

厂牌: MOLEX
产品描述: Molex 1.25mm间距8p单排排针 线对板连接器, PicoBlade系列, 直角, 通孔安装
供应商型号: 530480810
供应商: 云汉优选
标准整包数: 10

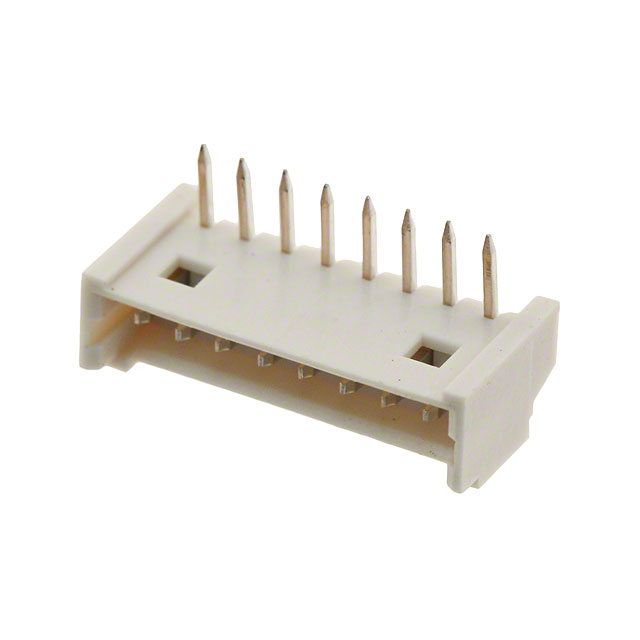

MOLEX 矩形连接器 - 针座 - 公插针 530480810

530480810概述


    产品简介


    产品名称:PicoBlade PCB Header
    PicoBlade PCB Header 是一种用于信号传输和线到板连接的电子元器件。它采用单排设计,具有直角通孔结构,镀锡(Sn)表面处理和摩擦锁紧机制。此产品的额定电流为1.0A,最大电压为125V。适用于各种电子设备和系统,特别是需要高密度连接的应用场景。

    技术参数


    以下是PicoBlade PCB Header 的技术规格:
    - 电路数:8
    - 额定电流:1.0A
    - 最大电压:125V
    - 插拔寿命:可达30次
    - 接触材料:镀锡
    - 温度范围:-40°C 至 +85°C
    - 焊尾长度:2.30mm
    - 外壳材质:尼龙
    - 引脚间距:1.25mm
    - 包装类型:托盘
    - 推荐PCB厚度:0.80mm

    产品特点和优势


    1. 高可靠性:高达30次的插拔寿命确保长期稳定运行。
    2. 高电流容量:1.0A的最大额定电流使其适用于多种高电流应用场合。
    3. 宽温度范围:在-40°C 至 +85°C的环境中都能正常工作。
    4. 安全环保:符合RoHS、REACH等多项环保标准,保证产品无有害物质。
    5. 机械锁定:采用摩擦锁紧机制,确保连接可靠稳定。

    应用案例和使用建议


    应用案例
    - 智能家居设备:在智能灯泡、传感器等设备中作为信号传输接口。
    - 工业自动化设备:用于PLC模块间的信号传输和电源供应。
    - 通信设备:在路由器、交换机等设备中提供高速信号传输路径。
    使用建议
    - 安装时注意事项:确保PCB厚度在推荐范围内,避免过度弯曲或压力导致损坏。
    - 测试与验证:在大批量生产前,进行插拔寿命和环境适应性测试以确保产品可靠性。
    - 散热设计:考虑到大电流使用可能引起的发热问题,建议采取适当的散热措施。

    兼容性和支持


    - 兼容性:该产品可以与同系列的其他产品(如510211111)完美兼容,实现信号和电源的有效传输。
    - 技术支持:厂商提供详尽的技术文档和在线支持,帮助用户快速解决问题和优化设计方案。

    常见问题与解决方案


    1. 问题:插拔寿命低于预期。
    - 解决方案:检查PCB安装和插头对齐情况,确认没有过度弯曲或过紧的装配。

    2. 问题:信号传输不稳定。
    - 解决方案:确保接触良好,清洁连接器表面,并调整连接器位置以达到最佳接触效果。

    3. 问题:产品耐温性能不足。
    - 解决方案:确认实际工作环境是否在产品规格范围内,必要时采取额外散热措施。

    总结和推荐


    综上所述,PicoBlade PCB Header 以其卓越的性能、稳定的耐用性和广泛的适用性成为市场上值得信赖的产品。其高电流容量和宽工作温度范围使其成为各种应用场景的理想选择。如果你正在寻找一款可靠的信号传输和电源供应解决方案,强烈推荐使用PicoBlade PCB Header。

530480810参数

参数
防护等级 -
类型 Detent Lock,Header
颜色 -
针脚数 8pin
间距-配接 1.25mm
排数 1
额定电流 1A
触头镀层 - 配接
触头镀层厚度 - 配接 -
长*宽*高 11.75mm*3.5052mm*5.5mm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 托盘

530480810厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

530480810数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 530480810 530480810数据手册

530480810封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.712
20+ ¥ 2.5764
库存: 18
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.12
