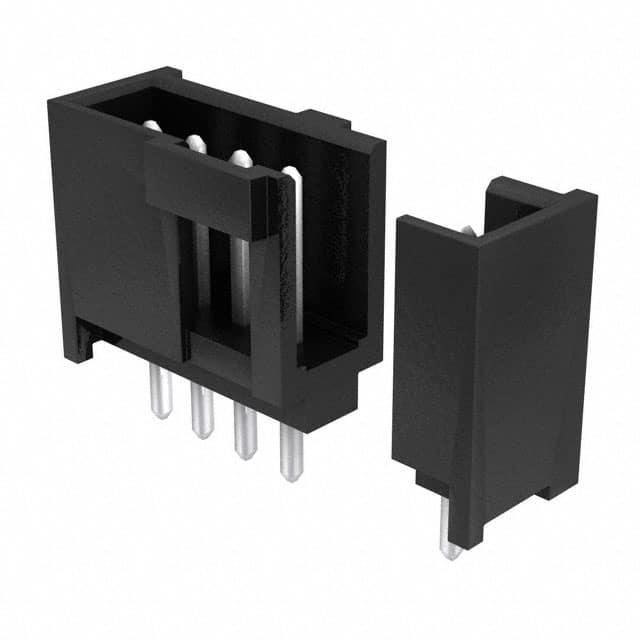

901361112

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 12pin 3A 3μm 锡 黑色 通孔安装 31.67mm(长度)*7.21mm(高度)
供应商型号: Q-901361112
供应商: 期货订购
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901361112

901361112概述

    C-Grid III Header 技术手册

    1. 产品简介


    C-Grid III Header 是一款专为信号传输和线到板连接设计的 PCB 连接器。它属于单排垂直、遮蔽式 PCB 插头系列,配备 12 个电路通道,具有 4 微米的镀锡(Sn)层覆盖镍(Ni)层的终端处理。C-Grid III Header 主要应用于信号传输、线到板连接等场合。

    2. 技术参数


    以下是 C-Grid III Header 的主要技术规格:
    - 电路数量:12 个(最大可加载 12 个)
    - 额定电流:每个触点最大 3.0 安培
    - 额定电压:最高 350 伏交流/直流
    - 工作温度范围:-55°C 至 +125°C
    - 连接器类型:单排、垂直、遮蔽式
    - 引脚间距:2.54 毫米(用于接合接口和终端接口)
    - 终端处理:4 微米的锡(Sn)镀层覆盖镍(Ni)层
    - 材料:触点材料为黄铜,树脂为聚酯材料
    - 包装类型:托盘式
    - PC 尾长度:2.90 毫米
    - 插头适配性:带有锁定装置,可用于特定型号的插针
    - 阻燃性:符合 IPC 1752A Class C 和 Class D,满足 IEC-62474 标准

    3. 产品特点和优势


    C-Grid III Header 具有多项显著的特点和优势:
    - 高可靠性:采用 4 微米锡镀层覆盖镍的工艺,确保了高可靠性和长时间的使用寿命。
    - 高电流承载能力:单个触点的最大电流承载能力达到 3.0 安培,适用于高电流应用场景。
    - 宽温度范围:能够在极端温度环境下(-55°C 到 +125°C)正常工作,适用于恶劣的工作环境。
    - 遮蔽设计:有效的遮蔽设计提高了抗干扰能力,确保了信号传输的稳定性。
    - 兼容性良好:与特定型号的插针适配,能够实现稳固可靠的连接。

    4. 应用案例和使用建议


    应用场景:C-Grid III Header 常被应用于信号传输、线到板连接等场景,特别是在需要高可靠性和稳定性的情况下。
    使用建议:
    - 在安装过程中,应确保焊锡过程按照标准操作,避免焊接不良导致接触不良。
    - 使用前需检查是否有损坏或弯曲的触点,以保证最佳性能。
    - 定期进行清洁和维护,以延长产品的使用寿命。

    5. 兼容性和支持


    - 兼容性:C-Grid III Header 与特定型号的插针适配良好,适合于多种 PCB 设计。
    - 支持和服务:厂商提供了详细的技术文档和使用指南,此外,还提供了标准的售后支持服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题:连接器触点出现接触不良的情况。
    - 解决方案:检查焊接工艺是否规范,确保每个触点都牢固连接。

    - 问题:插头不能顺利插入插座。
    - 解决方案:检查是否有弯曲或损坏的触点,必要时更换新的连接器。

    - 问题:连接器长时间使用后出现过热现象。
    - 解决方案:确认是否在规定的电流和电压范围内使用,避免超负荷使用。

    7. 总结和推荐


    C-Grid III Header 具有高可靠性和宽温度范围的优势,在信号传输和线到板连接的应用中表现出色。通过高电流承载能力和优秀的遮蔽设计,确保了稳定性和抗干扰能力。结合其良好的兼容性和厂商提供的优质售后服务,C-Grid III Header 是一款值得信赖的产品,推荐用于各种工业控制、医疗设备、通讯设备等领域。

901361112参数

参数
触头镀层厚度 - 配接 3μm
防护等级 -
额定电流 3A
类型 Header,Latch Holder
间距-配接 2.54mm
针脚数 12pin
触头镀层 - 配接
颜色 黑色
排数 1
长*宽*高 31.67mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘

901361112厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901361112数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901361112 901361112数据手册

901361112封装设计

查看详情并下载
Symbol
Footprint
3D Model
