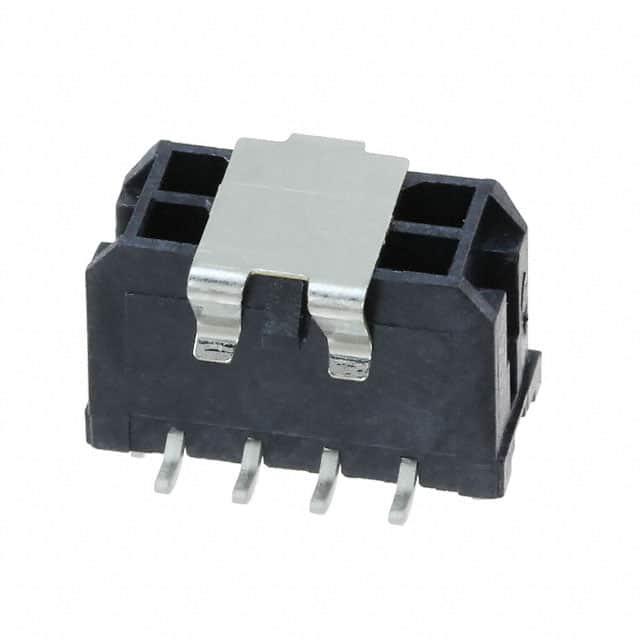

430450816

厂牌: MOLEX
产品描述: Molex 3.0mm间距8p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: Q-430450816
供应商: 期货订购
标准整包数: 2800
MOLEX 矩形连接器 - 针座 - 公插针 430450816

430450816概述


    产品简介


    Micro-Fit 双排连接器是一种用于电线到板子及电线到电线连接的高性能连接系统。本系列连接器适用于18至30 AWG的多股线,通过压接技术并采用镀锡或镀金端子实现稳定可靠的连接。该系列连接器广泛应用于工业自动化、通信设备、汽车电子等领域,是现代电子产品设计不可或缺的重要组成部分。

    技术参数


    | 序列号 | 安全认证机构 | 额定电压 (V) | 单电路额定电流 (A) |
    ||
    | 43020 | UL/CSA/IEC | 350/600/250 | 5/7/5 |
    | 43025 | UL/CSA/IEC | 600/600/250 | 8/8/5 |
    | 172952 | UL/CSA/IEC | 600/600/pending | 5/7/pending |
    | 43045 | UL/CSA/IEC | 600/600/250 | 8/8/5 |
    | 44914 | UL/CSA/IEC | 600/600/250 | 8/8/5 |
    其他电气特性如下:
    - 绝缘电阻:最小值为1000兆欧
    - 介电耐压:施加两倍额定电压加上1000伏的交流电压1分钟,无击穿且泄漏电流小于5毫安
    - 电容:最大值为2皮法
    - 接触电阻:初始最大值为10毫欧

    产品特点和优势


    Micro-Fit 双排连接器具备以下几个显著特点:
    1. 安全性:获得多项安全认证(如UL、CSA、IEC),确保在严苛环境下的可靠性。
    2. 多功能性:适用于不同尺寸的电线,范围覆盖18至30 AWG,可满足多种应用需求。
    3. 高接触稳定性:接触电阻低,机械强度高,保障长期使用的稳定性和可靠性。
    4. 易于安装:提供简便的插拔操作力,简化安装过程,减少人工成本。
    5. 环保耐用:材料选用抗老化、耐腐蚀的材质,适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    Micro-Fit 双排连接器适用于工业自动化控制系统、通信基站、汽车电子设备等多种场合。例如,在工业自动化控制系统中,它能确保关键信号传输的稳定性和安全性;在汽车电子设备中,它能够承受振动、高低温变化等恶劣条件。
    使用建议
    1. 电线选择:根据应用需求选择合适的电线规格(如18 AWG、20 AWG等),确保接触良好。
    2. 温度管理:合理规划设备的工作温度,避免超过30°C的温升,以防止过热现象。
    3. 定期检查:定期检查连接器的电气和机械性能,确保其正常工作。

    兼容性和支持


    Micro-Fit 双排连接器与其他标准尺寸的电线和连接器具有良好的兼容性。供应商Molex提供了详尽的技术支持和售后服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:确保电线与端子的连接稳固,调整插入深度,确保接触良好。

    2. 机械损伤
    - 解决方案:检查连接器外壳是否有损坏或变形,及时更换损坏部件。
    3. 温度过高
    - 解决方案:检查设备工作环境温度,合理规划散热方案,降低温升。

    总结和推荐


    综上所述,Micro-Fit 双排连接器凭借其卓越的安全性、多功能性和易用性,成为众多应用场景的理想选择。它不仅能满足严格的电气和机械要求,还能适应各种复杂的使用环境。我们强烈推荐这款连接器给需要高度可靠和稳定的电子系统设计者和制造商。
    希望以上内容能够帮助您更好地理解和应用Micro-Fit双排连接器,如果您有任何疑问或需要进一步的信息,请随时联系我们。

430450816参数

参数
防护等级 -
排数 2
间距-配接 3mm
触头镀层 - 配接
针脚数 8pin
颜色 黑色
触头镀层厚度 - 配接 380nm
类型 Header,Locking Ramp
额定电流 8A
长*宽*高 16.15mm*8.763mm*11.2mm
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430450816厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450816数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450816 430450816数据手册

430450816封装设计

查看详情并下载
Symbol
Footprint
3D Model
