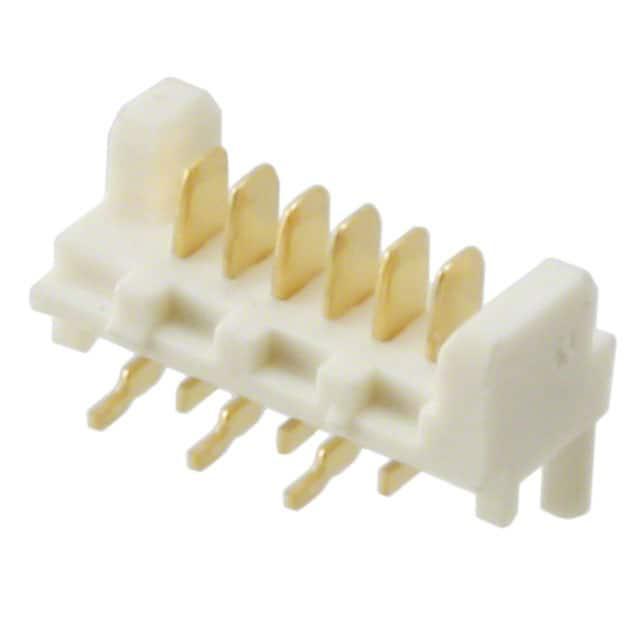

908140706

厂牌: MOLEX
产品描述: 6pin 1.27mm 1 Header,Push-Pull 1.2A 3μm 锡 贴片安装 11.4mm*5.0038mm*6.9mm
供应商型号: AV-A-MLX908140706
供应商: Avnet
标准整包数: 600
MOLEX 矩形连接器 - 针座 - 公插针 908140706

908140706概述

    PICOFLEX CONNECTOR SYSTEM 技术手册解析

    1. 产品简介


    PICOFLEX连接器系统是一系列专为高可靠性和耐用性设计的电子元器件。这些连接器主要用于电路板(PCB)之间以及板内接线的连接,适用于广泛的应用场景,如通信设备、医疗仪器、工业控制等。PICOFLEX系列提供多种连接方式,包括垂直通孔(Vertical Through Hole)、表面贴装技术(Surface Mount Technology, SMT)等,满足不同用户的需求。

    2. 技术参数


    基本电气特性
    - 最大电流:1.2A(根据型号不同有所差异)
    - 电压等级:AC/DC 250V
    - 工作温度范围:-40°C 到 +105°C
    - 存储温度范围:-40°C 到 +85°C
    机械性能
    - 插入力:首次插入时为1.7N(锡接触)/1.5N(钯镍/金接触)
    - 拔出力:最低0.25N
    - 耐用性:根据连接材质不同,耐用次数可达30次至100次不等
    环境适应性
    - 湿度测试:在+40°C、90%-95%相对湿度条件下暴露1000小时后,接触电阻变化不超过10mΩ
    - 高温测试:在+105°C条件下暴露240小时后,接触电阻变化不超过10mΩ
    - 低温测试:在-40°C条件下暴露96小时后,接触电阻变化不超过10mΩ
    - 热循环测试:在-40°C至+105°C之间进行10个循环的热循环后,接触电阻变化不超过10mΩ
    - 腐蚀性气体测试:在SO2和H2S环境中暴露240小时后,接触电阻变化不超过10mΩ
    焊接和回流耐受性
    - 焊接耐热性:在230°C下浸泡5秒后无损坏
    - 回流耐温性:通过特定的回流焊工艺后无损坏

    3. 产品特点和优势


    - 高效连接:提供快速且稳定的电气连接,适合高速数据传输需求。
    - 高可靠性:经过严格的环境适应性测试,确保在恶劣环境下也能保持稳定性能。
    - 多样化的安装方式:提供多种安装方式,如垂直通孔、表面贴装等,方便用户选择最适合的安装方法。
    - 卓越的兼容性:能够与其他主流电子元件良好配合,提高整体系统的兼容性和灵活性。

    4. 应用案例和使用建议


    应用案例
    PICOFLEX连接器系统广泛应用于各种领域,例如通信设备、医疗仪器、工业控制系统等。例如,在医疗设备中,它们能够承受频繁的消毒过程,同时保持良好的电气连接性能。在工业自动化系统中,它们能有效抵抗振动和冲击,确保系统稳定运行。
    使用建议
    - 在高温环境下使用时,注意选择具有良好温度稳定性的连接器型号。
    - 进行焊接和回流操作时,严格按照推荐的焊接温度曲线进行操作,以避免损坏。
    - 定期检查连接器的状态,及时更换磨损严重的部件,以保证系统的长期可靠性。

    5. 兼容性和支持


    - 兼容性:PICOFLEX连接器系统与其他主流电子元件具有良好的兼容性,方便集成到现有系统中。
    - 厂商支持:制造商提供了详细的技术文档和用户手册,同时提供全面的技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题1:连接器出现接触不良现象
    - 解决方案:检查插入力是否在标准范围内,必要时重新插入连接器或更换新的连接器。

    - 问题2:长时间使用后连接器发生松动
    - 解决方案:检查终端保留力是否达到最小要求,必要时增加固定措施以增强连接稳固性。

    - 问题3:连接器在高温环境中表现不佳
    - 解决方案:确认所选型号是否符合高温要求,如有需要可以选用更高温等级的产品。

    7. 总结和推荐


    总体而言,PICOFLEX连接器系统凭借其优良的电气性能、机械强度和环境适应性,非常适合在各类复杂环境中应用。其丰富的型号选择和出色的兼容性也为用户提供了更大的灵活性。强烈推荐在高可靠性需求的电子设备中采用此款连接器系统。

908140706参数

参数
针脚数 6pin
间距-配接 1.27mm
排数 1
排距 -
防护等级 -
触头镀层厚度 - 配接 3μm
颜色 -
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 1.2A
长*宽*高 11.4mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

908140706厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908140706数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908140706 908140706数据手册

908140706封装设计

查看详情并下载
Symbol
Footprint
3D Model
