0702871172

厂牌: MOLEX
产品描述: 54pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 68.58mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

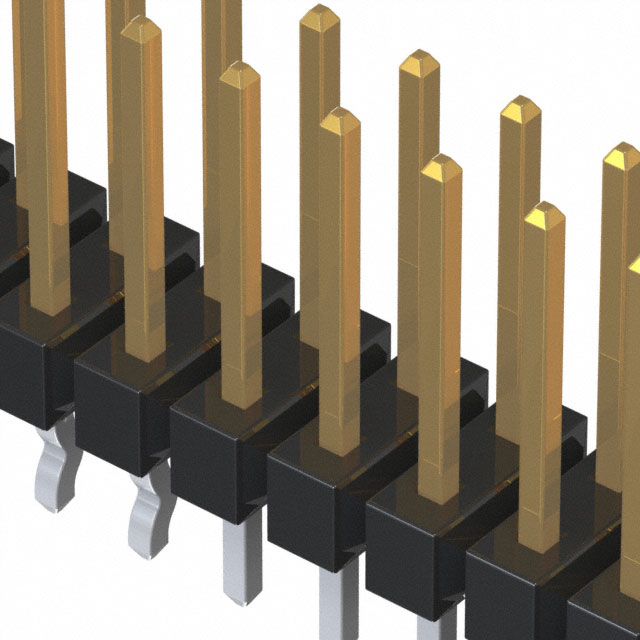

MOLEX 矩形连接器 - 针座 - 公插针 0702871172

0702871172概述

    高温高压电子元器件技术手册解析

    一、产品简介


    本产品为高温高可靠性电子连接器,专为满足严苛工作环境设计,适合于工业控制、汽车电子、通信设备等领域。产品具有双排结构,采用0.025英寸正方形针脚和0.100英寸间距布局,同时配备稳固的保留销设计以增强稳定性。产品提供多种电路配置选项,包括4至100路,可根据客户需求进行定制化生产。

    二、技术参数


    以下为产品的关键技术和性能参数:
    - 材料:
    - 插座部分:玻璃填充液晶聚合物,UL94 V-0阻燃等级,黑色外观。
    - 针脚部分:铜合金基材,表面镀层包括选择性金、镍及锡。
    - 镀层厚度:
    - 总体镀锡:0.00381mm(最小)。
    - 总体镍底层:0.00127mm(最小)。
    - 选择性金层(15μin):0.00038mm(最小)。
    - 选择性金层(30μin):0.00076mm(最小)。
    - 针脚性能:
    - 推出力:≥3磅(任一方向)。
    - 电路配置:
    - 支持从4路到100路的电路数量,具体布局参见尺寸表。
    - PCB焊接要求:
    - 必须符合Solderability Specification SMES-152,允许焊带表面存在局部气孔。
    - 环境适应性:
    - 工作温度范围:暂无明确说明,但可参考类似型号适用范围(如-40℃至+125℃)。
    三、产品特点与优势
    1. 高可靠性:独特的保留销设计确保连接器在极端环境下的稳定运行,避免因松动或振动导致的接触不良问题。
    2. 宽泛的应用范围:适配多类电路板布局,支持从低密度到高密度的复杂布线需求。
    3. 多样化镀层选择:提供锡、镍及不同厚度的金镀层,满足不同的耐久性和导电性能需求。
    4. 环保与安全:采用符合UL标准的阻燃材料,提升安全性,减少火灾隐患。
    四、应用案例与使用建议
    本产品广泛应用于工业自动化控制系统、车载电子模块以及高速通信接口中。以下为典型应用场景及优化建议:
    - 工业自动化控制:适用于伺服电机驱动器、PLC模块之间的信号传输,需注意避免针脚过度弯折,建议增加柔性线缆以降低应力。
    - 汽车电子:用于发动机管理系统、车灯控制单元间的高可靠连接,建议搭配热缩管保护针脚及焊点部位。
    - 通信设备:适用于高速网络交换机背板,使用前需确认PCB厚度符合要求(典型值为1.57mm)。
    五、兼容性与支持
    1. 兼容性:该连接器与多种PCB板材质(FR4、铝基板等)兼容,但需提前核对实际厚度和表面处理工艺。
    2. 技术支持:由Molex电子科技提供全套售后支持,包括技术文档下载、样品测试及批量定制服务。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针焊接后出现开裂 | 确保焊接温度与时间符合规范,推荐使用回流焊工艺;检查PCB板质量是否达标。 |
    | 连接器推入时阻力过大 | 检查针脚插入深度是否正确,必要时使用润滑剂。 |
    | 长期使用后接触电阻升高 | 定期清洁针脚表面氧化层,必要时更换镀层为更高耐磨性的金层。 |
    七、总结与推荐
    总体而言,该高温高可靠连接器凭借其优异的结构设计和多样化的规格配置,在工业、汽车和通信领域展现了卓越的应用价值。建议客户根据实际应用场景选择合适的镀层类型及电路规模,同时遵循正确的安装与维护流程。强烈推荐此产品用于需要高可靠性和恶劣环境适应能力的关键应用场景。

0702871172参数

参数
针脚数 54pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 380nm
额定电流 3A
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
颜色 黑色
长*宽*高 68.58mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0702871172厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0702871172数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0702871172 0702871172数据手册
