1054292304

厂牌: MOLEX
产品描述: Header,Latch Holder 2.5mm 2 4pin 4A 760nm 金 贴片安装 8.23mm(长度)*10.75mm(高度)
供应商型号: Q-1054292304
供应商: 期货订购
标准整包数: 900

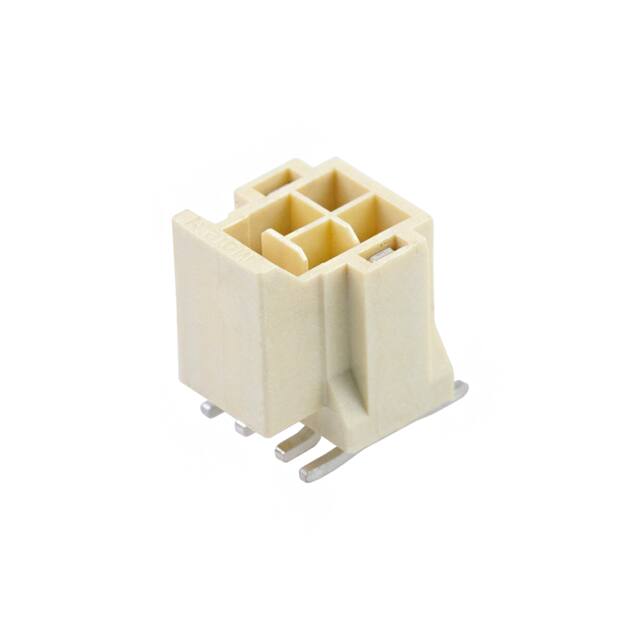

MOLEX 矩形连接器 - 针座 - 公插针 1054292304

1054292304概述

    Nano-Fit Power Connectors 技术手册

    产品简介


    Nano-Fit Power Connectors 是一款专为电源连接设计的高可靠性电子元件。本产品属于 PCB Headers 系列,适用于线对板连接场景。具体来说,它是一款垂直贴装(Surface Mount)型接头,采用双排设计,具有四个电路通道,支持 2.50mm 接口间距。产品采用镀金 (Au) 和锡 (Sn) 电镀工艺,确保在高温和恶劣环境下仍能保持优异性能。该产品通过了光焰测试,具有良好的阻燃能力。

    技术参数


    - 电气参数:最大电流承载能力为每触点 7.0A,最大电压承受能力为 250V AC (RMS)。
    - 物理特性:接触次数可达 50 次,树脂材料为液晶聚合物(Liquid Crystal Polymer),净重量为 0.740g。
    - 工作环境:工作温度范围为 -40°C 至 +115°C。
    - 接口特性:2.50mm 的接口间距,触点镀金厚度不小于 0.762μm,端子镀锡厚度同样为不小于 0.762μm。

    产品特点和优势


    Nano-Fit Power Connectors 主要特点包括:
    - 镀金处理:每个触点均经过 0.76µm 镀金处理,提升抗腐蚀能力和导电性能。
    - 光焰测试合格:产品符合光焰测试标准,确保在火灾环境中安全可靠。
    - 多接口设计:采用双排四路设计,适合多种应用场景。
    - 兼容性强:可与 Nano-Fit 接收端插座 105308 配合使用,实现稳定可靠的连接。

    应用案例和使用建议


    Nano-Fit Power Connectors 主要应用于电源系统中,典型的应用场景包括工业自动化设备、通信基础设施、医疗设备以及家用电器等。在这些应用场景中,该产品能够提供高效稳定的电源连接。
    使用建议:
    - 在安装过程中,确保焊点牢固且无虚焊现象。
    - 使用推荐的 1.60mm 厚度 PCB 板,以获得最佳的机械稳定性和电气性能。
    - 在极端温度条件下(如低温或高温环境),请确保连接部分完全固定,防止因热胀冷缩导致松动。

    兼容性和支持


    Nano-Fit Power Connectors 可与同系列的 Nano-Fit 接收端插座 105308 配合使用。此外,产品还提供了详细的包装规格(如 1054291000-PK-000),方便批量生产和运输。厂商也提供了技术支持和售后保障,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 确保焊接温度足够,增加焊接时间。 |
    | 接触电阻过大 | 检查各触点是否清洁,重新插拔几次以保证良好接触。 |

    总结和推荐


    Nano-Fit Power Connectors 凭借其出色的电气特性和可靠性,在电源连接领域表现出色。它具备多种优势,包括可靠的镀金处理、优异的光焰测试性能、易于配置的设计以及广泛的适用性。对于需要高稳定性电源连接的应用场合,Nano-Fit Power Connectors 是一个值得推荐的选择。
    建议在选择此产品时,注意参考制造商提供的最新技术文档,以确保使用过程中发挥最佳性能。

1054292304参数

参数
针脚数 4pin
间距-配接 2.5mm
类型 Header,Latch Holder
排数 2
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
额定电流 4A
颜色 -
长*宽*高 8.23mm(长度)*10.75mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1054292304厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1054292304数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1054292304 1054292304数据手册

1054292304封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ ¥ 13.3398
库存: 90000
起订量: 900 增量: 900
交货地:
最小起订量为:900
合计: ¥ 12005.82
