705550054

厂牌: MOLEX
产品描述: 20pin 2.54mm 1 Header,Latch Holder 3A 380nm 金 黑色 通孔安装 54.61mm(长度)*13.59mm(高度)
供应商型号: Q-705550054
供应商: 期货订购
标准整包数: 360

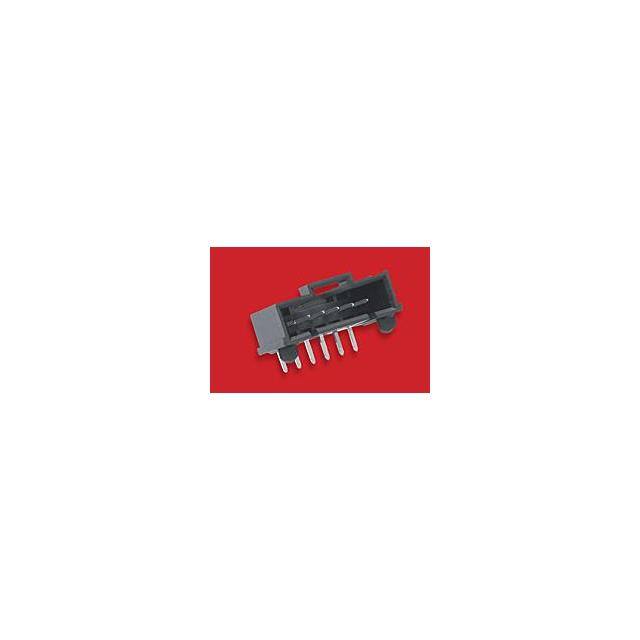

MOLEX 矩形连接器 - 针座 - 公插针 705550054

705550054概述

    电子元器件产品技术手册

    产品简介


    本产品为SL PCT Header Ass'y RTAN Pegs(型号为70555),由Molex Electronic Technologies, LLC制造。该产品属于插座连接器系列,广泛应用于通信设备、计算机、工业控制、汽车电子等领域。通过其独特的设计,该产品能够确保高效的数据传输和可靠的电气连接。

    技术参数


    - 尺寸单位:毫米 (mm)
    - 单位比例:1:1
    - 公差:
    - 角度公差:±0.0
    - 精度位数:±0.25 (1位小数)
    - 尺寸公差:±0.0
    - 材料:
    - 外壳材料:聚酯,UL94V-0,黑色
    - 终端材料:磷青铜
    - 镀层:
    - 镀亮锡:3.75微米最小覆盖层,镍下层
    - 选择金:0.38微米最小接触区域,1.90微米最小尾部区域,镍下层
    - 选择亮锡:3.81微米最小覆盖层,镍下层
    - 选择金:0.76微米最小接触区域,1.90微米最小尾部区域,镍下层
    - 规格:
    - 插座电路:1到25个
    - 允许的公差范围:2-10个电路允许的外壳变化,11-25个电路允许的外壳变化
    - 包装:PK-70873-0015

    产品特点和优势


    1. 高可靠性:采用优质材料和精细工艺,确保产品在各种恶劣环境下的稳定运行。
    2. 广泛的适用性:适用于多种电气和电子产品,包括通信、计算机、工业控制和汽车电子。
    3. 高效的电气性能:通过精心设计的结构和材料选择,确保高效的电气传输性能。
    4. 易于安装和维护:简洁的设计使其安装便捷,减少故障率。

    应用案例和使用建议


    1. 通信设备:如交换机、路由器等,用于数据传输和信号分配。
    2. 工业控制:在工厂自动化系统中,用于控制和监测信号的传输。
    3. 汽车电子:如发动机控制系统、车身控制系统等,用于车载电子系统的连接。
    使用建议:
    - 在使用前,请仔细检查产品的规格和尺寸,确保符合应用需求。
    - 安装时,请遵循制造商的安装指南,以确保正确安装。
    - 定期进行维护和检查,以确保长期稳定运行。

    兼容性和支持


    - 该产品可以与70400和70430 Option G SL Connectors系列互连。
    - Molex Electronic Technologies, LLC提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:连接不稳定。
    解决方案:检查安装是否正确,确保连接器完全插入。
    2. 问题:电气性能下降。
    解决方案:定期清洁和维护,确保良好的电气接触。
    3. 问题:外壳损坏。
    解决方案:更换新的外壳组件。

    总结和推荐


    综上所述,SL PCT Header Ass'y RTAN Pegs(型号为70555)是一款高性能、高可靠性的插座连接器,适用于多种电气和电子产品。凭借其广泛的应用领域和优良的性能,该产品在市场上具有较高的竞争力。推荐用户在相关应用场景中使用此产品,以确保系统的高效运行和长期稳定性。

705550054参数

参数
针脚数 20pin
间距-配接 2.54mm
排数 1
排距 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
额定电流 3A
颜色 黑色
防护等级 -
触头镀层 - 配接
长*宽*高 54.61mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 盒装,管装

705550054厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705550054数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705550054 705550054数据手册

705550054封装设计

查看详情并下载
Symbol
Footprint
3D Model
