436500423

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 4pin 8.5A 760nm 金 黑色 贴片安装 15.65mm(长度)*5.57mm(高度)
供应商型号: Q-436500423
供应商: 期货订购
标准整包数: 1400

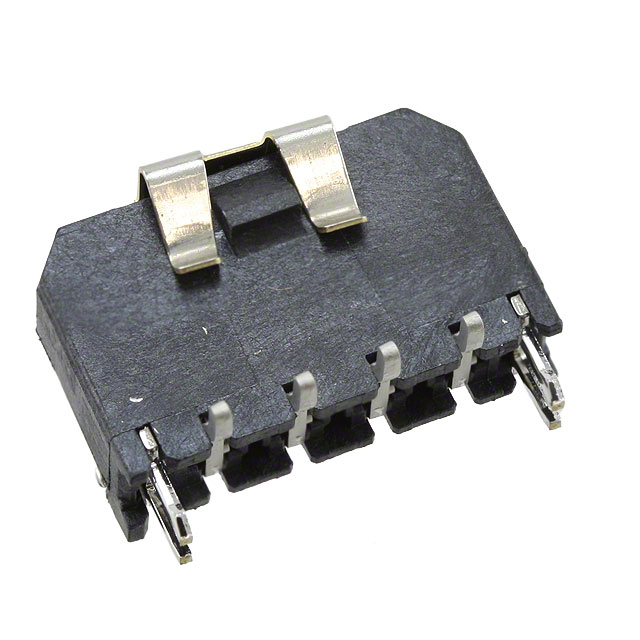

MOLEX 矩形连接器 - 针座 - 公插针 436500423

436500423概述

    # MICRO FIT (3.0) VERTICAL SMT CLIPS 技术手册

    产品简介


    MICRO FIT (3.0) 垂直表面贴装夹具是一种广泛应用于电子连接器领域的组件。它主要用于单排结构的电路板设计,支持自动化生产(如Tape and Reel包装),并以卓越的机械性能和电学特性著称。这类连接器通常用于消费电子、工业控制、通信设备及汽车电子等领域。

    技术参数


    以下是MICRO FIT (3.0) 垂直SMT夹具的主要技术规格:
    | 参数名称 | 规格范围 |

    | 插针间距 | 3.00 ± 0.10 mm |
    | 接触材料 | 黑色玻璃填充液晶聚合物(UL94V-0) |
    | 插头接合孔径 | 1.088 mm |
    | 插头接触镀层厚度 | ≥ 0.15 µm |
    | 最大接触电阻 | ≤ 5 mΩ |
    | 工作温度范围 | -40°C 至 +105°C |
    | 焊锡尾部镀层 | 选择性镀镍或镀金 |
    | 适用PCB厚度 | 1.57 ± 0.05 mm |

    产品特点和优势


    MICRO FIT (3.0) 垂直SMT夹具具有以下显著特点:
    1. 紧凑设计:3.0 mm插针间距满足高密度布线需求。
    2. 可靠连接:采用高性能材料保证长期稳定的电气性能。
    3. 高精度制造:零件尺寸公差严格控制,确保装配一致性。
    4. 耐用性:耐腐蚀镀层适合多种恶劣工作环境。
    5. 兼容性强:与MICRO FIT (3.0) 接收器系列完美匹配,可互换使用。

    应用案例和使用建议


    应用案例
    此夹具广泛应用于汽车电子、家用电器和物联网模块中。例如,在智能家居设备中,这些夹具用于快速连接多通道传感器信号线,减少布线复杂度并提升可靠性。
    使用建议
    1. 在焊接前确认PCB厚度与夹具推荐值一致。
    2. 使用适当的焊接工艺(如回流焊)以防止过度变形。
    3. 定期清洁接口区域,避免灰尘或污染物影响性能。

    兼容性和支持


    MICRO FIT (3.0) 垂直SMT夹具完全兼容同类MICRO FIT (3.0) 系列产品,并可通过标准Tape and Reel方式进行大批量自动化生产。制造商提供全面的技术支持和售后服务,包括样品申请、定制开发和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 调整插针位置,减少摩擦 |
    | 接触不良 | 检查镀层完整性和表面清洁情况 |
    | 不稳定插入 | 确保PCB板平整,避免扭曲 |

    总结和推荐


    MICRO FIT (3.0) 垂直SMT夹具凭借其紧凑设计、高可靠性和广泛的适用性,成为现代电子设备的理想选择。无论是从产品性能还是市场竞争力来看,它都表现优异。因此,我们强烈推荐此款连接器用于需要高效集成与稳定运行的应用场景。

436500423参数

参数
防护等级 -
间距-配接 3mm
额定电流 8.5A
触头镀层厚度 - 配接 760nm
颜色 黑色
排数 1
针脚数 4pin
类型 Header,Locking Ramp
触头镀层 - 配接
长*宽*高 15.65mm(长度)*5.57mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

436500423厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500423数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500423 436500423数据手册

436500423封装设计

查看详情并下载
Symbol
Footprint
3D Model
