0026486214

厂牌: MOLEX
产品描述: 21pin 3.96mm 1 分离式,针座 5A 1.52μm 锡 黑色 通孔安装 82.07mm(长度)*22.17mm(高度)
供应商型号:
供应商:
标准整包数: 0

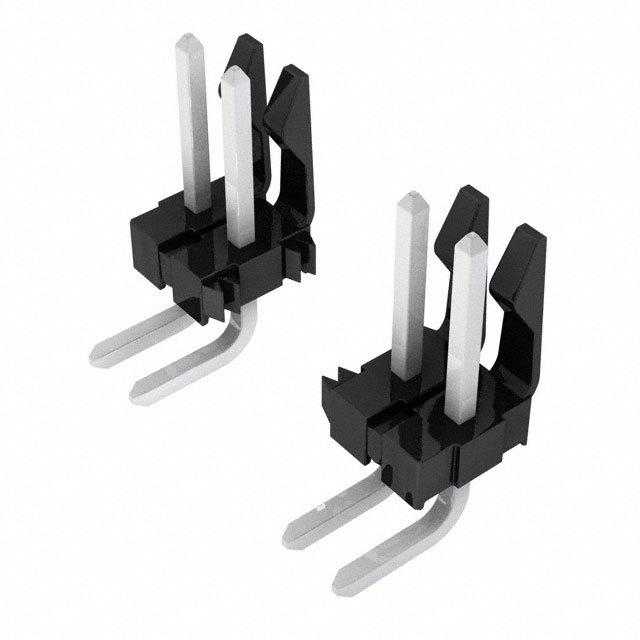

MOLEX 矩形连接器 - 针座 - 公插针 0026486214

0026486214概述

    电子元器件技术手册:KK .156 HEADER ASSEMBLY

    产品简介


    本手册所描述的是KK .156 HEADER ASSEMBLY(41672型号),一种具有摩擦锁断式右角设计的电子元器件。这种组件主要用于电路板上的接线,适用于广泛的电子应用领域,如通信设备、工业控制设备、汽车电子和消费电子产品等。其设计确保了卓越的电气连接稳定性和机械强度,是高性能电子系统中的关键部件。

    技术参数


    - 尺寸参数:
    - 针长(L):1.030mm / 27.94mil 到 1.530mm / 38.86mil
    - 配合高度(M):11.43mm / 0.450inch 到 13.41mm / 0.528inch
    - 弯曲高度(Y):5.41mm / 0.213inch
    - PC尾长(P):3.30mm / 0.130inch 到 15.04mm / 0.592inch
    - 材料:
    - 外壳:聚酯,94V-0级,模制黑色
    - 插针:黄铜
    - 表面处理:
    - 镀锡:最小0.00254mm / 0.000100inch
    - 镀镍:最小0.00127mm / 0.000050inch
    - 包装:
    - 每包数量:依据不同型号包装
    - 其他规格:
    - 焊接耐热性:符合SMES-152标准
    - 插针推力:未焊接前,每个方向的最小推力为3磅

    产品特点和优势


    - 可靠性高:采用高质量材料制造,确保长期稳定的电气连接。
    - 机械强度好:独特的摩擦锁设计保证了插拔过程中的稳定性和安全性。
    - 多样化的表面处理选项:提供多种表面处理选项以适应不同的应用需求。
    - 环境适应性强:符合工业标准的材料选择使其适用于广泛的温度和湿度条件。

    应用案例和使用建议


    该组件广泛应用于各种电路板接线中,特别是在需要高频信号传输的应用场景下表现出色。使用建议如下:
    - 在电路板上安装时,应严格按照制造商提供的布局指南进行安装,以确保最佳性能。
    - 保持良好的接触面清洁度,定期检查并清理接触面以防止氧化或污染导致的性能下降。
    - 避免过度弯曲插针,以免影响其电气连接的稳定性。

    兼容性和支持


    该产品与多种电子元器件和设备兼容,适用于各种标准电路板。厂商提供了详尽的技术支持文档和客户服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    - 问题1:如何确保插针不被轻易推出?
    - 解决方案:按照技术手册的要求,正确安装并使用合适的插头,确保插针有足够的插入力。
    - 问题2:镀锡层容易剥落怎么办?
    - 解决方案:检查表面处理是否符合规格要求,必要时重新进行表面处理。

    总结和推荐


    KK .156 HEADER ASSEMBLY以其优异的电气性能和机械强度,在各类电子设备中表现卓越。对于需要可靠且耐用连接的场合,推荐选用该产品。通过严格的制造工艺和高标准的材料选择,该产品不仅满足当前应用需求,也为未来的应用奠定了坚实的基础。

0026486214参数

参数
针脚数 21pin
间距-配接 3.96mm
排数 1
排距 -
触头镀层厚度 - 配接 1.52μm
防护等级 -
颜色 黑色
触头镀层 - 配接
额定电流 5A
类型 分离式,针座
长*宽*高 82.07mm(长度)*22.17mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
