901200771

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 11pin 3A 380nm 金 黑色 通孔安装 27.94mm(长度)*2.54mm(高度)
供应商型号: Q-901200771
供应商: 期货订购
标准整包数: 1800

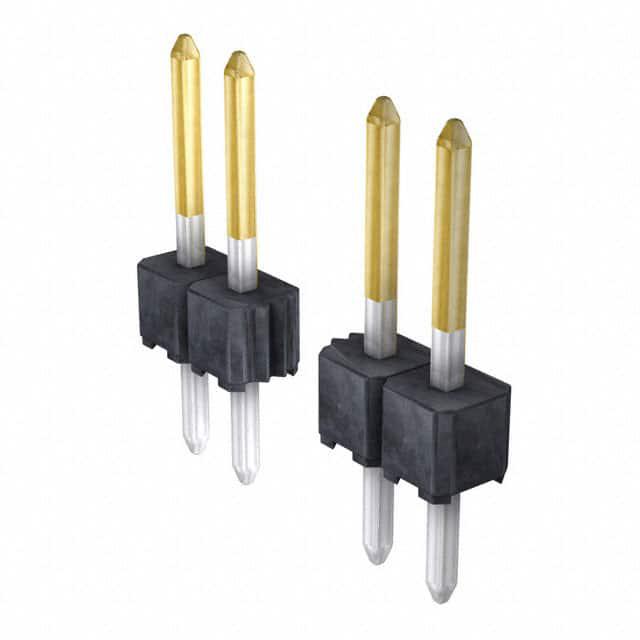

MOLEX 矩形连接器 - 针座 - 公插针 901200771

901200771概述


    产品简介


    单行直插式针座(Single Row Straight Pin Header)是一种常用的电子连接器,主要用于将印刷电路板(Printed Circuit Board, PCB)上的组件以电气方式连接起来。这种连接器常应用于通信设备、工业自动化系统、计算机外围设备以及家用电器等领域。

    技术参数


    以下是单行直插式针座的主要技术参数:
    - 尺寸规格:
    - 引脚中心距(Pitch):2.54 mm (.100 in)
    - 针头直径:0.650 mm (.0255 in)
    - 引脚长度:2.54 mm (.100 in) ~ 50.80 mm (2.000 in)
    - 材料及颜色:
    - 引脚材料:黄铜线
    - 外壳材料:15% 玻璃填充聚酯,UL 94V-0 级阻燃
    - 颜色:黑色
    - 电气特性:
    - 插拔次数:不少于50次
    - 工作电压:最大250VAC
    - 安装要求:
    - 推荐PCB厚度:1.60 mm
    - PCB孔径:直径约1.00 mm(视具体型号而定)
    - 其他参数:
    - 最大电流:5 A
    - 尺寸公差:角度公差±3.0°

    产品特点和优势


    该单行直插式针座具有以下几个显著特点和优势:
    - 可靠的电气连接: 高品质的黄铜引脚和经过精密加工的连接部位,确保了稳定的电气性能。
    - 耐久性强: 插拔次数高达50次,适应各种严苛的应用环境。
    - 阻燃安全: 材料达到UL 94V-0等级,符合国际安全标准。
    - 多样化选择: 不同尺寸和引脚数量的多种型号,满足不同应用需求。

    应用案例和使用建议


    应用案例
    单行直插式针座广泛应用于通讯设备中,如路由器、交换机和网络接口卡(NIC)。此外,在工业自动化控制设备中,如传感器信号传输,它也起到了关键作用。
    使用建议
    - 最佳配合PCB设计: 为确保可靠性和连接稳定性,建议按照制造商提供的推荐PCB孔径进行设计。
    - 注意插拔次数: 在频繁插拔的应用环境中,定期检查连接部件的状态,确保长期使用的可靠性。

    兼容性和支持


    该单行直插式针座与市场上主流的PCB兼容,可广泛用于各类电子产品制造。制造商提供了详细的技术文档和支持服务,用户可以通过官方网站获取相关资料和帮助。

    常见问题与解决方案


    1. Q: 如何正确识别插针方向?
    - A: 根据设计图纸上的标记确定正确的插入方向。插针应朝向PCB的焊接面。
    2. Q: 插针松动怎么办?
    - A: 请检查插针是否完全插入且安装到位。若发现插针未完全对准孔位,应重新调整插针位置,直至紧密配合。

    总结和推荐


    总体而言,这款单行直插式针座凭借其卓越的电气性能、高耐用性和广泛的应用范围,在多个行业中表现出极高的实用价值。对于需要可靠、高效电气连接的设计工程师来说,这是一款值得信赖的选择。因此,强烈推荐在设计中考虑使用这一系列的产品。

901200771参数

参数
排数 1
颜色 黑色
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
针脚数 11pin
额定电流 3A
间距-配接 2.54mm
长*宽*高 27.94mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘

901200771厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200771数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200771 901200771数据手册

901200771封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 5.9388
库存: 180000
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 10689.84
