首页  >  产品百科  >  346916081

346916081

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 2 8pin 10A 锡 灰色 通孔安装
供应商型号: Q-346916081
供应商: 期货订购
标准整包数: 1008

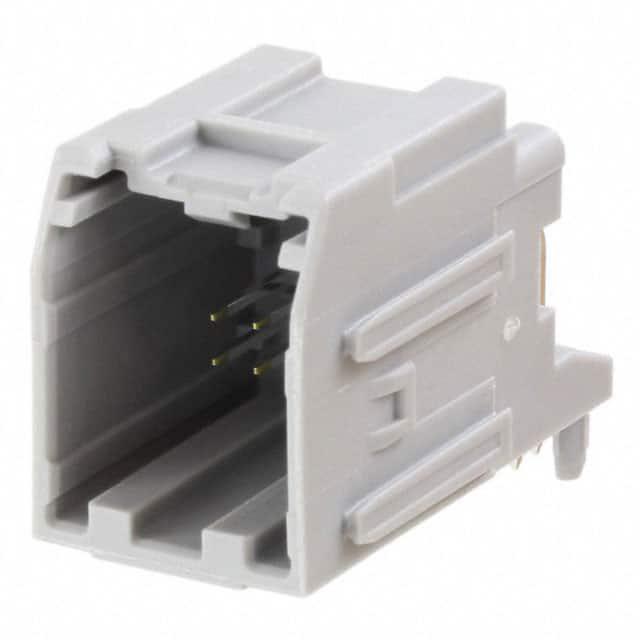

MOLEX 矩形连接器 - 针座 - 公插针 346916081

346916081概述

    Stac64™ Connector System Unsealed Headers and Receptacles

    1. 产品简介


    Stac64™ Connector System 是一款无密封的PCB连接器系统,主要用于汽车、商用车以及室内照明等领域。该系统包括直角和垂直方向的信号头以及多种电路数的母座。其主要功能在于通过简单的设计实现信号和电源的有效传输,支持多种电路配置和终端尺寸,满足从低功率信号到高电流需求的应用场合。

    2. 技术参数


    Stac64™ Connector System 的技术参数如下:
    - 电气参数
    - 最大电压:500V DC
    - 电流容量:2.80mm 接线端子 - 30.0A;1.50mm 接线端子 - 20.0A;0.64mm 接线端子 - 6.0A
    - 接触电阻:2.80mm - 5毫欧;1.50mm - 10毫欧;0.64mm - 20毫欧
    - 绝缘电阻:20兆欧
    - 耐压:500V DC
    - 机械/电气参数
    - 插入力:最大30N
    - 拔出力:最大60N(插入时);最小110N(保持力)
    - 极化特征效果:最小20电路 - 90N;其他电路大小 - 150N
    - 寿命:最多10个周期(接触电阻最大10毫欧)

    3. 产品特点和优势


    - 可堆叠和模块化设计:Stac64™ Connector System 支持最多4个模块的堆叠配置,提供了极高的灵活性。
    - 设计灵活性:提供0.64mm、1.50mm 和 2.80mm 不同尺寸的接线端子,能够适应从低电平信号到高电流需求的不同应用。
    - 验证标准:经过USCAR Class 2标准验证,符合全球汽车OEM的严格要求。
    - 支持多种焊接工艺:能够适应红外回流焊和选择性波峰焊工艺。

    4. 应用案例和使用建议


    - 汽车应用:车内娱乐系统、内饰灯及导航系统、仪表板集群、电动座椅模块和车门区域模块等。
    - 商业车辆:内部电子模块和车身电子模块。
    - 室内照明:导航系统。
    - 电源座椅模块:座椅调节所需的电力传输。

    5. 兼容性和支持


    - 兼容性:可与现有电线束连接器配合使用,设计符合USCAR行业标准。
    - 支持:厂商提供技术支持,用户可通过Molex官网获取更多详细信息。

    6. 常见问题与解决方案


    - Q:如何确保正确的焊接温度?
    - A: 使用具有高耐热性的塑料外壳材料,确保焊接过程中的温度不超过260°C。
    - Q:如何避免接线端子错误插入?
    - A: 采用视觉极化功能和组装接线端子位置保障装置(TPA)来避免错误安装。
    - Q:如何保证长期使用的可靠性?
    - A: 确保接线端子的插入力和保持力符合技术规范,定期进行检查和维护。

    7. 总结和推荐


    Stac64™ Connector System 作为一款高性能、高可靠性的无密封连接器系统,在多种应用场合中表现出色。它不仅具备灵活的模块化设计和高可靠性,还拥有出色的电气性能和易于维护的特点。总体来看,这款产品非常适合汽车、商业车辆和其他需要高效、安全连接解决方案的应用领域。因此,强烈推荐用户考虑将其纳入相关项目之中。

346916081参数

参数
类型 Header,Latch Holder
颜色 灰色
触头镀层厚度 - 配接 -
触头镀层 - 配接
额定电流 10A
针脚数 8pin
间距-配接 2.54mm
防护等级 -
排数 2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

346916081厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

346916081数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 346916081 346916081数据手册

346916081封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ $ 0.4181 ¥ 3.5119
2016+ $ 0.402 ¥ 3.3768
3024+ $ 0.3859 ¥ 3.2417
库存: 100800
起订量: 1008 增量: 1008
交货地:
最小起订量为:1008
合计: ¥ 3539.99
