2010210204

厂牌: MOLEX
产品描述: Header,Latch Holder 1.27mm 2 4pin 1.4A 760nm 金 黑色 通孔安装 5.15mm(长度)
供应商型号: Q-2010210204
供应商: 期货订购
标准整包数: 5100

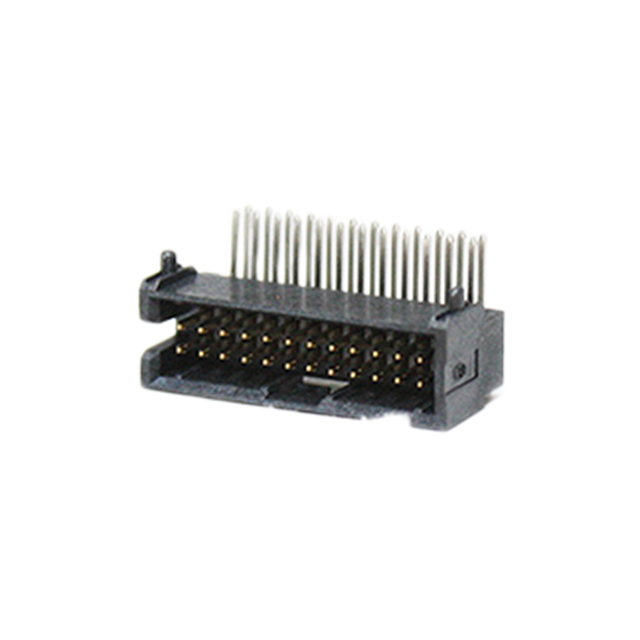

MOLEX 矩形连接器 - 针座 - 公插针 2010210204

2010210204概述

    Slim-Grid B-t-B Connector System 技术手册概述
    Slim-Grid B-t-B连接器系统是一款专为板对板(Board-to-Board, B-t-B)连接设计的产品系列。本手册提供了全面的技术参数、应用示例及维护指南,以帮助用户更好地理解和应用该产品。

    1. 产品简介


    Slim-Grid B-t-B连接器系统提供多种版本,包括直插式垂直表面贴装(SMT)、垂直通孔(Vertical Thru-Hole)、直角SMT和直角通孔(Right Angle Thru-Hole)连接器。这些连接器主要用于需要高可靠性的电子设备中,如通讯、计算机、医疗和汽车等领域。

    2. 技术参数


    电气性能
    - 电压:125伏交流电(AC)
    - 电流额定值(最大安培数):参见下表
    - 温度范围:工作温度-55°C到+105°C,非工作温度相同
    - 耐久性:金镀层,耐50个循环
    - 接触电阻:最大30毫欧姆
    |电路大小(激活的触点数)|每极电流额定值(安培,最大)|

    |2|3.60|
    |4|3.00|
    |6|2.70|
    |8|2.50|
    |10|2.40|
    |12|2.30|
    |14|2.20|
    |16|2.10|
    |18|2.10|
    |20|2.00|
    |22|2.00|
    |24|1.90|
    机械性能
    - 对接和分离力:最高15N(24个触点),最低0.5N(4个触点)
    - 耐久性:每次操作不超过50次循环
    - 终端保持力:最小16.0牛顿
    - 振动测试:峰值加速度490m/s²,半正弦波
    - 机械冲击测试:峰值加速度490m/s²,半正弦波
    环境性能
    - 热冲击测试:5个循环,-55°C到+105°C
    - 温度寿命测试:+105°C,持续96小时
    - 冷凝测试:24个周期(72小时),25°C和65°C循环交替
    - 盐雾测试:浓度5%,温度35°C,持续48小时
    - 耐焊接热测试:回流焊,模拟焊接过程
    - 可焊性测试:浸入焊锡槽,时间5秒

    3. 产品特点和优势


    - 高可靠性:通过严苛的环境测试,确保产品在恶劣条件下的稳定表现。
    - 紧凑设计:提供多种安装选项,节省空间并适应不同应用场景。
    - 多样化配置:包括多种安装方式(SMT、Thru-Hole),满足不同的电气需求。
    - 高接触密度:适合于高密度布线的设计,适用于多种尺寸和布局的电路板。

    4. 应用案例和使用建议


    - 通讯设备:高密度电路板连接,降低信号干扰,提升通信质量。
    - 工业自动化:在高温环境下运行的设备,保证长期稳定性。
    - 汽车电子:承受剧烈振动和温度变化的环境中,依然保持良好的电气连接性能。
    使用建议:
    - 热管理:合理规划电路板布局,确保散热效果,避免局部过热。
    - 连接稳定性:定期检查连接器状态,防止松动或损坏。

    5. 兼容性和支持


    - 与其他元器件的兼容性:Slim-Grid连接器系统广泛应用于各种标准电路板设计中,具有良好的兼容性。
    - 支持和服务:制造商提供详尽的技术文档、在线支持及客户咨询服务,确保用户获得最佳使用体验。

    6. 常见问题与解决方案


    - Q:产品在高温环境下使用时会遇到哪些问题?
    - A:确保正确选择和配置连接器,避免过载,定期进行热管理措施。

    - Q:如何处理连接器在振动环境下的松动问题?
    - A:采用正确的紧固方法,并确保在安装时使用适当的固定件,必要时进行加固处理。

    7. 总结和推荐


    Slim-Grid B-t-B连接器系统凭借其出色的电气性能、机械性能和环境适应性,是各种电子设备的理想选择。其广泛的适用性和卓越的耐用性使其成为市场上极具竞争力的产品。强烈推荐用户在设计和应用中考虑使用此系列产品。

2010210204参数

参数
间距-配接 1.27mm
触头镀层 - 配接
类型 Header,Latch Holder
颜色 黑色
额定电流 1.4A
排数 2
触头镀层厚度 - 配接 760nm
针脚数 4pin
防护等级 -
长*宽*高 5.15mm(长度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

2010210204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2010210204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2010210204 2010210204数据手册

2010210204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5100+ $ 1.0847 ¥ 9.0028
库存: 5100000
起订量: 5100 增量: 5100
交货地:
最小起订量为:5100
合计: ¥ 45914.28
