705530110

厂牌: MOLEX
产品描述: 6pin 2.54mm 1 Header,Latch Holder 3A 760nm 金 黑色 通孔安装 17.79mm*6.985mm*13.59mm
供应商型号: 705530110
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 705530110

705530110概述


    产品简介

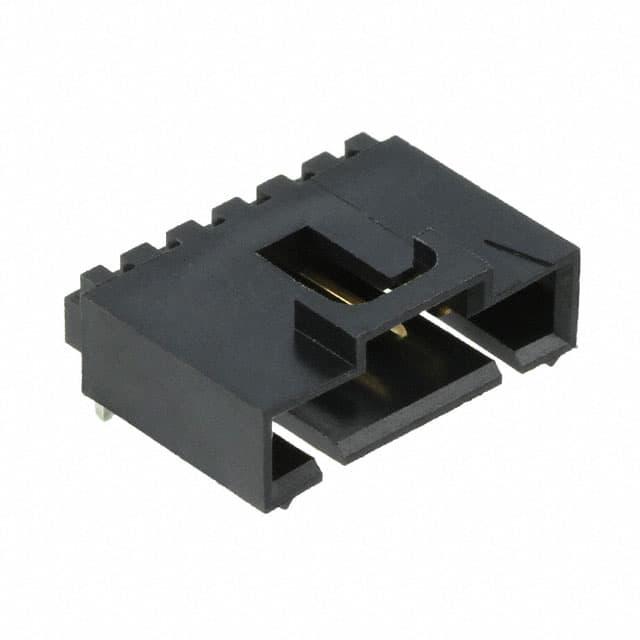

    Molex SL Right Angle Header with Latch
    这款Molex SL Right Angle Header with Latch是一款高性能的电子连接器,设计用于多种电子应用。它采用直角结构,并配备锁扣设计,确保稳固的连接。这款连接器广泛应用于通信设备、工业自动化、计算机硬件等领域。

    技术参数


    | 参数 | 规格 |

    | 连接器类型 | 直角,带锁扣 |
    | 引脚数量 | 2-25个引脚可选 |
    | 针脚材料 | 磷青铜 |
    | 插头材料 | 玻璃填充聚酯,UL 94V-0,黑色 |
    | 表面处理 | 接触区域最小15微英寸金镀层,最小30微英寸金镀层 |
    | 尾部区域最小75微英寸锡镀层 |
    | 工作温度范围 | -40°C至+85°C |
    | 插拔次数 | 最多可达1000次 |
    | 尺寸 | 2.54mm引脚中心间距 |

    产品特点和优势


    - 稳固连接:独特的锁扣设计保证了连接的稳定性,防止意外断开。
    - 高可靠性:磷青铜针脚材料和多层表面处理提供长期可靠的电气连接。
    - 多样化配置:提供2到25个引脚版本,适用于不同应用场景。
    - 宽泛的工作温度范围:能够在-40°C至+85°C的温度范围内稳定工作。
    - 耐久性强:设计寿命高达1000次插拔。

    应用案例和使用建议


    应用场景:
    - 用于PCB板的连接器
    - 在通信设备中作为信号传输接口
    - 工业自动化控制系统的信号传输接口
    使用建议:
    - 在高温环境下使用时,确保连接器的额定温度范围符合应用需求。
    - 在进行频繁插拔操作的应用中,选择具有更高插拔次数的产品版本。

    兼容性和支持


    兼容性:
    - 可与70400系列和70430系列SL连接器配套使用。
    - 采用标准的2.54mm引脚中心间距,易于与其他标准组件兼容。
    支持:
    - 客户可以访问Molex官方网站下载相关文档和获取技术支持。
    - 标准包装为管装,也可选择袋装。

    常见问题与解决方案


    1. 问题:插头难以插入
    - 解决办法:确保接触区域干净无尘,适当调整锁扣位置以确保正确对齐。
    2. 问题:长时间使用后出现接触不良
    - 解决办法:检查表面镀层是否有磨损,必要时更换连接器。

    总结和推荐


    总体评价:
    Molex SL Right Angle Header with Latch是一款非常可靠且多样化的连接器,广泛适用于各类电子设备。其坚固的设计和高插拔寿命使其成为工业自动化、通信和计算机硬件应用的理想选择。
    推荐:
    强烈推荐在需要高度可靠连接的应用中使用此产品,尤其是在恶劣环境条件下。对于需要大量插拔操作的应用,建议选择更高插拔次数的产品版本。

705530110参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
颜色 黑色
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
类型 Header,Latch Holder
长*宽*高 17.79mm*6.985mm*13.59mm
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装

705530110厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705530110数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705530110 705530110数据手册

705530110封装设计

查看详情并下载
Symbol
Footprint
3D Model
