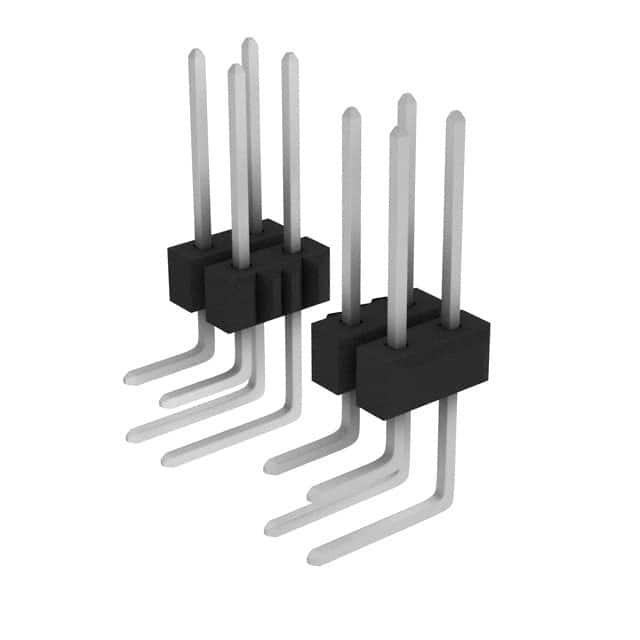

0717640312

厂牌: MOLEX
产品描述: 12pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 3.81μm 锡 黑色 通孔安装 15.24mm(长度)*15.57mm(高度)
供应商型号: 0717640312-ND
供应商: Digi-Key
标准整包数: 2800
MOLEX 矩形连接器 - 针座 - 公插针 0717640312

0717640312概述


    产品简介


    本产品为双排瓦克器组装(Dual Row Wafer Ass'y),采用0.64mm(0.025英寸)平方的直角安装端子设计。该产品广泛应用于电子电路板(PCB)连接器中,能够有效提升电路系统的稳定性和可靠性。双排瓦克器组装产品提供了多种引脚数量选择,包括4、6、8、10、12、14、16、18、20、22、24、26、28、30电路选项,适用于不同尺寸和复杂度的应用需求。

    技术参数


    - 材料:底座由高耐热塑料制成,阻燃等级为94V-0;颜色为黑色。插针采用铜合金材质。
    - 镀层:标准配置为最低0.00381mm(0.000150英寸)的锡镀层覆盖在镍镀层上。可选金镀层配置如下:
    - 15金:0.00038mm(0.000015英寸)的金镀层局部区域,0.00191mm(0.000075英寸)的锡镀层局部区域,整体镀镍。
    - 30金:0.00076mm(0.000030英寸)的金镀层局部区域,0.00191mm(0.000075英寸)的锡镀层局部区域,整体镀镍。
    - 包装信息:根据不同电路数目的产品分别使用不同的包装方式,具体包装信息参见相关文档。
    - 公差范围:符合特定公差标准,详见手册中的技术细节。
    - 环保合规性:所有产品均符合RoHS指令2002/95/EC和ELV Annex II of Directive 2000/53/EC的规定。

    产品特点和优势


    该双排瓦克器组装具备多种优势,特别适合用于高频信号传输和紧凑型设计的电路板中。产品的镀层选项可以满足不同的应用需求,既适用于低频信号传输的场景,也能满足高速数据传输的要求。同时,由于采用了高耐热塑料作为基材,产品能够在较宽的工作温度范围内保持稳定的性能表现,从而提高了产品的可靠性和使用寿命。

    应用案例和使用建议


    在实际应用中,该产品被广泛应用于各种类型的电路板连接器中,例如消费电子、通信设备、工业自动化控制系统等领域。在使用过程中,建议用户根据具体的应用环境和需求选择合适的镀层配置,以确保产品的最佳性能表现。此外,在焊接前务必确认引脚焊接工艺符合ES-152标准要求,以避免出现虚焊、气孔等问题。

    兼容性和支持


    产品兼容性良好,能够与市面上大多数的电路板和相关组件无缝对接。厂商提供全面的技术支持和售后服务,包括产品认证、安装指导、故障排查等服务,确保客户能够顺利使用并充分发挥产品的性能优势。

    常见问题与解决方案


    - Q:如何判断产品是否符合RoHS标准?
    - A: 产品包装上会明确标注“Compliant to RoHS Directive 2002/95/EC and ELV Annex II of Directive 2000/53/EC”,如果未标注则可能存在含铅的产品。
    - Q:焊接时应注意哪些问题?
    - A: 必须遵守ES-152标准,除了允许在邦迪尔针的待焊面上存在两个约0.64mm长×0.15mm宽的空隙外,其他部分必须达到良好的焊接效果。
    - Q:产品如何存放以避免损坏?
    - A: 存放时应避免暴露于高温、潮湿环境中,以防材料老化或受潮。

    总结和推荐


    总体而言,这款双排瓦克器组装产品以其高可靠性、广泛的应用范围和优良的性能得到了市场的广泛认可。其独特的镀层配置和高耐热塑料基材使其在各种严苛的工作环境下都能表现出色。对于需要高度可靠连接器的应用场景,我们强烈推荐使用这款产品。不过,在选购时也需根据具体的使用环境和需求仔细考虑合适的配置选项,以确保获得最佳的使用体验。

0717640312参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 3.81μm
类型 Breakaway,Header,Push-Pull
防护等级 -
颜色 黑色
长*宽*高 15.24mm(长度)*15.57mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

0717640312厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0717640312数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0717640312 0717640312数据手册

0717640312封装设计

查看详情并下载
Symbol
Footprint
3D Model
