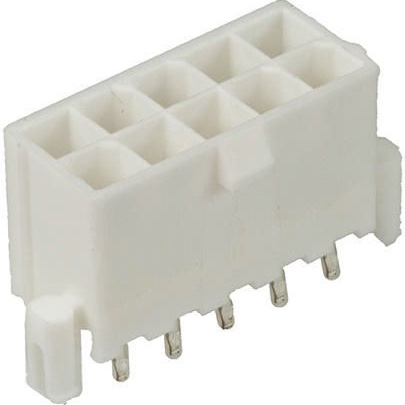

46015-0403

厂牌: MOLEX
产品描述: Molex 4.2mm间距4p双排排针 线对板连接器, Mini-Fit Plus系列, 直角, 通孔安装
供应商型号: N-46015-0403
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 46015-0403

46015-0403概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍了一款由MOLEX电子技术有限公司生产的DUAL ROW MINI-FIT PLUS HCS系列连接器。这款连接器是一种双排插针式连接器,主要用于电路板间的信号传输,特别适用于高密度、高速度的数据通信和电源管理场景。它具有良好的机械强度和电性能,广泛应用于计算机、通信设备、工业自动化和汽车电子等领域。

    技术参数


    - 尺寸和材料
    - 插头和插座材质:尼龙6/6(V-0为UL 94V-0等级,V-2为UL 94V-2等级)
    - 终端材料:铜合金
    - 连接器规格:多型号可选,尺寸和材料不同
    - 电气特性
    - 工作电压:最高可达3.3V
    - 接触电阻:小于10mΩ
    - 绝缘电阻:大于100MΩ
    - 工作环境
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+105°C
    - 湿度范围:0%至95%(非冷凝)

    产品特点和优势


    1. 高可靠性:采用高强度尼龙材料,确保长时间使用的稳定性和耐久性。
    2. 高效电气性能:低接触电阻和高绝缘电阻,保证数据传输的可靠性和安全性。
    3. 多样化的终端选择:提供多种镀层选项,如锡、金,以适应不同的应用需求。
    4. 易于安装:双排设计使得安装过程简便快捷,减少误操作的可能性。
    5. 抗干扰性强:符合严格的电磁兼容标准,适用于各种复杂环境。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于服务器主板、网络交换机、通信基站等高要求场景。例如,在数据中心服务器中,它用于连接电源供应模块与主板,确保稳定的电力供应。
    - 使用建议:在使用过程中,注意保持连接器干燥清洁,避免潮湿和腐蚀环境;根据具体应用需求选择合适的镀层材料,确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:本连接器与MOLEX公司的Mini-Fit系列受电器件兼容,用户可以根据需要搭配不同型号使用。
    - 支持和服务:MOLEX公司提供全面的技术支持和售后服务,用户可以通过官方渠道获取详细的产品资料和技术指导。

    常见问题与解决方案


    - 问题1:连接器在高温环境下出现异常信号丢失。
    - 解决方案:检查是否超出工作温度范围,如是,则需更换适应更高温度的型号。
    - 问题2:连接器接触不良。
    - 解决方案:清洁连接器的针脚和插座,确保无氧化物和其他杂质影响接触质量。
    - 问题3:无法正确锁定。
    - 解决方案:检查是否有异物阻碍锁定机构正常运作,必要时进行清理或更换部件。

    总结和推荐


    该DUAL ROW MINI-FIT PLUS HCS系列连接器以其优异的电气性能、高可靠性及丰富的规格选择,成为众多高要求应用场景的理想选择。我们强烈推荐此产品给需要稳定、高性能连接解决方案的客户。无论是对电源稳定性有严格要求的数据中心,还是对信号完整性有高要求的通信设备,都能发挥出色表现。

46015-0403参数

参数
颜色 -
间距-配接 4.2mm
排数 2
针脚数 4pin
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
额定电流 13A
触头镀层 - 配接
长*宽*高 9.6mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘
