901362110

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 10pin 3A 3μm 锡 黑色 通孔安装 28.75mm(长度)*7.21mm(高度)
供应商型号: Q-901362110
供应商: 期货订购
标准整包数: 1188

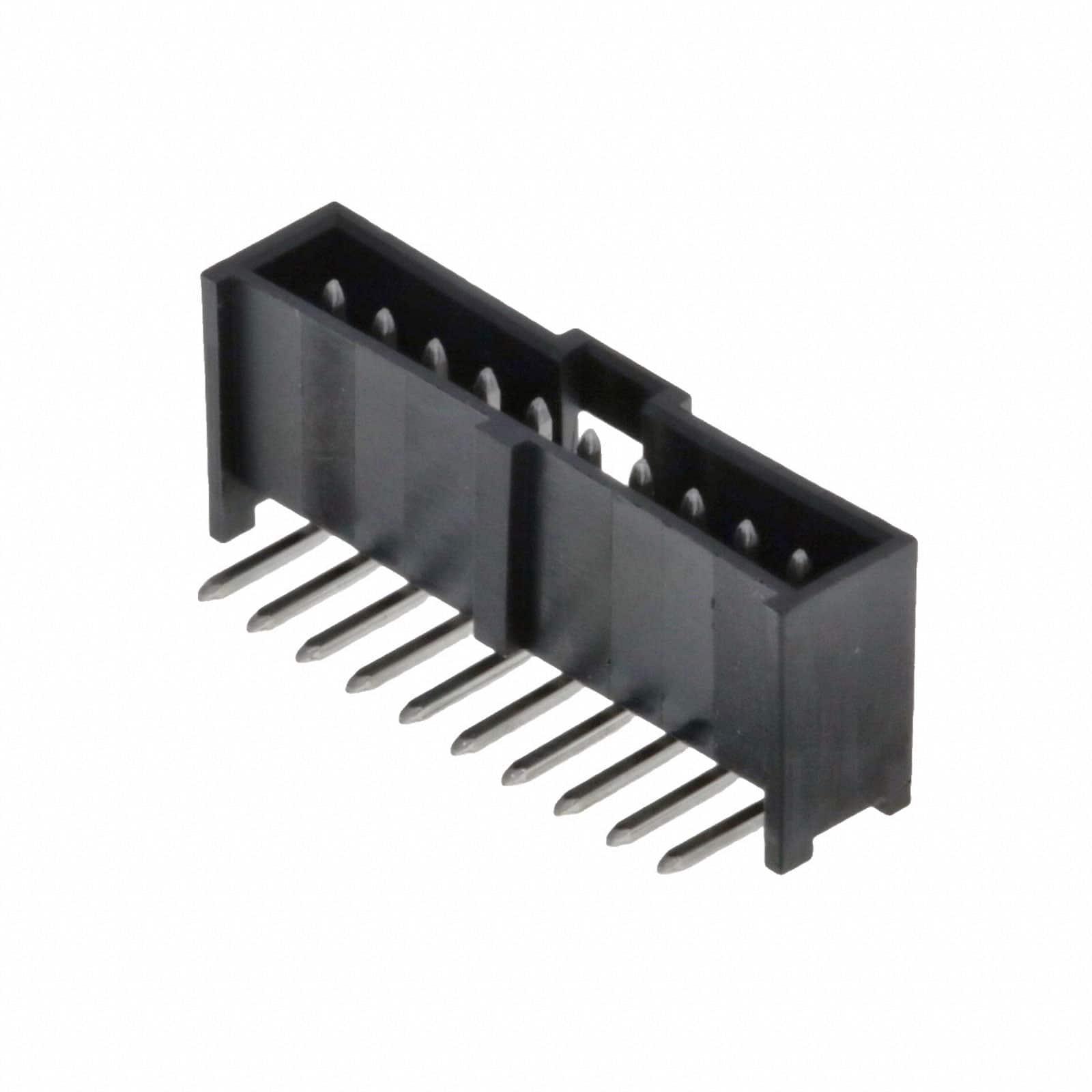

MOLEX 矩形连接器 - 针座 - 公插针 901362110

901362110概述

    电子元器件技术手册

    产品简介


    本产品为C-GRID III单排直插式护罩头,是Molex Electronic Technologies, LLC生产的一款高性能电子连接器。这类连接器主要用于电路板之间的电气连接,广泛应用于电信、计算机、工业控制等领域。其独特的直插式设计使其易于安装和维护,适用于各种高密度电路板的应用场景。

    技术参数


    1. 基本规格:
    - 电路数量:1至32个电路
    - 尺寸:多种尺寸可选(参见详细尺寸表)
    - 材料:针脚采用0.650mm²[0.0255in²]方截面黄铜线,外壳采用15%玻璃填充聚酯,颜色为黑色(UL 94V-0认证)
    2. 电气特性:
    - 插拔次数:大于500次
    - 电压范围:最大100V DC
    - 电流容量:根据具体电路设计有所不同
    3. 工作环境:
    - 温度范围:-40°C至+85°C
    - 湿度范围:5%至95%,无冷凝

    产品特点和优势


    1. 高可靠性:经过严格的测试,确保多次插拔后依然保持稳定的电气连接。
    2. 紧凑设计:适合高密度电路板,节省空间,提高整体系统效能。
    3. 简便安装:直插式设计使得安装和拆卸极为便捷,降低操作难度和成本。

    应用案例和使用建议


    - 应用案例:
    - 在电信设备中用于主板和扩展卡之间的连接。
    - 在工业自动化控制系统中用于传感器与控制器的连接。

    - 使用建议:
    - 确保安装前电路板平整,避免插入时损坏连接器。
    - 安装过程中需注意防静电,以免对连接器造成损害。
    - 推荐使用1.6mm厚度的PCB板以确保最佳焊接效果。

    兼容性和支持


    - 兼容性:该产品可与市场上主流的PCB设计软件和制造流程兼容。
    - 支持服务:Molex Electronic Technologies提供全面的技术支持和售后保障,包括产品咨询、安装指导和维修服务。

    常见问题与解决方案


    1. 问题:安装时连接器无法正确插入PCB孔。
    - 解决方案:检查PCB孔径是否符合要求,确保孔径为0.25mm[0.010in],且孔径公差在±0.004mm内。
    2. 问题:连接器在插拔多次后接触不良。
    - 解决方案:检查连接器是否有损坏或变形,必要时更换新的连接器。

    总结和推荐


    综上所述,C-GRID III单排直插式护罩头是一款性能稳定、可靠性强的电子连接器。其独特的设计使其在各种高密度电路板应用中表现出色。鉴于其优异的品质和良好的兼容性,我们强烈推荐在各类电信、计算机和工业自动化设备中使用该产品。

901362110参数

参数
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 3μm
类型 Header,Latch Holder
间距-配接 2.54mm
针脚数 10pin
额定电流 3A
防护等级 -
颜色 黑色
长*宽*高 28.75mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901362110厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901362110数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901362110 901362110数据手册

901362110封装设计

查看详情并下载
Symbol
Footprint
3D Model
