533751510

厂牌: MOLEX
产品描述: 15pin 2.5mm 1 Header,Locking Ramp 3A 1μm 锡 白色 通孔安装 39.9mm*6.8072mm*6.8mm
供应商型号: 11MZ-533751510
供应商: 云汉优选
标准整包数: 1

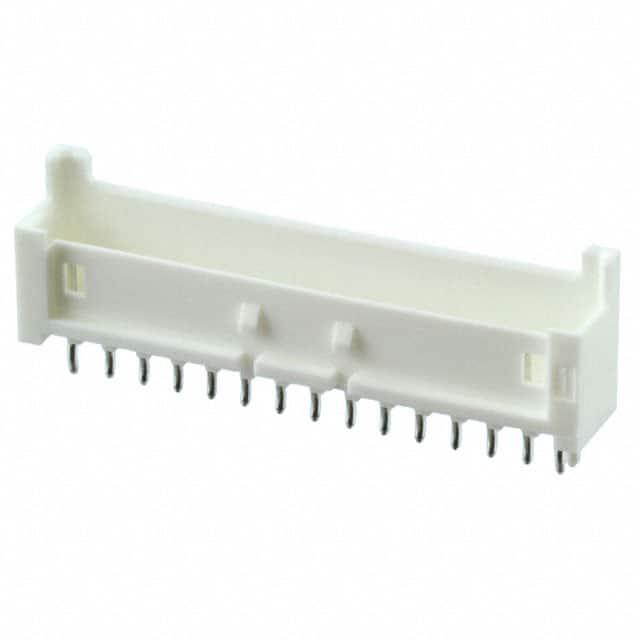

MOLEX 矩形连接器 - 针座 - 公插针 533751510

533751510概述

    # Mini-Lock 2.5 W/B 单排垂直插头组件技术手册

    产品简介


    Mini-Lock 2.5 W/B 单排垂直插头组件是一款适用于电子设备连接的高性能插头组件。它采用优质的材料制造,具有良好的机械强度和耐高温性能,特别适合需要紧凑设计和可靠连接的应用场合。该组件广泛应用于消费电子、通信设备、工业控制等领域,能够满足各种苛刻的工作环境需求。
    产品类型:
    - 单排垂直插头组件
    - 材质为聚对苯二甲酸丁二醇酯(PBT)玻璃纤维增强,符合UL94 V-0阻燃标准,颜色为自然白色。
    主要功能:
    - 实现电子电路之间的可靠连接。
    - 提供稳定的电气接触和信号传输。
    应用领域:
    - 消费电子设备
    - 通信设备
    - 工业控制系统

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数名称 | 规格值 |

    | 插针材料 | 磷青铜 |
    | 插针表面处理 | 锡镀层:≥1.0微米 |
    铜底镀层:≥0.5微米 |
    | 插头外壳材料 | 聚对苯二甲酸丁二醇酯(PBT)玻璃纤维增强 |
    | 阻燃等级 | UL94 V-0 |
    | 颜色 | 自然白色 |
    | 极数范围 | 2至15极 |
    | 接触电阻 | ≤20毫欧 |
    | 绝缘电阻 | ≥100兆欧 |
    | 耐电压 | ≥1000伏rms |

    产品特点和优势


    特点:
    1. 高可靠性:通过严格的机械测试和电气测试,确保长期稳定运行。
    2. 高强度材料:使用高性能PBT材料,具有优异的抗冲击性和耐热性。
    3. 紧凑设计:单排垂直结构便于安装和布线,节省空间。
    4. 多极选项:提供从2极到15极的多种配置,适应不同应用需求。
    优势:
    - 在复杂电路环境中表现出色,减少故障率。
    - 易于集成到现有系统中,提高设计灵活性。
    - 长寿命和低维护成本,提升整体经济效益。

    应用案例和使用建议


    应用案例:
    1. 消费电子产品:如智能手机充电接口。
    2. 通信设备:如路由器和交换机背板连接。
    3. 工业自动化:如机器人手臂的信号传输。
    使用建议:
    - 确保插针插入时的方向正确,避免损坏插针或插座。
    - 定期检查连接点是否有松动或腐蚀现象,及时进行清洁和维护。
    - 在极端环境下使用时,考虑额外的防护措施,如防水套件。

    兼容性和支持


    兼容性:
    - 与51163系列连接器兼容,易于替换和升级现有系统。
    支持和服务:
    - 提供全面的产品技术支持,包括安装指导和技术咨询。
    - 设有完善的售后服务体系,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查插针是否变形或表面是否有污垢 |
    | 接触不良 | 清洁插针和插座接触面,确保无氧化物 |
    | 插头过热 | 检查散热系统是否正常工作,调整负载 |

    总结和推荐


    综合评估:
    Mini-Lock 2.5 W/B 单排垂直插头组件凭借其卓越的性能、可靠的设计和广泛的适用性,在众多同类产品中脱颖而出。无论是从质量还是性价比来看,这款产品都值得高度推荐。
    推荐结论:
    对于需要高可靠性和耐用性的电子连接应用,Mini-Lock 2.5 W/B 是理想的选择。建议在各类电子设备中优先选用此产品以提升系统的整体性能。

533751510参数

参数
针脚数 15pin
间距-配接 2.5mm
排数 1
排距 -
额定电流 3A
触头镀层 - 配接
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1μm
颜色 白色
长*宽*高 39.9mm*6.8072mm*6.8mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

533751510厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

533751510数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 533751510 533751510数据手册

533751510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7767
10+ ¥ 3.2371
30+ ¥ 2.8325
100+ ¥ 2.3853
500+ ¥ 2.266
库存: 70
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 3.77
