908143918

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 18pin 1.2A 760nm 金 贴片安装 26.64mm(长度)*6.9mm(高度)
供应商型号: Q-908143918
供应商: 期货订购
标准整包数: 9000

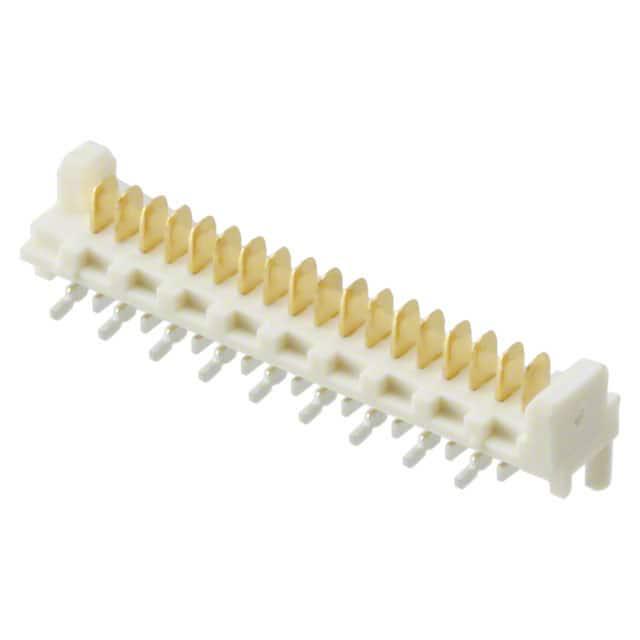

MOLEX 矩形连接器 - 针座 - 公插针 908143918

908143918概述

    Picoflex SMT Header 技术手册

    产品简介


    Picoflex SMT Header 是一种适用于表面贴装技术(SMT)的电子元器件,主要用于连接电路板上的不同电路。它具有高可靠性、耐用性和广泛的应用领域,适用于电信、计算机、消费电子、工业控制等多个行业。

    技术参数


    - 材料:
    - 外壳:尼龙(PA),玻璃填充,UL94 V-0等级,自然色(米色)。
    - 终端:卡口黄铜,厚度0.28毫米,参照标准厚度。

    - 电镀层:
    - 锡镀层:锡(Sn)3-5微米,覆盖在最低1.27微米镍(Ni)底层上。
    - 钯镍镀层:接触区域选择性0.6微米钯镍(PdNi)和0.05微米金闪光,焊接尾部区域选择性3-5微米锡,覆盖在1.27微米镍(Ni)底层上。
    - 适用性:
    - 可与Molex 90327系列零件配套使用。

    - SMT尾部共面性:所有SMT尾部必须保持在彼此之间0.0-0.10毫米公差带内。

    - 包装:
    - 带状和盘式包装见908149001 PSD和908149002 PSD。
    - 管状包装见PK-90814-001。
    - 焊盘:
    - 板载焊盘是可选的。
    - 电路布局:
    - 请参阅第2页电路布局。
    - 产品规格:PS-99020-0011
    - 推荐回流焊接配置文件:参见PS-99020-0011附录B。

    产品特点和优势


    - 高可靠性:通过精密制造和严格测试确保产品的长期稳定运行。
    - 易用性:兼容Molex 90327系列,便于集成到现有系统中。
    - 多样化应用:广泛应用于多个行业,提供灵活性和可定制性。
    - 优良的电镀层:采用钯镍镀层,显著提高耐腐蚀性和电气性能。

    应用案例和使用建议


    - 应用案例:
    - 在电信和计算机行业中,常用于高速数据传输系统中的接口连接。

    - 使用建议:
    - 在组装过程中,确保SMT尾部共面性符合规范,避免因共面性偏差导致的连接故障。
    - 根据推荐的回流焊接配置文件进行焊接,以确保最佳焊接效果。

    兼容性和支持


    - 兼容性:
    - 可与Molex 90327系列零件配合使用。
    - 支持和维护:
    - 请联系Molex Electronic Technologies, LLC获取更多技术支持和售后服务。

    常见问题与解决方案


    - 问题1:焊接时焊盘位置不准确。
    - 解决方案:仔细检查SMT尾部共面性是否符合规范,并调整焊接参数以确保精确度。

    - 问题2:电镀层出现剥落现象。
    - 解决方案:确认电镀工艺符合标准,如有必要,请重新电镀或更换部件。

    总结和推荐


    Picoflex SMT Header凭借其高可靠性、易于使用和多样化应用的优势,在电子元件市场上具有较强的竞争力。我们强烈推荐使用该产品,特别是在需要高可靠性和多样化的应用场景中。通过严格的生产和质量控制流程,Molex Electronic Technologies, LLC为用户提供了一个值得信赖的选择。

908143918参数

参数
排数 1
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 1.2A
间距-配接 1.27mm
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 -
针脚数 18pin
长*宽*高 26.64mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 散装

908143918厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143918数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143918 908143918数据手册

908143918封装设计

查看详情并下载
Symbol
Footprint
3D Model
